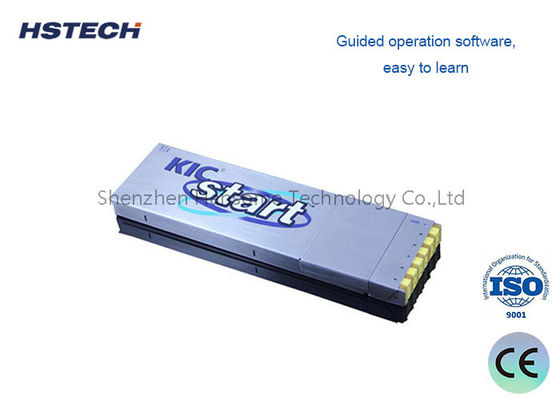

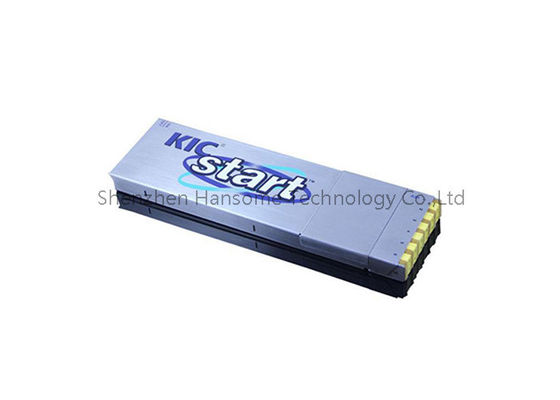

Σειρά TCK Θερμικός Προφίλερ SMT Με Δέκτη RF Ανάλυση 0.1C Και Αυτοκόλλητη Ταινία Υψηλής Θερμοκρασίας

Ο θερμικός προφίλ TCK Series είναι μια επαγγελματική συσκευή υψηλής ακρίβειας προφίλ θερμοκρασίας που έχει σχεδιαστεί ειδικά για SMT φούρνο reflow και βιομηχανική θερμική παρακολούθηση διαδικασιών.Ως βασικός εξοπλισμός θερμικού προφίλ για την ηλεκτρονική κατασκευή, αυτός ο δοκιμαστής θερμικού προφίλ υποστηρίζει συγχρονισμένη συλλογή θερμοκρασίας σε πολλά κανάλια, με 80000 σημεία δεδομένων ανά κανάλι και εξαιρετικά υψηλή ανάλυση θερμοκρασίας 0,1 °C,διασφάλιση πλήρους και ακριβούς καταγραφής ολόκληρης της καμπύλης θερμοκρασίας θέρμανσης και ψύξης των παρτίδων παραγωγής.

Εξοπλισμένο με ενσωματωμένη μονάδα δέκτη ραδιοσυχνοτήτων, ο θερμικός προφίλ του φούρνου reflow συνειδητοποιεί σταθερή ασύρματη μετάδοση δεδομένων, υποστηρίζοντας την προβολή δεδομένων σε πραγματικό χρόνο και την αποθήκευση δεδομένων εκτός σύνδεσης.Συμπληρώνονται με επαγγελματική κολλητική ταινία υψηλής θερμοκρασίας, μπορεί να στερεώσει σταθερά τα θερμοσύνδετα σε πλαίσια PCB και εργασιακά κομμάτια, προσαρμόζοντας σε βιομηχανικά περιβάλλοντα υψηλής θερμοκρασίας χωρίς να πέφτουν ή να αποτύχουν.βαθμονόμηση διαδικασιών και βελτιστοποίηση ποιότητας διαφόρων εξοπλισμού θερμικής επεξεργασίας, είναι ένα απαραίτητο εργαλείο δοκιμών ακρίβειας για τυποποιημένες γραμμές παραγωγής SMT.

1. Θερμικός προφίλ
2. Κουτί μόνωσης
3. Η γραμμή δοκιμής θερμοκρασίας
4. Γραμμή λήψης δεδομένων
5. Φορτιστή
6. Ελλειμματική ταινία πρόσδεσης
7. Λογισμικό CD
8. Δοκιμαστική μηχανή
9. Πιέτες
10. Εξαρτήματα από τα προϊόντα της κλάσης 8303
11. Τράχτες συγκόλλησης
12. Τσιγαριές
13. Κουτί με όργανα
14. Εγχειρίδιο χρήστη
15. Πιστοποιητικό αποδοχής
16. Πληροφοριακό σήμα
17. Σύστημα δοκιμής κυμάτων (επιλέξτε σύνθεση)

1. Θερμοσύστημα: Θερμοσύστημα τύπου K
2. Διαστήματα δειγματοληψίας:0.05sec---600sec Εγκαταστάθηκε με λογισμικό
3. Καταγραφή δεδομένων:80000 σημεία/καναλιό, μπορεί να καταγράψει 20 σετ προφίλ
4. Ανάλυση: 0,1°C
5. Περιοχή μέτρησης θερμοκρασίας: 0 ∆ 1000°C
6. Ακριβότητα μέτρησης θερμοκρασίας: ±1,0°C
7. Συνολική ισχύς: ≤ 120mW
8. Η τάση λειτουργίας:3.6VDC, επαναφορτιζόμενη μπαταρία
9. Μέγεθος: 195L × 82W × 21H mm 195L × 103W × 21H mm
10. Κουτί μόνωσης:245(L) × 100(W) × 30(H) mm
11. Τρόπος εκκίνησης: χειροκίνητος, καθορισμένος χρόνος ή καθορισμένη θερμοκρασία
12. Τρόπος καταγραφής: Παρακολούθηση/Καταγραφή
13. Τρόπος σύνδεσης: USB/RF
14. Έκδοση λογισμικού:Profilermanager 2.0

• ΠΟΥ
• Πιο υψηλή θερμοκρασία, περισσότερες θερμοκρασίες.
• Χρόνοι μεταξύ Temp ((Reflow)
• Στριβή μεταξύ Temp ((Reflow)
• Κλίση ανάμεσα στο Times (Wave)

• Επικύρωση διαδικασίας επαναρρόφησης SMT:Ο καθορισμός και η επαλήθευση των βέλτιστων παραμέτρων απορροφής, κορυφής και TAL (χρόνος πάνω από το υγρό) για την εισαγωγή νέων προϊόντων (NPI).
• Κύκλωμα και επιλεκτική συγκόλληση:Παρακολουθήστε τις κλίμακες προθέρμανσης και τις θερμοκρασίες της κατσαρόλας συγκόλλησης για την πρόληψη των ψυχρών αρθρώσεων ή της αποστρώσεως των PCB.
• Διαδικασίες επεξεργασίας και σύνδεσης:Φούρνοι υπεριώδους/θερμικής επεξεργασίας προφίλ για εφαρμογές υπογεμίσματος, συμμορφικής επικάλυψης και προσκόλλησης.
• Αυτοκινητοβιομηχανία και αεροδιαστημική ηλεκτρονική:Δημιουργεί ελεγχόμενα θερμικά αρχεία που απαιτούνται από την IATF 16949, την AS9100 και άλλα συστήματα διαχείρισης ποιότητας.
• Εργασία κατασκευής βάσει συμβολαίου (EMS):Ταχεία επαλήθευση της μετάβασης μεταξύ των εργασιών του πελάτη για να εξασφαλιστεί η συνέπεια της απόδοσης της πρώτης διέλευσης.
• Ανάλυση αποτυχιών και Ε&Α:Διαγνώστε τα προβλήματα με την πέτρα του τάφου, την ούρηση ή την υγρασία, συσχετίζοντας τα θερμικά δεδομένα με τους χάρτες ελαττωμάτων.

1. Αληθινή Παγκόσμια Συμβατότητα:Η καθολική φόρτιση τάσης, η μετρική/αυτοκρατορική εναλλαγή και το πολυγλωσσικό λογισμικό εξαλείφουν τα περιφερειακά εμπόδια·αποστολή οπουδήποτε χωρίς ανακατασκευή.
2. Λιγότερο κόστος ιδιοκτησίας:Οι αντικαταστάσιμες θερμικές ασπίδες και οι συνδετήρες θερμοσύνδεσης που μπορούν να χρησιμοποιηθούν στο πεδίο, μειώνουν τα μακροπρόθεσμα έξοδα σε σύγκριση με τους ανταγωνιστές των σφραγισμένων μονάδων.
3. Λογισμικό που μιλάει τη γλώσσα σας:Το ενσωματωμένο PWI απομακρύνει τις εικασίες, έτσι ώστε οι χειριστές, όχι μόνο οι μηχανικοί, να μπορούν να επικυρώνουν τα προφίλ με αυτοπεποίθηση.
4. Ανθεκτικότητα της αλυσίδας εφοδιασμού:Τα τυποποιημένα εξαρτήματα και οι παγκόσμιες εταιρικές σχέσεις βαθμονόμησης εξασφαλίζουν ταχεία ανταπόκριση, αποφεύγοντας παρατεταμένο χρόνο αναμονής για εργοστασιακές επισκευές.
5. Οικογένεια προϊόντων με κλιμακωτή χρήση:Ξεκινήστε με το TCK-3 για τις βασικές γραμμές και αναβαθμίστε στο TCK-12 για σύνθετες πλακέτες αυτοκινήτων· όλα χρησιμοποιούν την ίδια πλατφόρμα λογισμικού και εξαρτήματα.

Σταμάτα να μαντεύεις και άρχισε να κάνεις προφίλ.Ζητήστε μια δωρεάν αξιολόγηση μονάδας επίδειξηςή κατεβάστε την έκθεση θερμικού προφίλ για να δείτε την σειρά TCK σε δράση.Οι μηχανικοί εφαρμογής μας είναι έτοιμοι να σας βοηθήσουν να επιλέξετε τη σωστή διαμόρφωση καναλιού και θερμική ασπίδα για το συγκεκριμένο φούρνο και την πολυπλοκότητα του πίνακα σας.
