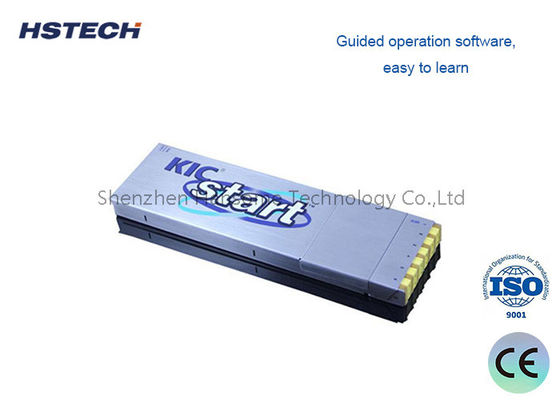

Δοκιμαστικό θερμικό προφίλ USB RF με οθόνη αφής της σειράς TCK για δοκιμή φούρνου επανεξέτασης PCB SMT

Η σειρά TCK Touch Screen USB RF Wireless Thermal Profiler SMT Reflow Oven Temperature Profiler για ηλεκτρονική συναρμολόγηση PCB Profile Test Wave Soldering Temperature Recorder

Εισαγωγή του προϊόντος

Στις σύγχρονες διαδικασίες κατασκευής ηλεκτρονικών συσκευών και βιομηχανικής επεξεργασίας, η διατήρηση ακριβών θερμικών προφίλ είναι κρίσιμης σημασίας για την εξασφάλιση της αξιοπιστίας του προϊόντος και της ακεραιότητας των αρθρώσεων συγκόλλησης.Το θερμικό προφίλ της σειράς TCK είναι ένα προηγμένο, λύση υψηλής ακρίβειας δοκιμών θερμοκρασίας που έχει σχεδιαστεί τόσο για διαδικασίες συγκόλλησης με ροή και κύμα, ικανή να δοκιμάζει συνεχώς έως και 20 σειρές καμπυλών θερμοκρασίας,Αυτό το προφίλ συνδυάζει ισχυρό υλικό με έξυπνο λογισμικό ανάλυσης για να παρέχει ακριβή αξιολόγηση παράθυρου διαδικασίας και βελτιστοποίηση καμπύληςΣχεδιασμένη για απαιτητικά εργοστασιακά περιβάλλοντα, η σειρά TCK είναι το απόλυτο εργαλείο για την επίτευξη τέλειας θερμικής διαχείρισης.

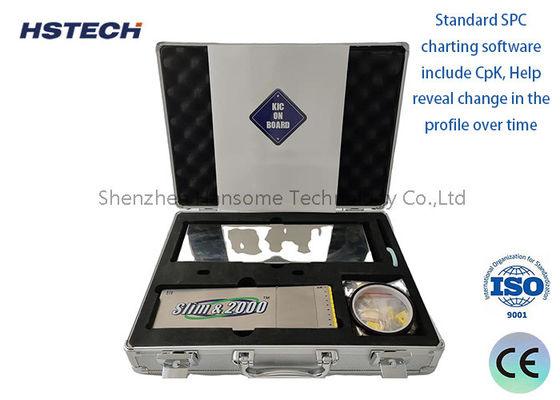

Τυποποιημένη σύνθεση

1. Θερμικός προφίλ
2. Κουτί μόνωσης
3. Η γραμμή δοκιμής θερμοκρασίας
4. Γραμμή λήψης δεδομένων
5. Φορτιστή
6. Ελλειμματική ταινία πρόσδεσης
7. Λογισμικό CD
8. Δοκιμαστική μηχανή
9. Πιέτες
10. Εξαρτήματα από τα προϊόντα της κλάσης 8303
11. Τράχτες συγκόλλησης
12. Τσιγαριές
13. Κουτί με όργανα
14. Εγχειρίδιο χρήστη
15. Πιστοποιητικό αποδοχής
16. Πληροφοριακό σήμα
17. Σύστημα δοκιμής κυμάτων (επιλέξτε σύνθεση)

Βασικές τεχνικές προδιαγραφές

1. Θερμοσύστημα: Θερμοσύστημα τύπου K
2. Διαστήματα δειγματοληψίας:0.05sec---600sec Εγκαταστάθηκε με λογισμικό
3. Καταγραφή δεδομένων:80000 σημεία/καναλιό, μπορεί να καταγράψει 20 σετ προφίλ
4. Ανάλυση: 0,1°C
5. Περιοχή μέτρησης θερμοκρασίας: 0 ∆ 1000°C
6. Ακριβότητα μέτρησης θερμοκρασίας: ±1,0°C
7. Συνολική ισχύς: ≤ 120mW
8. Η τάση λειτουργίας:3.6VDC, επαναφορτιζόμενη μπαταρία
9. Μέγεθος: 195L × 82W × 21H mm 195L × 103W × 21H mm
10. Κουτί μόνωσης:245(L) × 100(W) × 30(H) mm

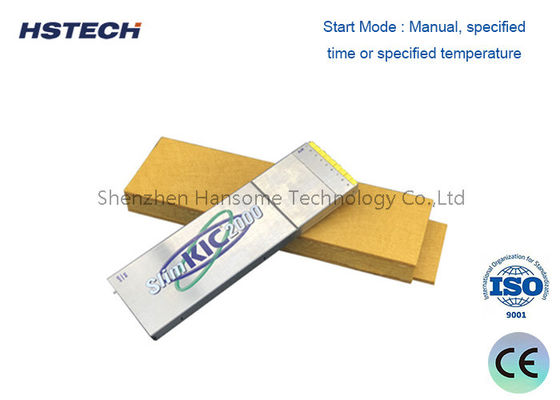

11. Τρόπος εκκίνησης: χειροκίνητος, καθορισμένος χρόνος ή καθορισμένη θερμοκρασία
12. Τρόπος καταγραφής: Παρακολούθηση/Καταγραφή
13. Τρόπος σύνδεσης: USB/RF
14. Έκδοση λογισμικού:Profilermanager 2.0

Διαχειριστής βιβλιοθήκης προϊόντων

Διαχειριστής βιβλιοθήκης μηχανών

Διαχειριστής βιβλιοθήκης Solder

Διαχειριστής βιβλιοθήκης συνταγών

Ανάλυση δεδομένων

ΠΟΥ

Πιο υψηλή θερμοκρασία, περισσότερες θερμοκρασίες.

Χρόνοι μεταξύ Temp ((Reflow)

Στριβή μεταξύ Temp ((Reflow)

Κλίση ανάμεσα στο Times (Wave)

Πολυδιάστατα σενάρια εφαρμογής

• Ηλεκτρονική συναρμολόγηση SMT/DIP: Απαραίτητο για τη βελτιστοποίηση των καμπυλών θερμοκρασίας του φούρνου επανεξέτασης και της συγκόλλησης κυμάτων για την πρόληψη ελαττωμάτων όπως οι αρθρώσεις ψυχρής συγκόλλησης ή το θερμικό σοκ των εξαρτημάτων.
• Επιχρισμός αυτοκινήτων και συσκευών: Ακριβής παρακολούθηση της θερμοκρασίας για τις διαδικασίες επίστρωσης σκόνης, ανθεκτικής βαφής και επεξεργασίας βαφής αυτοκινήτων.
• Ηλιακή και παρασκευή γυαλιού: Παρακολούθηση των θερμικών προφίλ για τις διαδικασίες επικάλυψης ηλιακών συλλεκτών, θέρμανσης γυαλιού και αναψύξης.
• Βιομηχανική κάλυψη και θερμική επεξεργασία: Ακριβής διαμόρφωση προφίλ για την επικάλυψη με επωξιδική ρητίνη, τη μαγειρική με υπεριώδη χρώματα, το συντρίψιμο σμάλτου και τη θερμική επεξεργασία των κράματος αλουμινίου.
