Ηλεκτρονική συναρμολόγηση

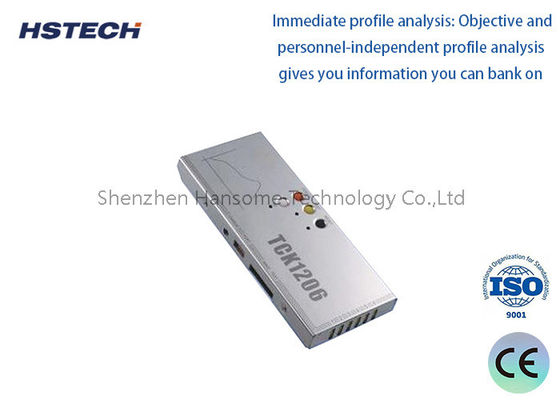

Το Θερμικό Προφίλερ Σειράς TCK είναι ένα προηγμένο σύστημα θερμικού προφίλ σχεδιασμένο για την επικύρωση και τη βελτιστοποίηση των διαδικασιών συγκόλλησης στην ηλεκτρονική κατασκευή. Σχεδιασμένο τόσο για προφίλ φούρνων αναρροής όσο και για προφίλ συγκόλλησης με κύμα, αυτός ο πολυκάναλος καταγραφέας δεδομένων καταγράφει πραγματικού χρόνου θερμικές καμπύλες με ακρίβεια εργαστηριακού επιπέδου. Είτε εκτελείτε συναρμολογήσεις χωρίς μόλυβδο SAC305 είτε εξειδικευμένες πλακέτες υψηλής αξιοπιστίας, η Σειρά TCK διασφαλίζει ότι η διαδικασία σας παραμένει εντός προδιαγραφών, συμμορφώνεται με τα πρότυπα IPC/JEDEC και εξαλείφει δαπανηρές επανακατασκευές. Συμπαγές, ανθεκτικό και συνδυασμένο με διαισθητικό λογισμικό ανάλυσης, είναι το απαραίτητο εργαλείο για μηχανικούς SMT που απαιτούν επαναλαμβανόμενη ποιότητα και πλήρη ιχνηλασιμότητα.

Τυπική Σύνθεση

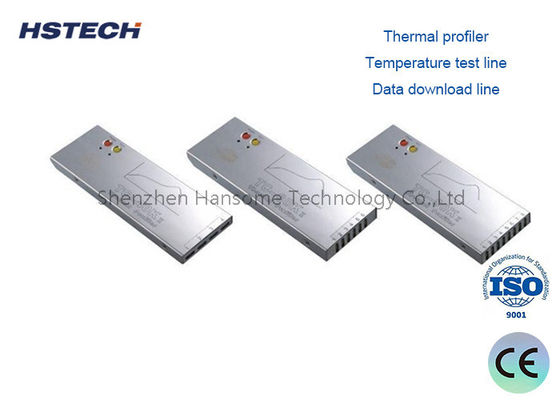

1. Θερμικός προφίλερ 2. Κουτί μόνωσης

3. Γραμμή δοκιμής θερμοκρασίας 4. Γραμμή λήψης δεδομένων

5. Φορτιστής 6. Ταινία κόλλας υψηλής θερμοκρασίας

7. CD Λογισμικού 8. Κατσαβίδι “+” 9. Τσιμπιδάκι

10. Μονωτικά γάντια 11. Κόλλημα σύρματος

12. Ψαλίδι 13. Κουτί οργάνου

14. Εγχειρίδιο χρήστη 15. Πιστοποιητικό αποδοχής

16. Δέκτης RF (Επιλογή Σύνθεσης)

17. Σύστημα δοκιμής κύματος (Επιλογή Σύνθεσης)

Κύριες Τεχνικές Προδιαγραφές

1, Θερμοστοιχείο: Θερμοστοιχείο τύπου Κ

2, Διάστημα δειγματοληψίας: 0,05 δευτ. --- 600 δευτ. Ορίζεται με λογισμικό

3, Δεδομένα εγγραφής: 80000 σημεία/κανάλι, Μπορεί να καταγράψει 20 σετ προφίλ

4, Ανάλυση: 0,1℃

5, Εύρος μέτρησης θερμοκρασίας: 0—1000℃

6, Ακρίβεια μέτρησης θερμοκρασίας: ±1,0℃

7, Συνολική ισχύς: ≤120mW

8, Τάση λειτουργίας: 3,6VDC, επαναφορτιζόμενη μπαταρία

9, Διαστάσεις: 195(Μ)×82(Π)×21(Υ)mm 195(Μ)×103(Π)×21(Υ)mm

10, Κουτί μόνωσης: 245(Μ)×100(Π)×30(Υ)mm

10, Λειτουργία έναρξης: Χειροκίνητη, καθορισμένη ώρα ή καθορισμένη θερμοκρασία

11, Λειτουργία εγγραφής: Παρακολούθηση/Εγγραφή

12, Λειτουργία σύνδεσης: USB/RF

13, Έκδοση λογισμικού: Profilermanager 2.0

• Επικύρωση Διαδικασίας Αναρροής SMT: Δημιουργία και επαλήθευση βέλτιστων παραμέτρων εμποτισμού, κορυφής και TAL (Χρόνος Πάνω από τη Λιωμένη) για νέες εισαγωγές προϊόντων (NPI).
• Συγκόλληση με Κύμα & Επιλεκτική Συγκόλληση: Παρακολούθηση κλίσεων προθέρμανσης και θερμοκρασιών δοχείου συγκόλλησης για την αποφυγή ψυχρών αρμών ή αποκόλλησης PCB.
• Διαδικασίες Σκλήρυνσης & Συγκόλλησης: Προφίλ φούρνων σκλήρυνσης UV/θερμικής σκλήρυνσης για εφαρμογές πλήρωσης, προστατευτικής επίστρωσης και συγκόλλησης με κόλλα.
• Ηλεκτρονικά Αυτοκινήτων & Αεροδιαστημικής: Δημιουργία ελέγξιμων θερμικών αρχείων που απαιτούνται από τα συστήματα διαχείρισης ποιότητας IATF 16949, AS9100 και άλλα.
• Συμβάσεις Κατασκευής (EMS): Γρήγορη επαλήθευση αλλαγής μεταξύ εργασιών πελατών για τη διασφάλιση της συνέπειας της απόδοσης στην πρώτη προσπάθεια.
• Ανάλυση Αστοχιών & Έρευνα & Ανάπτυξη: Διάγνωση προβλημάτων «στησίματος», κενών ή διαβροχής συσχετίζοντας θερμικά δεδομένα με χάρτες ελαττωμάτων.

1. Πραγματική Παγκόσμια Συμβατότητα: Καθολική φόρτιση τάσης, εναλλαγή μετρικών/αυτοκρατορικών μονάδων και λογισμικό πολλαπλών γλωσσών εξαλείφουν περιφερειακά εμπόδια — αναπτύξτε οπουδήποτε χωρίς επαναδιαμόρφωση.
2. Χαμηλότερο Κόστος Ιδιοκτησίας: Αντικαταστάσιμα προστατευτικά θερμότητας και θερμοστοιχεία που μπορούν να επισκευαστούν στο πεδίο μειώνουν τα μακροπρόθεσμα έξοδα σε σύγκριση με ανταγωνιστές με σφραγισμένες μονάδες.
3. Λογισμικό που Μιλάει τη Γλώσσα σας: Το διαισθητικό UI απαιτεί ελάχιστη εκπαίδευση. Το ενσωματωμένο PWI αφαιρεί την εικασία, ώστε οι χειριστές — όχι μόνο οι μηχανικοί — να μπορούν να επικυρώνουν προφίλ με σιγουριά.
4. Ανθεκτικότητα Εφοδιαστικής Αλυσίδας: Τυποποιημένα εξαρτήματα και παγκόσμιες συνεργασίες βαθμονόμησης διασφαλίζουν γρήγορη παράδοση, αποφεύγοντας εκτεταμένες διακοπές λειτουργίας εν αναμονή επισκευών στο εργοστάσιο.
5. Κλιμακούμενη Οικογένεια Προϊόντων: Ξεκινήστε με το TCK-6 για βασικές γραμμές και αναβαθμίστε στο TCK-12 για σύνθετες πλακέτες αυτοκινήτων — όλα χρησιμοποιώντας την ίδια πλατφόρμα λογισμικού και αξεσουάρ.

Σταματήστε να μαντεύετε και αρχίστε να κάνετε προφίλ. Ζητήστε μια δωρεάν αξιολόγηση μονάδας επίδειξης ή κατεβάστε την αναφορά δείγματος θερμικού προφίλ για να δείτε τη Σειρά TCK σε δράση. Οι μηχανικοί εφαρμογών μας είναι έτοιμοι να σας βοηθήσουν να επιλέξετε τη σωστή διαμόρφωση καναλιών και το προστατευτικό θερμότητας για τον συγκεκριμένο φούρνο και την πολυπλοκότητα της πλακέτας σας.
