Τεχνικά νέα τυποποιημένα συνδετήρες ΤC τύπου Κ ΚΙΚ 2000 Θερμικός προφίλ με 9V αλκαλική μπαταρία

Τεχνικά νέα τυποποιημένα συνδετήρες ΤC τύπου Κ ΚΙΚ 2000 Θερμικός προφίλ με 9V αλκαλική μπαταρία

Εισαγωγή

Ο θερμικός προφίλ KIC 2000 είναι συσκευή παρακολούθησης της θερμικής επεξεργασίας που χρησιμοποιείται στις διαδικασίες τεχνολογίας επιφανειακής τοποθέτησης (SMT). It is widely used in the electronic manufacturing industry to monitor and record the temperature profile of PCBs during processes such as thermal reflow soldering and hot air ovens to ensure the quality and consistency of the placement process.

Ο θερμικός προφίλ KIC 2000 διαθέτει τα ακόλουθα βασικά χαρακτηριστικά και λειτουργίες:

1Παρακολούθηση θερμοκρασίας: Η συσκευή είναι εξοπλισμένη με πολλαπλούς αισθητήρες θερμοκρασίας που μπορούν να παρακολουθούν και να καταγράφουν τις αλλαγές θερμοκρασίας του PCB κατά τη διάρκεια της διαδικασίας SMT σε πραγματικό χρόνο.Ο αισθητήρας μπορεί να μετρήσει με ακρίβεια και να καταγράψει βασικές παραμέτρους, όπως η μέγιστη θερμοκρασία του PCB σε θερμική ανάκαμψη ή φούρνο θερμού αέρα, και το προφίλ θερμοκρασίας των διαδικασιών προθέρμανσης και ψύξης.

2Καταγραφή και ανάλυση δεδομένων: Ο θερμικός προφίλ KIC 2000 μπορεί να καταγράψει μεγάλες ποσότητες δεδομένων θερμοκρασίας και να αναλύσει και να δημιουργήσει εκθέσεις μέσω λογισμικού.κορυφαίες θερμοκρασίες, βαθμίδες θερμοκρασίας και άλλα δεδομένα όπως απαιτείται για την αξιολόγηση και τη βελτίωση της απόδοσης και της σταθερότητας της διαδικασίας SMT.

3.Οπτικοποίηση διαδικασιών: Με τη συλλογή και ανάλυση δεδομένων θερμοκρασίας, ο θερμικός προφίλ KIC 2000 μπορεί να βοηθήσει τους χρήστες να βελτιστοποιήσουν τη διαδικασία SMT.Οι χρήστες μπορούν να πραγματοποιήσουν προσαρμογές παραμέτρων και βελτιστοποίηση διαδικασίας με βάση τα αποτελέσματα ανάλυσης της καμπύλης θερμοκρασίας για τη βελτίωση της ποιότητας τοποθέτησης, μειώνουν τα ελαττώματα συγκόλλησης και βελτιώνουν την αποδοτικότητα της παραγωγής.

4.Ανατροφοδότηση σε πραγματικό χρόνο: Ο θερμικός προφίλ KIC 2000 μπορεί να παρέχει ανατροφοδότηση θερμοκρασίας σε πραγματικό χρόνο και λειτουργίες συναγερμού.η συσκευή θα εκπέμπει συναγερμό ώστε να μπορούν να ληφθούν άμεσα διορθωτικά μέτρα για την αποφυγή προβλημάτων και ελαττωμάτων κατά τη διαδικασία τοποθέτησης.

5.Εύκολη λειτουργία: Η συσκευή διαθέτει απλή και εύκολη στη χρήση διεπαφή λειτουργίας και φιλική προς το χρήστη διεπαφή λογισμικού.προβολή δεδομένων σε πραγματικό χρόνο και δημιουργία εκθέσεων χωρίς σύνθετες λειτουργίες και προγραμματισμό.

Χαρακτηριστικά

1, Συχνότητα μετάδοσης και λήψης: 433.92MHz

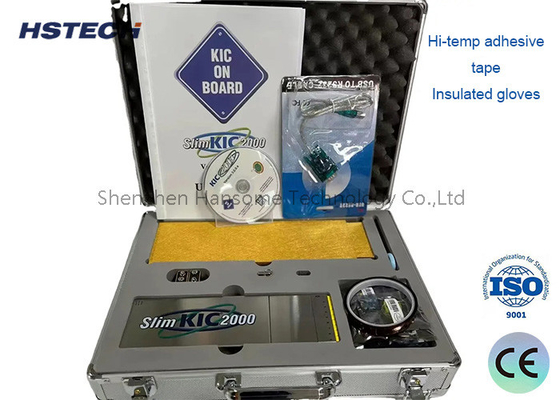

2, Πλήρες αρχικό πακέτο, με αρχικά θερμικά ζεύγη, προστατευτική ασπίδα, λογισμικό, κλπ.

3Τεχνική υποστήριξη και εγγύηση από τις ΗΠΑ

4, Βελτιστοποίηση θερμικών διαδικασιών για χαμηλότερη κατανάλωση ενέργειας

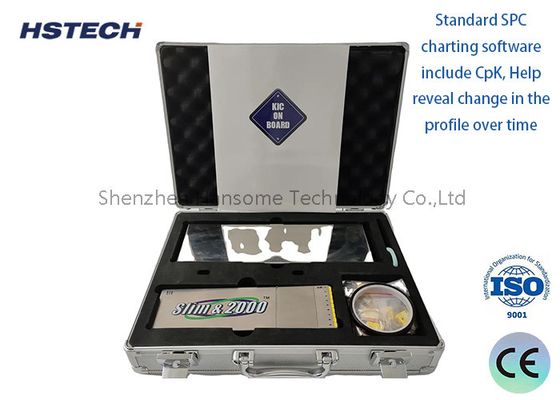

5, Το τυποποιημένο λογισμικό σχεδιασμού SPC περιλαμβάνει CpK, βοηθά στην αποκάλυψη αλλαγών στο προφίλ με την πάροδο του χρόνου

6, Πρότυπο Προφίλ Επικάλυψη, δείχνει διαφορετική διαδικασία.

7, Σκληρό και συμπαγές υλικό με εγγύηση ενός έτους

8, 9 και 12 κανάλια (κοινέτες TC τυποποιημένου τύπου Κ)

Προδιαγραφές

Μέθοδοι λειτουργίας

1Πρώτον, ελέγξτε αν η ισχύς της μπαταρίας είναι επαρκής, αν είναι κάτω από το 20% πρέπει να την φορτώσετε πρώτα, δεύτερον,εάν η θερμοκρασία επιφάνειας του οργάνου είναι υψηλότερη από 45 °C, παρακαλούμε μην το φορτώσετεΠροσπάθησε να το φορτίσεις σε θερμοκρασία δωματίου.
2Τυπικές αιτίες προβλημάτων κατά την εγκατάσταση συνδέσμων επικοινωνίας:Το καλώδιο επικοινωνίας δεν έχει εισαχθεί πλήρως - βεβαιωθείτε ότι χρησιμοποιείται η σωστή πρίζα.Το καλώδιο ή η σύνδεση επικοινωνίας είναι κατεστραμμένο - ελέγξτε αν υπάρχουν σπασμοί ή άλλες ζημιέςΗ μπαταρία δεν φορτίζεται.
3Το θερμικό φράγμα μπορεί να αντέξει έως και 9 λεπτά σε θερμοκρασία 280° C. Πρέπει να διασφαλιστεί ότι υπερβαίνετε αυτό το εύρος και ότι η εσωτερική θερμοκρασία του οργάνου δεν υπερβαίνει τους 85° C.
4. Όταν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, παρακαλείστε να παρατηρήσετε αν το φως δείκτη δεδομένων αναβοσβήνει κάθε 5 δευτερόλεπτα περίπου, εάν συμβαίνει,Παρακαλώ πατήστε και κρατήστε πατημένο το πλήκτρο "εκκίνηση" για περίπου 5 δευτερόλεπτα μέχρι το φως του δείκτη ξαφνικά αναβοσβήνει, και στη συνέχεια να την παρατηρήσει μέχρι να μην υπάρχει φως αναβοσβήνει.
5Παρακαλούμε να καλύψετε το θερμομονωτικό κουτί όταν περνάτε από τον φούρνο και να περιμένετε να φτάσει η ώρα.
6. Μπορείτε να συνδέσετε μόνο ένα Oven Tester logger στον υπολογιστή κάθε φορά. Δεν μπορείτε να συνδέσετε στον υπολογιστή ταυτόχρονα περισσότερους από έναν καταγραφέα στην ίδια θύρα USB και στη συνέχεια να επιλέξετε έναν από αυτούς.
7Μετά από ένα φούρνο και πάλι πάνω από το φούρνο, και έτσι το θερμικό κουτί φραγμού ψύχεται πριν από τη χρήση.
