Προχωρημένος θερμικός προφίλ 80000 σημεία δεδομένων/κανάλι 0.1C Ανάλυση RF Transceiver Hi-Temp

Προχωρημένος θερμικός προφίλ 80000 σημεία δεδομένων/κανάλι 0.1C Ανάλυση RF Transceiver Hi-Temp

Εισαγωγή

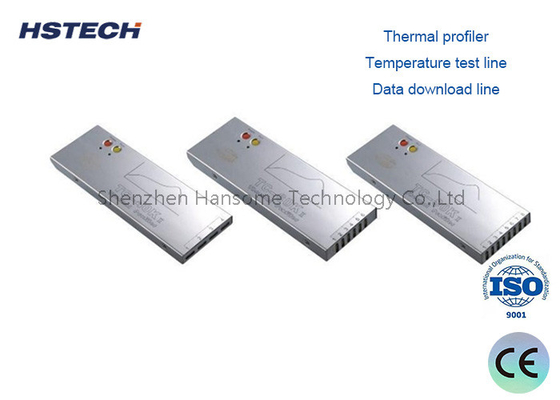

1Θερμικό προφίλ 2. Κουτί μόνωσης

3Τεστ θερμοκρασίας 4.

5Τεκέτα υψηλής θερμοκρασίας

7- Λογισμικό CD 8. - Στροβουργείο 9. - Πινέτσα.

10- Απομονωμένα γάντια 11.

12- Αλεξίπτωτο 13.

14Οδηγός χρήσης 15. Πιστοποιητικό αποδοχής

16. Ραδιοφωνικός δέκτης (Επιλέξτε σύνθεση)

17. Σύστημα δοκιμής κυμάτων (επιλέξτε σύνθεση)

Βασικές τεχνικές προδιαγραφές

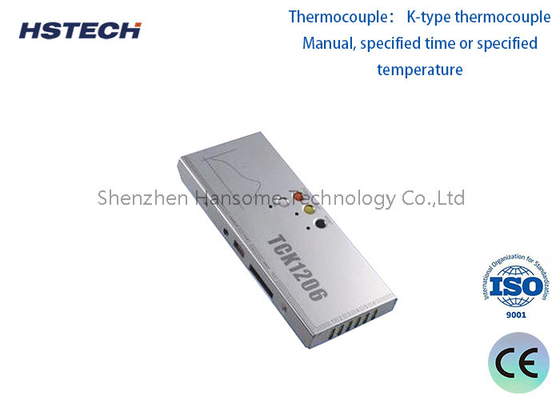

1Θερμοσύστημα: Θερμοσύστημα τύπου Κ.

2Διαστήματα δειγματοληψίας:0.05sec---600sec Εγκαταστάθηκε με λογισμικό

3"Πληροφορίες εγγραφής: 80000 σημεία/καναλί, μπορεί να καταγράψει 20 σετ προφίλ"

4,Αποφασιστικότητα: 0,1°C

5,Περιφέρεια μέτρησης θερμοκρασίας: 0~1000°C

6Ακριβότητα μέτρησης θερμοκρασίας: ±1,0°C

7Συνολική ισχύς: ≤ 120mW

8Δραστηριακή τάση:3.6VDC, επαναφορτιζόμενη μπαταρία

9Μέγεθος: 195L × 82W × 21H mm 195L × 103W × 21H mm

10, Κουτί μόνωσης:245(L) × 100(W) × 30(H) mm

10Τρόπος εκκίνησης: χειροκίνητος, καθορισμένος χρόνος ή καθορισμένη θερμοκρασία

11"Μέθοδος εγγραφής: Παρακολούθηση/Κράτηση"

12Τρόπος σύνδεσης: USB/RF

13,Εκδοχή λογισμικού: Profilermanager 2.0

Διαχειριστής βιβλιοθήκης προϊόντων

Διαχειριστής βιβλιοθήκης μηχανών

Διαχειριστής βιβλιοθήκης Solder

Διαχειριστής βιβλιοθήκης συνταγών

Ανάλυση δεδομένων

ΠΟΥ

Πιο υψηλή θερμοκρασία, περισσότερες θερμοκρασίες.

Χρόνοι μεταξύ Temp ((Reflow)

Στριβή μεταξύ Temp ((Reflow)

Κλίση ανάμεσα στο Times (Wave)

Μέθοδοι λειτουργίας

1Πρώτον, ελέγξτε αν η ισχύς της μπαταρίας είναι επαρκής, αν είναι κάτω από το 20% πρέπει να την φορτώσετε πρώτα, δεύτερον,εάν η θερμοκρασία επιφάνειας του οργάνου είναι υψηλότερη από 45 °C, παρακαλούμε μην το φορτώσετεΠροσπάθησε να το φορτίσεις σε θερμοκρασία δωματίου.
2Τυπικές αιτίες προβλημάτων κατά την εγκατάσταση συνδέσμων επικοινωνίας:Το καλώδιο επικοινωνίας δεν έχει εισαχθεί πλήρως - βεβαιωθείτε ότι χρησιμοποιείται η σωστή πρίζα.Το καλώδιο ή η σύνδεση επικοινωνίας είναι κατεστραμμένο - ελέγξτε αν υπάρχουν σπασμοί ή άλλες ζημιέςΗ μπαταρία δεν φορτίζεται. Τετάρτη.
3Ο θερμικός φραγμός μπορεί να αντέξει έως και 9 λεπτά σε θερμοκρασία 280° C. Πρέπει να διασφαλιστεί ότι υπερβαίνετε αυτό το εύρος και ότι η εσωτερική θερμοκρασία του οργάνου δεν υπερβαίνει τους 85° C.
4Όταν δεν χρησιμοποιείται για μεγάλο χρονικό διάστημα, παρακαλείσθε να παρατηρήσετε αν το φως δείκτη δεδομένων αναβοσβήνει κάθε 5 δευτερόλεπτα περίπου, εάν συμβαίνει,Παρακαλούμε πατήστε και κρατήστε πατημένο το πλήκτρο "εκκίνηση" για περίπου 5 δευτερόλεπτα μέχρι το φως του δείκτη ξαφνικά αναβοσβήνει, και στη συνέχεια να την παρατηρήσει μέχρι να μην υπάρχει φως αναβοσβήνει.
5Παρακαλούμε να καλύψετε το θερμομονωτικό κουτί όταν διασχίζετε τον φούρνο και περιμένετε την ώρα να φτάσει.
6. Μπορείτε να συνδέσετε μόνο ένα Oven Tester logger στον υπολογιστή κάθε φορά. Δεν μπορείτε να συνδέσετε στον υπολογιστή ταυτόχρονα περισσότερους από έναν καταγραφέα στην ίδια θύρα USB και στη συνέχεια να επιλέξετε έναν από αυτούς.
7Μετά από ένα φούρνο και πάλι πάνω από το φούρνο, και έτσι το θερμικό κουτί φραγμού ψύχεται πριν από τη χρήση.
