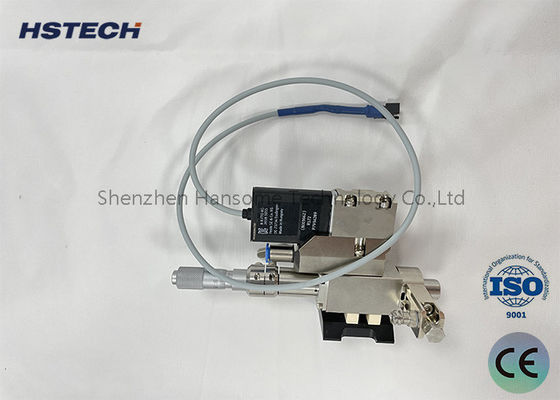

PT100 PUR Jetting Valve HS PF PUR30CC Hot Melt Dispensing Valve για συναρμολόγηση SMT FPC PCB

PT100 PUR Jetting Valve HS PF PUR30CC Υψηλής ακρίβειας βαλβίδα διανομής χωρίς επαφή για SMT FPC PCB ηλεκτρονική συναρμολόγηση

Εισαγωγή του προϊόντος

ΗΕπικαιροποιημένη συσκευή για την προετοιμασία και την εκτέλεση των δοκιμώνείναι μια ασυμβίβαστη βαλβίδα διάθεσης θερμής τήξης υψηλής ταχύτητας που έχει κατασκευαστεί για βιομηχανική αυτοματοποίηση ακριβείας. Εφοδιασμένη με μονάδα ανίχνευσης θερμοκρασίας PT100,η βαλβίδα εκτόξευσης PUR παρέχει σταθερή θέρμανση για κόλλα θερμής τήξης PURΣχεδιασμένο για βαμβάκι κόλλας 30cc, υποστηρίζει την υπερτελή εκτόξευση σημείων και γραμμών χωρίς να αγγίζει υποστρώματα.Μπορεί να ενσωματωθεί απρόσκοπτα με τις περισσότερες πλατφόρμες κίνησης, χρησιμοποιείται ευρέως για τις διαδικασίες συναρμολόγησης ακριβείας SMT, FPC και PCB.γρατζουνιές στο εργασιακό κομμάτι και συχνή απόφραξη κόλλας σε παραδοσιακά συστήματα διάθεσης επαφής.

Έχει τα ακόλουθα κύρια χαρακτηριστικά και λειτουργίες:

1. Υψηλής ακρίβειας εκροή: Η βαλβίδα εκροής PUR χρησιμοποιεί προηγμένη τεχνολογία εκροής για τον έλεγχο της ποσότητας, της ταχύτητας και της θέσης της ένεσης κόλλας με πολύ ακριβή τρόπο.Αυτή η ακρίβεια το καθιστά κατάλληλο για εφαρμογές που απαιτούν εφαρμογή κόλλας υψηλής ακρίβειας, όπως η στερέωση και σφράγιση εξαρτημάτων ακριβείας.
2. Ρυθμικότητα και προγραμματισμό: Ο εξοπλισμός διαθέτει ρυθμιζόμενες παραμέτρους ψεκασμού, όπως η πίεση ψεκασμού κόλλας, ο χρόνος ψεκασμού κόλλης και η κατάσταση ψεκασμού κόλλης.Αυτό επιτρέπει στους χειριστές να βελτιστοποιούν και να βελτιστοποιούν με βάση τις ειδικές ανάγκες των εφαρμογώνΟρισμένες βαλβίδες εκτόξευσης PUR έχουν επίσης προγραμματιζόμενες λειτουργίες, οι οποίες μπορούν να προεπιλέξουν πολλαπλές λειτουργίες ψεκασμού κόλλας και διαδρομές για να προσαρμοστούν στις διαφορετικές απαιτήσεις της διαδικασίας.
3. Αποδοτική παραγωγή: Η βαλβίδα εκτόξευσης PUR έχει γρήγορη ταχύτητα ψεκασμού κόλλας και χρόνο απόκρισης για την αύξηση της αποδοτικότητας της παραγωγής.μπορεί να ολοκληρώσει γρήγορα και με ακρίβεια την εργασία επικάλυψης με κόλλα, και βελτίωση της παραγωγικής ικανότητας και της αποδοτικότητας της παραγωγής.
4. Σημαντική προσαρμοστικότητα: Η βαλβίδα εκτόξευσης PUR είναι κατάλληλη για υλικά κόλλας με ποικιλία ιξώδους και ρευστότητας, συμπεριλαμβανομένης της κόλλας πολυουρεθανίου, της κόλλας επωξείου, της κόλλας σιλικόνης κλπ.Η ευελιξία του σχεδιασμού του ακροφύλλου και της βαλβίδας επιτρέπει την προσαρμογή του σε διαφορετικές ιδιότητες κόλλας και ανάγκες εφαρμογής.
5. Λειτουργία αυτοκαθαρισμού: Ορισμένες προηγμένες βαλβίδες εκτοξεύσεως PUR έχουν λειτουργία αυτοκαθαρισμού, η οποία μπορεί να αφαιρέσει την υπολειπόμενη κόλλα στο στόμιο μέσω του καθαριστικού υγρού ή του αερίου,μείωση της συμφόρησης και της συντήρησης.

Αρχή & Έλεγχος

30CC PUR βαλβίδα εκτόξευσης

1. Η βαλβίδα έγχυσης PUR αποτελείται από μια μονάδα θέρμανσης τύμπου, μια μονάδα θέρμανσης καπάκις υπό πίεση, μια μονάδα θέρμανσης ακροβωτίου, μια μονάδα διαδρομής ροής, μια μονάδα σώματος βαλβίδας και μια μονάδα διάσπασης θερμότητας.
2. Η μονάδα θέρμανσης βαρέλι μεταφέρει το βαρέλι καθώς και την μονόσταξη θέρμανσης με ελεγχόμενη θερμοκρασία.
3. Η πίεση του καπακιού στερεώνει και πιέζει το τύμπανο και ελέγχει την πίεση εξόδου μέσω του ελεγκτή.
4. Η μονάδα εξαγωγής θερμότητας εξαλείφει τη θερμότητα και μειώνει τον θόρυβο από το σώμα της βαλβίδας.
5. Η πιεζοηλεκτρική βαλβίδα έγχυσης υιοθετεί ένα μοντελοποιημένο σχεδιασμό, το μέρος που έρχεται σε επαφή με το τζελ είναι σχεδιασμένο ως η μονάδα δρομέα,και το μέρος που δεν έρχεται σε επαφή με το τζελ είναι σχεδιασμένο ως η ενότητα σώματος βαλβίδας.
6. Η μονάδα πορείας ροής μπορεί να αλλάξει ώστε να ανταποκρίνεται στις απαιτήσεις διανομής σε διαφορετικές εφαρμογές.
7. Διάμετρος ακροβωτίου σε σειρά (από 40 μm έως 500 μm).
8. Οι ακροφύσια κατηγοριοποιούνται σε τύπο επίπεδης ρεύσης, τύπο βελόνας και τύπο επέκτασης.
9. Οι ενότητες δρομέα πρέπει να καθαρίζονται τακτικά σε υπερηχητικό καθαριστήρα. Οι σφραγίδες δεν πρέπει να βυθίζονται σε οργανικούς διαλύτες. Απαιτούνται ειδικά εργαλεία για να καθαρίσουν τους ακροφύλλους για να αποφευχθεί η βλάβη των ακροφύλλων.

Ελεγκτής βαλβίδας αερισμού

1. Η οθόνη αφής ελέγχει την πιεζοηλεκτρική βαλβίδα έγχυσης και το σύστημα διανομής, υποστηρίζει την επικοινωνία MES, ισχυρή, ασφαλή και αξιόπιστη.
2. Η οθόνη αφής υιοθετεί τη λειτουργία γραφικού ελέγχου, τα εξαρτήματα του συστήματος διανομής και η λειτουργία εμφάνισης ελέγχου εμφανίζονται γραφικά, η οποία είναι συνοπτική και διαισθητική.
3. Η συσκευή θέρμανσης με βύσμα: ο βύσμας πρέπει να θερμαίνεται σε κατάλληλη θερμοκρασία πριν από τη χορήγηση.
4. Η θέρμανση στο στόμιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να ικανοποιήσει τις καλύτερες επιδόσεις του τζελ.

Θέρμανση με ακροφύσιο και βαρέλι

1. Η συσκευή θέρμανσης χρησιμοποιεί λειτουργία θέρμανσης δύο σταδίων.

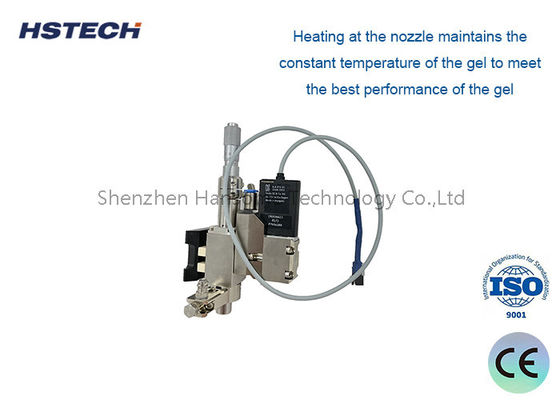

2. Η θέρμανση στο στόμιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να ικανοποιήσει τις καλύτερες επιδόσεις του τζελ.

Προδιαγραφές

Πλεονεκτήματα

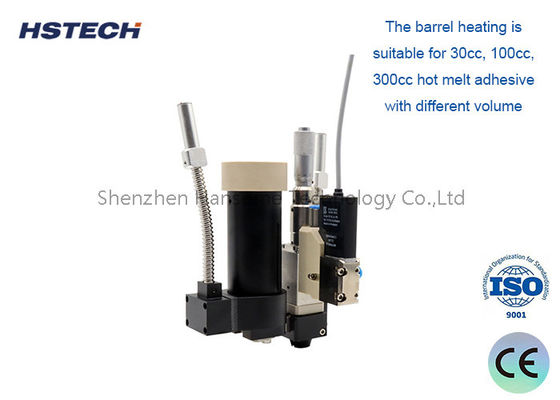

• Η θέρμανση του βαρελιού είναι κατάλληλη για κόλλα θερμής τήξης 30cc, 100cc, 300cc με διαφορετικό όγκο.
• Μονωματοποιημένη σχεδίαση, εύκολη αντικατάσταση εξαρτημάτων, απλή εντοπισμός λάθων, ευρύ φάσμα εφαρμογών διαδικασίας.
• Ο όγκος ψεκασμού μπορεί να είναι ακριβής έως 0,3nL, η ακρίβεια της συνέπειας των σημείων της κόλλας ψεκασμού έως 98%.
• Το μέγιστο πλάτος γραμμής 0,17 mm, το μέγιστο διάμετρο σημείων 0,15 mm της διαδικασίας ψεκασμού κολλήματος θερμής τήξης μπορεί να πραγματοποιηθεί.
• Μπορεί να ταιριάξει με οποιαδήποτε πλατφόρμα κίνησης στην αγορά.

Πολυδιάστατα σενάρια εφαρμογής

Το HS-PF-PUR30CC είναι ένα ευέλικτο εργατικό άλογο προσαρμοσμένο για περιβάλλοντα υψηλής ακρίβειας παραγωγής:

• Καταναλωτικά Ηλεκτρονικά: Ακριβής δομική σύνδεση, σφράγιση και υδροστασία σε smartphones, tablets, smartwatches και TWS ακουστικά.
• Ηλεκτρονικά οχήματα: Ασφαλής σύνδεση και σφράγιση για τα φώτα των αυτοκινήτων, τα ταμπλό ελέγχου, τους αισθητήρες και τα εξαρτήματα μπαταριών EV.
• Συσκευές ημιαγωγών και LED: Μικροδιανομή για MiniLED, σύνδεση οπτικών φακών και ενσωμάτωση τσιπ όπου απαιτείται ακραία ακρίβεια.
• Ιατρικές συσκευές: Καθαρή, ακριβής εφαρμογή αυτοκόλλησης για ιατρικά προϊόντα μιας χρήσης και ευαίσθητο διαγνωστικό εξοπλισμό.

Γιατί να επιλέξετε την βαλβίδα εκτόξευσης PUR μας;

Καταλαβαίνουμε ότι στη μικροδιανομή, η αξιοπιστία και η ακρίβεια είναι αδιαπραγμάτευτες.υλικά υψηλής αντοχής στην φθορά και σχεδιασμός διπλού κυκλώματος αέρα που εξασφαλίζει ταχεία ρήξη κόλλας κατά 90°Η αρθρωτή δομή μας όχι μόνο παρατείνει τη διάρκεια ζωής των κρίσιμων εξαρτημάτων, αλλά μειώνει επίσης δραστικά το κόστος συντήρησης.Υποστηρίζεται από εκτενή τεχνική υποστήριξη, η βαλβίδα μας έχει σχεδιαστεί για να μεγιστοποιήσει τη συνολική αποτελεσματικότητα του εξοπλισμού σας (OEE) και να εξασφαλίσει την άψογη ποιότητα παραγωγής.

Έτοιμος να Ανυψώσετε την Διανομή σας;

Μην αφήνετε την ασυνεπή εφαρμογή κόλλας να θέσει σε κίνδυνο την ποιότητα του προϊόντος σας ή να επιβραδύνει την γραμμή παραγωγής σας.Επικοινωνήστε μαζί μας τώρα για μια εξατομικευμένη προσφοράΑφήστε την ομάδα μηχανικών μας να σας βοηθήσει να επιτύχετε το τέλειο δέσιμο για τις προηγμένες ανάγκες κατασκευής σας.
