Μονόσωμα βαλβίδας βιδώματος με κινητήρα servo κινητήρα ογκομετρική μεταφορά υγρών HS 300 HS 450 HS 600 HS 700

Σερβοκινητήρας με βιδωτή βαλβίδα μονής σωλήνωσης για μεταφορά όγκου υγρών HS 300 HS 450 HS 600 HS 700 Βαλβίδα ποσοτικής διανομής υψηλής ακρίβειας για βιομηχανικές εφαρμογές υγρών SMT PCB

Εισαγωγή Μηχανής

Οι βαλβίδες μονής σωλήνωσης με βίδα είναι προϊόντα ακριβείας ποσοτικής μέτρησης και μεταφοράς, κατάλληλα για διάφορες περιπτώσεις ποσοτικής μεταφοράς υψηλής ακρίβειας. Η μονοκόμματη βιδωτή αντλία υιοθετεί σχεδιασμό σπειροειδούς δομής, η βίδα και ο στάτορας είναι σχεδιασμού αυτο-σφράγισης, η βίδα περιστρέφεται στην κοιλότητα του στάτορα για να πραγματοποιήσει τη λειτουργία ποσοτικής μεταφοράς. Η διαδικασία μεταφοράς δεν παράγει φαινόμενο διάτμησης στο μέσο και δεν επηρεάζει τα χαρακτηριστικά του μέσου. Ταυτόχρονα, μπορεί να αντιστραφεί μέσω της αναρρόφησης του κινητήρα, εύκολη υλοποίηση της διακοπής της κόλλας, η τέλεια λύση στο πρόβλημα της στάξης και της έλξης κατά τη διαδικασία διανομής.

1. Μεταφορά όγκου υγρών.

2. Σερβοκινητήρας.

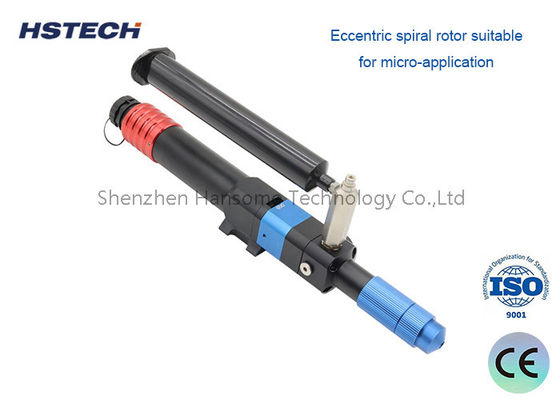

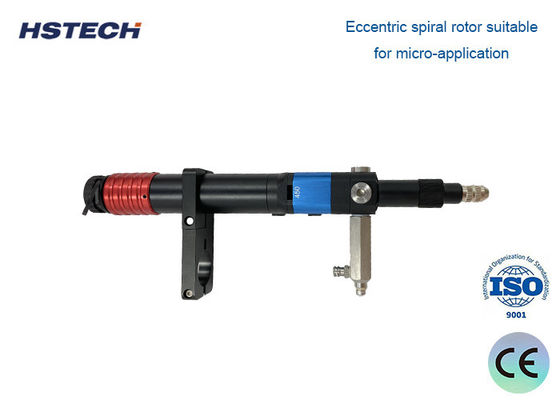

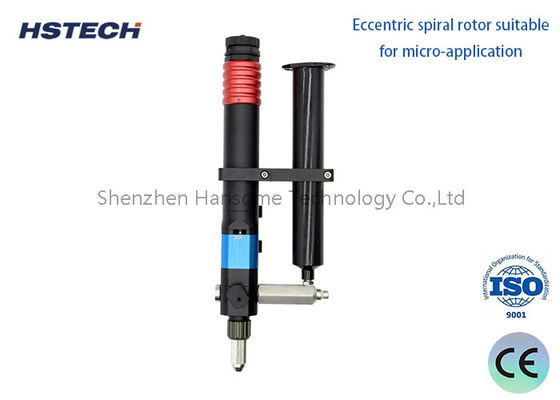

3. Εκκεντρικός σπειροειδής ρότορας κατάλληλος για μικρο-εφαρμογές.

4. Στάτορας με εξαιρετική αντοχή στη διάβρωση.

5. Ελαφριά βαλβίδα διανομής για εφαρμογές διανομής μικρο-εφαρμογών.

6. Κατάλληλο για πηκτές χαμηλού έως υψηλού ιξώδους.

7. Σταθερή έξοδος κόλλας και υψηλή ακρίβεια διανομής.

8. Χωρίς προβλήματα στάξης ή έλξης.

Αρχή Λειτουργίας

1. Το σύστημα ποσοτικής μέτρησης και πλήρωσης της βαλβίδας μονής σωλήνωσης με βίδα (βαλβίδα βίδας μονού εξαρτήματος) βασίζεται στην αρχή του άπειρου εμβόλου, με ερμητικό σχεδιασμό μεταξύ του ρότορα και του στάτορα, και τον ρότορα να περιστρέφεται μέσα στον πυρήνα του στάτορα για να επιτευχθεί η ποσοτική παράδοση της κόλλας για υγρά χαμηλού έως υψηλού ιξώδους.

2. Ο πυρήνας κάθε εφαρμογής βασίζεται σε αντλίες μέτρησης ποσοτικής παράδοσης, οι οποίες μπορούν να διασφαλίσουν σταθερότητα πίεσης και γραμμικά χαρακτηριστικά της αντλίας, καθορίζοντας τη σχέση μεταξύ ταχύτητας αντλίας, χρόνου και ρυθμού ροής, έτσι ώστε το σταθερό υλικό να μπορεί να μετρηθεί είτε με χρόνο είτε με την ταχύτητα περιστροφής της αντλίας.

3. Από χαμηλό έως υψηλό ιξώδες, ανθεκτικά στην τριβή και υψηλά γεμισμένα υγρά που είναι ευαίσθητα στη δομή, η διανομή δεν επηρεάζεται από το ιξώδες.

Στάτορας και Ρότορας για Βαλβίδες Βίδας

1. Ο πυρήνας του στάτορα είναι κατασκευασμένος από FFKM, FKM, NBR, προαιρετικά. Το περίβλημα του στάτορα είναι κατασκευασμένο από AL 7075 και η επιφάνεια είναι λεπτά αλεσμένη μετά από περιστροφική φρεζάρισμα για να αυξηθεί η υψηλή φινίρισμα επιφάνειας. Η επιφάνεια είναι λεπτά αλεσμένη μετά από κυκλωνική φρεζάρισμα για να αυξηθεί η υψηλή φινίρισμα επιφάνειας. Ο πυρήνας του στάτορα και το περίβλημα του στάτορα είναι χυτευτά για να διασφαλιστεί η ακρίβεια της εφαρμογής στάτορα και ρότορα.

2. Το υλικό του άξονα κίνησης είναι SUS304, η επιφάνεια είναι λεπτή λείανση μετά από μηχανουργική κατεργασία CNC τόρνου για να αυξηθεί η υψηλή φινίρισμα επιφάνειας (0,40). Ο εύκαμπτος άξονας είναι τυλιγμένος με περφθοροελαστομερές, το οποίο διασφαλίζει ότι η βίδα δεν θα πνιγεί με την υψηλή ταχύτητα περιστροφής της ράβδου κίνησης (η μέγιστη ταχύτητα μπορεί να φτάσει τις 2,2 στροφές/δευτερόλεπτο).

3. Το υλικό της βίδας είναι εισαγόμενος ανοξείδωτος χάλυβας, η επιφάνεια του οποίου είναι λεπτά αλεσμένη μετά από κυκλωνική φρεζάρισμα και στη συνέχεια επιχρωμιωμένη με τιτάνιο για να αυξηθεί η υψηλή φινίρισμα επιφάνειας και η αντοχή στη φθορά. Είναι διαθέσιμο και κεραμικό υλικό.

4. Ο συνδυασμός ρότορα και στάτορα σχηματίζει σφραγισμένο χώρο και ο κινητήρας εξωθεί συνεχώς σωματίδια κόλλας περιστρέφοντας τον ρότορα για να σχηματίσει ένα σταθερό αποτέλεσμα εκτόξευσης.

Προδιαγραφές

Χαρακτηριστικά και Πλεονεκτήματα Προϊόντος

Υψηλή ακρίβεια διανομής κόλλας
Υιοθέτηση σερβοκινητήρα και τροφοδοσίας με εκκεντρική βίδα, ώστε η κόλλα να μπορεί να εξάγεται συνεχώς και σταθερά.

Ευρύ φάσμα ιξώδους κόλλας και όγκων εκτόξευσης
Η ρύθμιση της ταχύτητας του κινητήρα και της πίεσης αέρα μπορεί να χρησιμοποιηθεί για τη διανομή διαφορετικών ιξώδους κόλλας και τη γρήγορη αλλαγή του όγκου της εκτοξευόμενης κόλλας.

Χωρίς στάξη και έλξη κόλλας
Ο κινητήρας αντιστρέφεται και αναρροφά, λύνοντας εύκολα το πρόβλημα της στάξης και της έλξης της κόλλας.

Μεγάλη προσαρμοστικότητα στάτορα
Ο στάτορας είναι ανθεκτικός στη διάβρωση του μέσου και έχει μεγάλη διάρκεια ζωής, μειώνοντας σημαντικά το συνολικό κόστος ιδιοκτησίας του χρήστη.

Ποσοτική μέτρηση
Πραγματική ποσοτική μεταφορά, ο ρυθμός ροής δεν επηρεάζεται από αλλαγές πίεσης.

Υψηλή πίεση εξόδου
Πίεση εξόδου μονής αντλίας ≥ 20bar

Σενάρια Εφαρμογής

Ηλεκτρονικά & Συναρμολόγηση SMT — Διανομή πάστας συγκόλλησης, αγώγιμων κόλλων, υλικών υπογέμισης και επικαλύψεων προστασίας σε PCB και πακέτα ημιαγωγών. Ο ακριβής ποσοτικός έλεγχος της βαλβίδας διασφαλίζει ομοιόμορφη τοποθέτηση κουκκίδων σε εξαρτήματα λεπτού βήματος, μειώνοντας τη γεφύρωση, τα κενά και την επανεπεξεργασία.

Αυτοκινητοβιομηχανία — Εφαρμογή δομικών κόλλων, στεγανωτικών νημάτων, υλικών φλάντζας και ενώσεων θερμικής διεπαφής κατά τη συναρμολόγηση κινητήρων, κιβωτίων ταχυτήτων και ηλεκτρονικών μονάδων. Ο σταθερός όγκος χάντρας βελτιώνει την αντοχή της σύνδεσης και την αξιοπιστία των στεγανώσεων υπό σκληρές συνθήκες λειτουργίας.

Παραγωγή Ιατρικών Συσκευών — Μέτρηση βιοσυμβατών κόλλων, ρητινών σκληρυνόμενων με UV και λιπαντικών για καθετήρες, σύριγγες, διαγνωστικές κασέτες και εμφυτεύσιμα εξαρτήματα. Το καθαρό, επαναλαμβανόμενο προφίλ διανομής υποστηρίζει επικυρωμένες διαδικασίες παραγωγής και συμμόρφωση με κανονισμούς.

Βιομηχανική Συναρμολόγηση & Συσκευασία — Εφαρμογές σφράγισης, συγκόλλησης και εγκλεισμού σε οικιακές συσκευές, αισθητήρες, συνδετήρες, μπαταρίες και καταναλωτικά αγαθά. Η βαλβίδα χειρίζεται τόσο την αυτοματοποιημένη παραγωγή σε γραμμή όσο και τις ημι-αυτόματες διατάξεις διανομής πάγκου με την ίδια αξιοπιστία.

Παραγωγή Νέας Ενέργειας & Μπαταριών — Διανομή θερμικής πάστας, δομικών κόλλων και υλικών ηλεκτρολύτη στη συναρμολόγηση κυψελών και μονάδων μπαταριών, όπου η ακρίβεια του όγκου υλικού επηρεάζει την απόδοση θέρμανσης και τη μακροζωία της κυψέλης.

Γιατί να Επιλέξετε τη Βαλβίδα μας Μονής Σωλήνωσης με Βίδα

Πραγματική Ακρίβεια Όγκου — Σε αντίθεση με τους διανομείς χρόνου-πίεσης που υποφέρουν από μετατόπιση ιξώδους υλικού και διακυμάνσεις πίεσης αέρα, η σερβοκινητήρας βαλβίδα βίδας μετατοπίζει υλικό κατά σταθερό όγκο ανά περιστροφή. Αυτό σημαίνει ότι η συνέπεια της διανομής διατηρείται σε μεγάλες παραγωγικές σειρές, αλλαγές παρτίδων υλικού και αλλαγές θερμοκρασίας περιβάλλοντος — μειώνοντας τη σπατάλη υλικού και τα ποσοστά ελαττωμάτων.

Ευρεία Συμβατότητα Ιξώδους — Η αρχιτεκτονική μονής σωλήνωσης με βίδα χειρίζεται υγρά από διαλύτες που μοιάζουν με νερό έως υψηλά γεμιστές πάστες και γράσα χωρίς φράξιμο ή παλμούς. Λειαντικά πληρωτικά, υλικά ευαίσθητα στη διάτμηση και θιξοτροπικές ενώσεις διαχειρίζονται όλα ομαλά, καθιστώντας μία βαλβίδα κατάλληλη για πολλαπλές γραμμές παραγωγής.

Προγραμματιζόμενη & Επαναλαμβανόμενη — Κάθε παράμετρος διανομής — ταχύτητα περιστροφής, κατεύθυνση, αριθμός περιστροφών, επιτάχυνση και αναρρόφηση — ελέγχεται ψηφιακά μέσω του σερβοκινητήρα. Οι συνταγές μπορούν να αποθηκευτούν, να ανακληθούν και να μεταφερθούν μεταξύ μηχανών, διασφαλίζοντας πανομοιότυπα αποτελέσματα είτε λειτουργείτε μία μονάδα είτε εκατό στο χώρο παραγωγής.

Καθαρή Διανομή Χωρίς Στάξη — Η ενσωματωμένη λειτουργία αναρρόφησης και αντίστροφης περιστροφής εξαλείφει το σχηματισμό νημάτων, τη στάξη και την ουρά μετά από κάθε κύκλο διανομής. Αυτό διατηρεί τα τεμάχια εργασίας καθαρά, μειώνει τον καθαρισμό μετά τη διανομή και αποτρέπει τη μόλυνση σε ευαίσθητες ηλεκτρονικές συναρμολογήσεις.

Αρθρωτή & Εύκολη Συντήρηση — Ο σχεδιασμός μονής σωλήνωσης ελαχιστοποιεί τα υγρά μέρη, καθιστώντας την αποσυναρμολόγηση, τον καθαρισμό και την αλλαγή υλικού γρήγορη και απλή. Τα εξαρτήματα φθοράς είναι τυποποιημένα και άμεσα διαθέσιμα, διατηρώντας το χρόνο διακοπής λειτουργίας και το κόστος συντήρησης χαμηλά κατά τη διάρκεια ζωής της βαλβίδας.

Επεκτάσιμη Σειρά Μοντέλων — Με τις επιλογές HS-300, HS-450, HS-600 και HS-700, επιλέγετε τη χωρητικότητα ροής που ταιριάζει στην εφαρμογή σας αντί να πληρώνετε υπερβολικά για υπερμεγέθη εξοπλισμό ή να δυσκολεύεστε με μια υπομεγέθη βαλβίδα. Κάθε μοντέλο μοιράζεται την ίδια διεπαφή ελέγχου και το ίδιο αποτύπωμα τοποθέτησης, απλοποιώντας την ενσωμάτωση στη γραμμή και την εκπαίδευση των χειριστών.

Έτοιμοι να Βρείτε τη Σωστή Διαμόρφωση για τη Διαδικασία σας;

Κάθε εφαρμογή διανομής έχει τις δικές της απαιτήσεις υλικού, όγκου και παραγωγής — και η επιλογή της σωστής διαμόρφωσης βαλβίδας μονής σωλήνωσης με βίδα νωρίς μπορεί να εξοικονομήσει σημαντικό χρόνο, υλικό και κόστος επανεπεξεργασίας στη συνέχεια.

Μοιραστείτε τον τύπο του υγρού σας, τον επιθυμητό όγκο διανομής, την ταχύτητα παραγωγής και την υπάρχουσα διάταξη αυτοματισμού με την ομάδα μηχανικών μας. Θα σας βοηθήσουμε να αντιστοιχίσετε το σωστό μοντέλο σειράς HS, να προτείνουμε παραμέτρους ελέγχου και — όπου χρειάζεται — να κανονίσουμε δοκιμές διανομής δειγμάτων χρησιμοποιώντας το πραγματικό σας υλικό, ώστε να μπορείτε να επαληθεύσετε την ακρίβεια και την επαναληψιμότητα πριν δεσμευτείτε για παραγωγή.

Πείτε μας για την πρόκληση διανομής σας και αφήστε μας να βρούμε μια λύση προσαρμοσμένη στη γραμμή σας.
