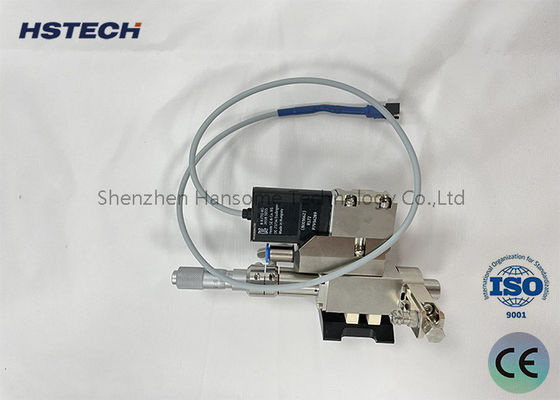

Βαλβίδα εκτόξευσης PUR με αρθρωτό σχεδιασμό HS-PF-PUR30CC Υψηλής ακρίβειας διανομής

Αρθρωτός Σχεδιασμός Βαλβίδα Ψεκασμού PUR HS-PF-PUR30CC Για Συγκόλληση Λιωμένης Κόλλας Υψηλής Ακρίβειας Χωρίς Επαφή

Εισαγωγή Προϊόντος

Η HS-PF-PUR30CC είναι μια βαλβίδα ψεκασμού PUR υψηλής απόδοσης σχεδιασμένη για την ακριβή διανομή λιωμένης κόλλας σε SMT, PCBA, συσκευασία ημιαγωγών, συναρμολόγηση LED και κατασκευή ηλεκτρονικών ειδών ευρείας κατανάλωσης. Υποστηρίζει ψεκασμό PUR, λιωμένης κόλλας και άλλων υγρών υψηλού ιξώδους χωρίς επαφή, βοηθώντας στην επίτευξη σταθερού μεγέθους σταγόνας, σταθερού πλάτους γραμμής και αξιόπιστης απόδοσης συγκόλλησης σε αυτοματοποιημένες γραμμές παραγωγής.

Με θάλαμο κόλλας 30CC με θέρμανση και ενσωματωμένο σχεδιασμό ελέγχου θερμοκρασίας, η βαλβίδα διατηρεί σταθερό ιξώδες κόλλας κατά τη συνεχή λειτουργία. Αυτό βοηθά στη μείωση του σχηματισμού νημάτων, της στάξης και των διακυμάνσεων όγκου που προκαλούνται από αλλαγές θερμοκρασίας, καθιστώντας την κατάλληλη για εφαρμογές ψεκασμού υψηλής ταχύτητας, υπογέμισης, συγκόλλησης άκρων, σφράγισης και δομικής συγκόλλησης.

Αρχή & Έλεγχος

1.Η βαλβίδα έγχυσης PUR αποτελείται από μια μονάδα θέρμανσης κυλίνδρου, μια μονάδα πώματος υπό πίεση, μια μονάδα θέρμανσης ακροφυσίου, μια μονάδα ροής, μια μονάδα σώματος βαλβίδας και μια μονάδα απαγωγής θερμότητας.

2.Η μονάδα θέρμανσης κυλίνδρου φέρει τον κύλινδρο καθώς και τη μονοβάθμια θέρμανση με ελεγχόμενη θερμοκρασία. Ο αρχικός καθαρισμός του τζελ ολοκληρώνεται.

3.Η μονάδα πώματος υπό πίεση σφραγίζει και πιέζει τον κύλινδρο και ελέγχει την πίεση εξόδου μέσω του ελεγκτή.

4.Η μονάδα απαγωγής θερμότητας αποβάλλει θερμότητα και μειώνει τον θόρυβο από το σώμα της βαλβίδας.

5.Η πιεζοηλεκτρική βαλβίδα έγχυσης υιοθετεί αρθρωτό σχεδιασμό, το μέρος που έρχεται σε επαφή με το τζελ σχεδιάζεται ως μονάδα δρομέα και το μέρος που δεν έρχεται σε επαφή με το τζελ σχεδιάζεται ως μονάδα σώματος βαλβίδας.

6. Η μονάδα ροής μπορεί να αλλάξει για να καλύψει τις απαιτήσεις διανομής σε διαφορετικές εφαρμογές.

7.Διάμετροι ακροφυσίων σε σειρά (από 40µm έως 500µm).

8.Τα ακροφύσια κατηγοριοποιούνται σε τύπο επίπεδου ψεκασμού, τύπο βελόνας και τύπο επέκτασης.

9.Οι μονάδες δρομέα πρέπει να καθαρίζονται τακτικά σε υπερηχητικό καθαριστή. Οι φλάντζες δεν πρέπει να βυθίζονται σε οργανικούς διαλύτες. Απαιτούνται ειδικά εργαλεία για τον καθαρισμό των ακροφυσίων για την αποφυγή ζημιάς στα ακροφύσια.

Ελεγκτής Βαλβίδας Ψεκασμού

1. Η οθόνη αφής ελέγχει την πιεζοηλεκτρική βαλβίδα έγχυσης και το σύστημα διανομής, υποστηρίζει επικοινωνία MES, ισχυρό, ασφαλές και αξιόπιστο.

2. Η οθόνη αφής υιοθετεί λειτουργία γραφικού ελέγχου, τα στοιχεία του συστήματος διανομής και η λειτουργία εμφάνισης ελέγχου εμφανίζονται γραφικά, κάτι που είναι συνοπτικό και διαισθητικό.

3.Συσκευή θέρμανσης ακροφυσίου: Το ακροφύσιο απαιτείται να θερμανθεί σε κατάλληλη θερμοκρασία πριν από τη διανομή. Η συσκευή θέρμανσης υιοθετεί μονοβάθμια λειτουργία θέρμανσης.

4.Η θέρμανση στο ακροφύσιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να επιτύχει την καλύτερη απόδοση του τζελ. Η καλύτερη απόδοση της κόλλας.

Θέρμανση ακροφυσίου και κυλίνδρου

1.Το ακροφύσιο απαιτείται να θερμανθεί σε κατάλληλη θερμοκρασία πριν από τη διανομή. Η συσκευή θέρμανσης υιοθετεί διβάθμια λειτουργία θέρμανσης.

2.Η θέρμανση στο ακροφύσιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να επιτύχει την καλύτερη απόδοση του τζελ. Η καλύτερη απόδοση της κόλλας.

Προδιαγραφές

Πλεονεκτήματα

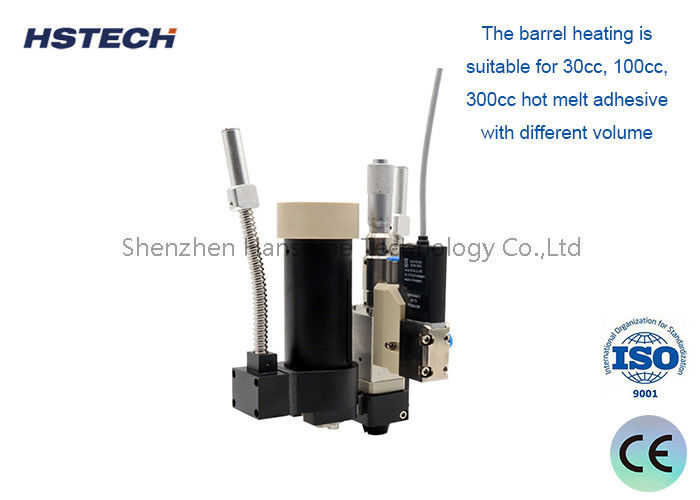

1.Η θέρμανση κυλίνδρου είναι κατάλληλη για λιωμένη κόλλα 30cc, 100cc, 300cc διαφορετικού όγκου.

2. Αρθρωτός σχεδιασμός, εύκολη αντικατάσταση εξαρτημάτων, απλή αποσφαλμάτωση, ευρύ φάσμα εφαρμογών διεργασιών.

3. Ο όγκος ψεκασμού μπορεί να είναι ακριβής έως 0.3nL, η ακρίβεια συνέπειας σταγόνων κόλλας ψεκασμού έως 98%.

4. Ελάχιστο πλάτος γραμμής 0.17mm, ελάχιστες διάμετροι σταγόνων 0.15mm της διαδικασίας ψεκασμού λιωμένης κόλλας μπορούν να πραγματοποιηθούν.

5. Μπορεί να ταιριάξει με οποιαδήποτε πλατφόρμα κίνησης στην αγορά.

Σενάρια Εφαρμογής

• Συναρμολόγηση SMT και PCBA
  Κατάλληλο για προ-στερέωση εξαρτημάτων, δομική συγκόλληση και τοπική διανομή κόλλας σε πλακέτες PCB και PCBA.
• Συγκόλληση PUR Λιωμένης Κόλλας
  Χρησιμοποιείται για διαδικασίες συγκόλλησης που απαιτούν θέρμανση κόλλας PUR, όπως σφράγιση πλαισίου, συγκόλληση άκρων και στερέωση συναρμολόγησης.
• Κατασκευή Ηλεκτρονικών Ειδών Ευρείας Κατανάλωσης
  Ιδανικό για smartphones, tablets, wearables, κάμερες και μικρές ηλεκτρονικές συσκευές που απαιτούν ακριβή τοποθέτηση κόλλας.
• Συναρμολόγηση Μονάδων LED και Φωτισμού
  Υποστηρίζει διανομή κόλλας για μονάδες LED, μπάρες φωτός, ψύκτρες και στερέωση οπτικών εξαρτημάτων.
• Συσκευασία Ημιαγωγών και Τσιπ
  Μπορεί να εφαρμοστεί σε διαδικασίες υπογέμισης, σφράγισης και προστατευτικής ενθυλάκωσης.
• Ηλεκτρονικά Αυτοκινήτων και Βιομηχανικά PCBA
  Βοηθά στη βελτίωση της συνέπειας συγκόλλησης για πλακέτες ελέγχου, μονάδες αισθητήρων, μονάδες ισχύος και συναρμολογήσεις υψηλής αξιοπιστίας.

Γιατί να Επιλέξετε τη Βαλβίδα Ψεκασμού PUR HS-PF-PUR30CC

• Εξειδικευμένη για Εφαρμογές PUR και Λιωμένης Κόλλας
  Η βαλβίδα έχει σχεδιαστεί για να χειρίζεται θέρμανση κόλλας υψηλού ιξώδους, καθιστώντας την κατάλληλη για απαιτητικές διαδικασίες διανομής PUR.
• Σταθερή Ποιότητα Ψεκασμού
  Ο ενσωματωμένος σχεδιασμός θέρμανσης και ροής βοηθά στη διατήρηση της σταθερότητας της κόλλας, μειώνοντας τον σχηματισμό νημάτων, τη στάξη και τον ασυνεπή όγκο σταγόνων.
• Προστασία Διεργασίας Χωρίς Επαφή
  Η διανομή ψεκασμού ελαχιστοποιεί την επαφή του ακροφυσίου με το προς κατεργασία αντικείμενο, βοηθώντας στην προστασία ευαίσθητων εξαρτημάτων και ανώμαλων επιφανειών.
• Εύκολη Ενσωμάτωση σε Αυτοματοποιημένες Γραμμές
  Μπορεί να τοποθετηθεί σε τυπικές πλατφόρμες διανομής και να ελεγχθεί μέσω ελεγκτών διανομής ή συστημάτων αυτοματισμού.
• Πρακτική Χωρητικότητα 30CC
  Ο θάλαμος 30CC εξισορροπεί τον χρόνο συνεχούς λειτουργίας και το αποτύπωμα του εξοπλισμού, υποστηρίζοντας αποτελεσματική παραγωγή χωρίς συχνές επαναπληρώσεις.
• Σχεδιασμός Φιλικός προς τη Συντήρηση
  Τα αρθρωτά εξαρτήματα επιτρέπουν ευκολότερο καθαρισμό, αντικατάσταση ακροφυσίων και καθημερινή συντήρηση, βοηθώντας στη μείωση των διακοπών παραγωγής.
• Διαθέσιμη Τεχνική Υποστήριξη
  Μπορούμε να βοηθήσουμε στην επιβεβαίωση κατάλληλων ακροφυσίων, ρυθμίσεων θερμοκρασίας, αντιστοίχισης ελεγκτή και παραμέτρων διεργασίας σύμφωνα με τον τύπο της κόλλας και την εφαρμογή σας.

Επικοινωνήστε Μαζί Μας για Προσφορά

Εάν χρειάζεστε μια αξιόπιστη βαλβίδα ψεκασμού PUR για διανομή λιωμένης κόλλας, η HS-PF-PUR30CC μπορεί να είναι μια ισχυρή επιλογή για αυτοματοποιημένη συγκόλληση και εφαρμογές ακριβείας.

Παρακαλούμε μοιραστείτε τον τύπο της κόλλας σας, το ιξώδες, το απαιτούμενο μέγεθος σταγόνας ή πλάτος γραμμής, την ταχύτητα διανομής, τη θερμοκρασία εργασίας και τις απαιτήσεις διεπαφής μηχανής. Θα σας βοηθήσουμε να προτείνουμε μια κατάλληλη διαμόρφωση και να παρέχουμε αντίστοιχη προσφορά.
