Ονομασία μάρκας: | HSTECH |
Αριθμός μοντέλου: | HS-2000S |
Μούβ: | 1 τεμάχιο |
τιμή: | Διαπραγματεύσιμα |
Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
Ικανότητα εφοδιασμού: | 500 τεμάχια το μήνα |

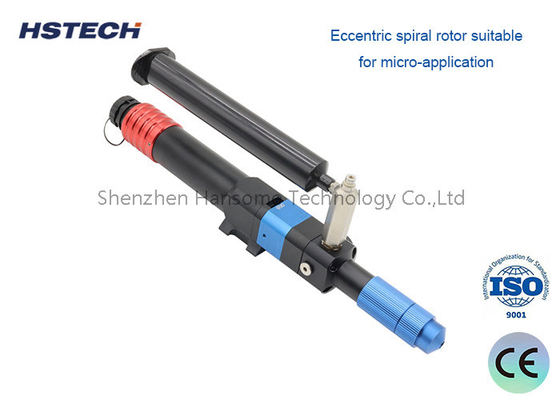

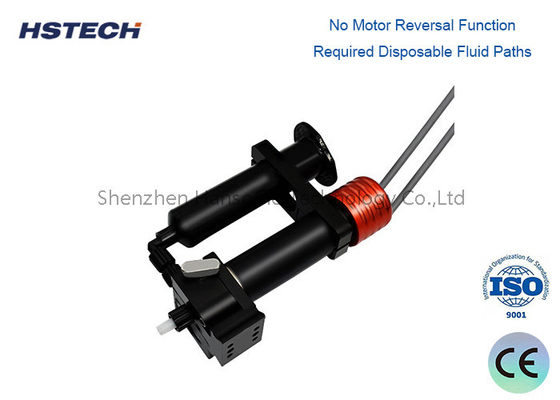

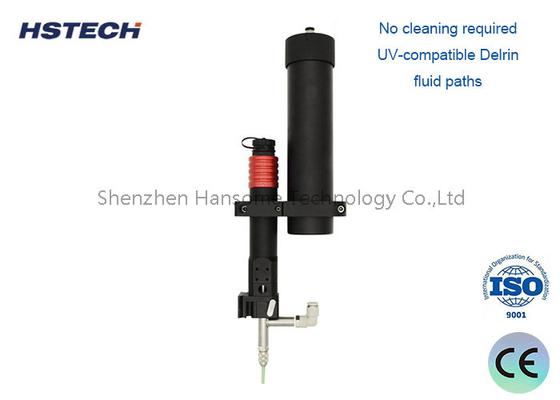

Υψηλής ακρίβειας περιστρεφόμενο κολάρο επιλογή πώλησης πάστα βρόγχος βαλβίδα υγρό διανομή βαλβίδα ελέγχου
Εισαγωγή
Η βαλβίδα διανομής είναι ένας σημαντικός εξοπλισμός αυτοματισμού που χρησιμοποιείται ευρέως στη βιομηχανία παραγωγής ηλεκτρονικών προϊόντων.Χρησιμοποιείται για τον ακριβή έλεγχο της διαδικασίας διάθεσης ή επικάλυψης διαφόρων υγρών υλικών.
Το παρακάτω είναι μια εισαγωγή στην ειδική κατάσταση της βαλβίδας διανομής:
περιγραφή του προϊόντος:
Η βαλβίδα διανομής είναι επαγγελματικός εξοπλισμός βαλβίδας ελέγχου διανομής υγρών.
Μπορεί να εφαρμόσει με ακρίβεια διάφορα υλικά υγρού (όπως κόλλα, μελάνι, πάστα συγκόλλησης κλπ.) σε καθορισμένες θέσεις.
Βασικές λειτουργίες και χαρακτηριστικά:
Ακριβής έλεγχος: Μέσω ακριβών ηλεκτρομαγνητικών ή πνευματικών συστημάτων ελέγχου, μπορεί να επιτευχθεί μικρομεγέθη, υψηλής ταχύτητας διανομή.
Σημαντική ευελιξία: εφαρμόζεται σε υγρά υλικά διαφορετικής ιξώδους και ροής, με ευρεία συμβατότητα.
Αυτοματοποίηση: Ενσωματώθηκε με αυτοματοποιημένες γραμμές παραγωγής για την επίτευξη πλήρους αυτοματοποίησης της διαδικασίας διανομής.
Υψηλή επαναληψιμότητα: Ο όγκος και η θέση κάθε δοσοδότη είναι ιδιαίτερα σταθεροί, εξασφαλίζοντας σταθερή ποιότητα του προϊόντος.
Καλή αντοχή: Χρησιμοποιώντας βιομηχανικά μέρη και υλικά, έχει μακρά διάρκεια ζωής.
Εύκολη συντήρηση: απλή δομή, βολική καθημερινή συντήρηση και επεξεργασία ελαττωμάτων.
αρχή λειτουργίας:
Το υγρό υλικό μεταφέρεται από το βαρέλι στο σώμα βαλβίδας της βαλβίδας διανομής.
Το ηλεκτρομαγνητικό ή πνευματικό σύστημα κίνησης ελέγχει με ακρίβεια τον χρόνο και την αντοχή ανοίγματος και κλεισίματος της βαλβίδας για την επίτευξη της απαιτούμενης ποσότητας και σχήματος διανομής.
Μετά την ολοκλήρωση της διανομής, η βαλβίδα κλείνει και το υγρό υλικό επιστρέφει αυτόματα στο βαρέλι.
Σενάρια εφαρμογής:
Χρησιμοποιείται ευρέως σε διάφορες διεργασίες παραγωγής ηλεκτρονικών προϊόντων, όπως μπαλώματα SMT, συναρμολόγηση κυκλωμάτων κλπ.
Χρησιμοποιείται για τη διάθεση και επικάλυψη ηλεκτρονικών εξαρτημάτων ακριβείας και πλακών PCB, όπως θερμοοδηγούμενη κόλλα, σφραγίδα κλπ.
Μπορεί επίσης να χρησιμοποιηθεί σε παραγωγικές διαδικασίες που απαιτούν ακριβή διάθεση σε βιομηχανίες τροφίμων, ιατρικής και άλλες βιομηχανίες.
Προδιαγραφές
Σχήμα | HS-2000S | HS-2000R |
Μέγεθος εμφάνισης (L*W*H) | Παραρτήματα σχέδια | Παραρτήματα σχέδια |
Βάρος | 350 γραμμάρια | 350 γραμμάρια |
Υλικό σώματος βαλβίδας | Ατσάλι/Αλουμίνιο/Ανθεκτικές στη διάβρωση σύνθετες ύλες | Ατσάλι/Αλουμίνιο/Ανθεκτικές στη διάβρωση σύνθετες ύλες |
Εισαγωγή υγρού | Τυπική σύριγγα πρόσβασης | Luer Lock Γυναίκα 1/4PNPT Γυναίκα |
Αποχέτευση υγρού | Κρατά οποιαδήποτε βελόνα | Λούερ κλειδαριά αρσενικό Λούερ κωνικό και καπάκι |
Ανοίξτε την πόρτα. | / | Δεξιά 10-32 UNF |
Εγκατάσταση κυλίνδρου | 5CC/10CC/30CC/50CC/300CC | / |
Πεδίο τάσης εισόδου | 4-24V DC 70 Psi (4.8bar) |
4-24V DC 70 Psi (4.8bar)
|
Μέγιστη πίεση υγρού | 0.1Mpa-8Mpa |
30 Psi ((2.07bar) 100 Psi ((6.9bar)
|
Συχνότητα λειτουργίας | Το ταχύτερο 2 δευτερόλεπτα 3 σημεία, η ταχύτερη ευθεία 50MM / s |
300+ φορές/λεπτο 400+ φορές/λεπτο |
Λιμένες εγκατάστασης | / | 1 ίντσες/25,4mm κανάλι 10-32 UNF |
Τρύπες τοποθέτησης | 20*20 τρύπες, ανατρέξτε στα σχέδια για λεπτομέρειες | / |
Περιοχή ιξώδους | 1000CPS-500000cps | 30K-1300Kcps |
Προδιαγραφές βίδες | HS-P6 Πιτς 4MM-Εισαγόμενο πλαστικό υλικό | Στροφή από χάλυβα βολφραμίου, πλάτος 6 mm |
Προδιαγραφές βίδες | Εισαγόμενο πλαστικό υλικό HS-P8 Pitch 3MM | / |
Προδιαγραφές βίδες | HS-P16 Πιτς 1MM-Εισαγόμενο πλαστικό υλικό | / |
Προδιαγραφές βίδες | Υλικό από χάλυβα βολφραμίου ανθεκτικό στην φθορά HS-P6-WG Pitch 4MM | / |
Προδιαγραφές βίδες | Υλικό από χάλυβα βολφραμίου ανθεκτικό στη φθορά HS-P8-WG Pitch 3MM | / |
Προδιαγραφές βίδες | HS-P16-WG Pitch 1MM-Αδύναμος στη φθορά χάλυβας βολφραμίου | / |
Ζωή των πλαστικών βιδών | Η πάστα συγκόλλησης μπορεί να χρησιμοποιηθεί για 2-3 μήνες με βάση μια εργάσιμη ημέρα 10 ωρών | / |
Η διάρκεια ζωής της βίδες από χάλυβα βολφραμίου | Η πάστα συγκόλλησης μπορεί να χρησιμοποιηθεί για 10-24 μήνες με βάση 10 ώρες εργασίας την ημέρα | / |
Ακατάλληλη κόλλα | 900CPS χαμηλής ή μικρότερης ιξώδους, κόλλα ταχείας ξήρανσης | / |
Ακατάλληλη μέθοδος τροφής | Βαρέλια πίεσης | / |
Ακριβότητα διανομής | 5% (με βάση την πραγματική κόλλα) με μεγάλο σφάλμα σωματιδίων | / |
Βάλτα καθαρισμού | Απλά χρησιμοποιήστε ένα πανί για να σκουπίσει το τεστ, μπορεί επίσης να καθαριστεί με νερό Tena | / |
