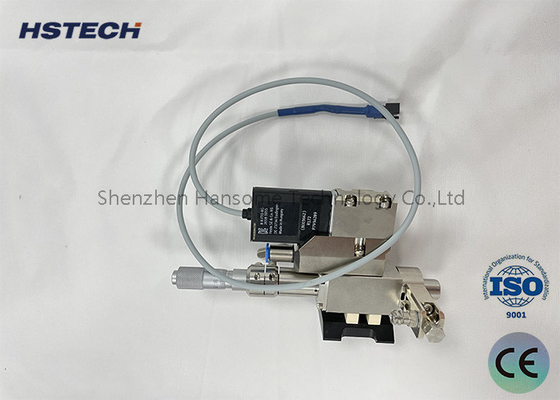

PT100 PUR Jetting Valve HS-PF-PUR30CC Βαλβίδα διανομής για συναρμολόγηση SMT/FPC/PCB

PT100 PUR Jetting Valve HS-PF-PUR30CC Βαλβίδα διανομής για SMT/FPC/PCB,Συναρμολόγηση

Εισαγωγή
Η βαλβίδα εκτόξευσης PUR είναι μια συσκευή που χρησιμοποιείται για την ακριβή ψεκασμό κόλλας πολυουρεθάνου (Polyurethane Adhesive) ή παρόμοιων υγρών υλικών υψηλής ιξώδους.αυτοκινητοβιομηχανία, αεροδιαστημικής και άλλων βιομηχανικών τομέων που απαιτούν ακριβή εφαρμογή κόλλας.

The working principle of PUR Jetting Valve is to spray polyurethane glue or other high-viscosity liquid materials from the nozzle through pneumatic or electromechanical driving to form precise glue lines or spots

Έχει τα ακόλουθα κύρια χαρακτηριστικά και λειτουργίες:

1.Υψηλής ακρίβειας εκτόξευση: Η βαλβίδα εκτόξευσης PUR χρησιμοποιεί προηγμένη τεχνολογία εκτόξευσης για τον έλεγχο της ποσότητας, της ταχύτητας και της θέσης της ένεσης κόλλας με πολύ ακριβή τρόπο.Αυτή η ακρίβεια το καθιστά κατάλληλο για εφαρμογές που απαιτούν υψηλής ακρίβειας εφαρμογή κόλλας, όπως η στερέωση και σφράγιση εξαρτημάτων ακριβείας.

2Ρυθμικότητα και προγραμματισμό: Ο εξοπλισμός διαθέτει ρυθμιζόμενες παραμέτρους ψεκασμού, όπως η πίεση ψεκασμού κόλλας, ο χρόνος ψεκασμού κόλλας και η λειτουργία ψεκασμού κόλλας.Αυτό επιτρέπει στους χειριστές να βελτιστοποιούν και να βελτιστοποιούν με βάση τις ειδικές ανάγκες των εφαρμογώνΟρισμένες βαλβίδες εκτόξευσης PUR έχουν επίσης προγραμματιζόμενες λειτουργίες, οι οποίες μπορούν να προεπιλέξουν πολλαπλές λειτουργίες ψεκασμού κόλλας και διαδρομές για να προσαρμοστούν στις διαφορετικές απαιτήσεις της διαδικασίας.

3.Αποτελεσματική παραγωγή: Η βαλβίδα εκτόξευσης PUR έχει γρήγορη ταχύτητα ψεκασμού κόλλας και χρόνο απόκρισης για την αύξηση της αποτελεσματικότητας της παραγωγής.μπορεί να ολοκληρώσει γρήγορα και με ακρίβεια την εργασία επικάλυψης με κόλλα, και βελτίωση της παραγωγικής ικανότητας και της αποδοτικότητας της παραγωγής.

4.Εντολή προσαρμοστικότητας: Η βαλβίδα εκτόξευσης PUR είναι κατάλληλη για υλικά κόλλας με ποικιλία ιξώδους και ρευστότητας, συμπεριλαμβανομένης της κόλλας πολυουρεθανίου, της κόλλας επωξείου, της κόλλας σιλικόνης κλπ.Η ευελιξία του σχεδιασμού του ακροφύλλου και της βαλβίδας επιτρέπει την προσαρμογή του σε διαφορετικές ιδιότητες κόλλας και ανάγκες εφαρμογής.

5Λειτουργία αυτοκαθαρισμού: Ορισμένες προηγμένες βαλβίδες εκτοξεύσεως PUR έχουν λειτουργία αυτοκαθαρισμού, η οποία μπορεί να αφαιρέσει την υπολειπόμενη κόλλα στο ακροφύσιο μέσω του καθαριστικού υγρού ή του αερίου,μείωση της συμφόρησης και της συντήρησης.

Αρχή & Έλεγχος

30CC PUR βαλβίδα εκτόξευσης
1Η βαλβίδα έγχυσης PUR αποτελείται από ενότητα θέρμανσης τύμπανου, ενότητα θωρακισμού υπό πίεση, ενότητα θέρμανσης πύλης, ενότητα διαδρομής ροής, ενότητα σώματος βαλβίδας και ενότητα διάσπασης θερμότητας.

2Η μονάδα θέρμανσης βαρέλι μεταφέρει το βαρέλι καθώς και την μονόσταξη θέρμανσης με ελεγχόμενη θερμοκρασία.

3Η πίεση του καπακιού στερεώνει και πιέζει το τύμπανο και ελέγχει την πίεση εξόδου μέσω του ελεγκτή.

4Η μονάδα εξαγωγής θερμότητας εξαλείφει τη θερμότητα και μειώνει τον θόρυβο από το σώμα της βαλβίδας.

5Η πιεζοηλεκτρική βαλβίδα ένεσης υιοθετεί ένα μοντελοποιημένο σχεδιασμό, το μέρος που έρχεται σε επαφή με το τζελ είναι σχεδιασμένο ως το μοντέλο τρέχου,και το μέρος που δεν έρχεται σε επαφή με το τζελ είναι σχεδιασμένο ως η ενότητα σώματος βαλβίδας.

6Η μονάδα πορείας ροής μπορεί να αλλάξει για να ανταποκρίνεται στις απαιτήσεις διανομής σε διαφορετικές εφαρμογές.

7Διάμετρος φουσκάλων σε σειρά (από 40 μm έως 500 μm).

8Οι ακροφύσια ταξινομούνται σε τύπο επίπεδης ροής, τύπο βελόνας και τύπο επέκτασης.

9Οι ενότητες τρέχουσας συσκευής πρέπει να καθαρίζονται τακτικά σε υπερηχητικό καθαριστικό. Οι σφραγίδες δεν πρέπει να βυθίζονται σε οργανικούς διαλύτες..

Ελεγκτής βαλβίδας αερισμού
1Η οθόνη αφής ελέγχει την πιεζοηλεκτρική βαλβίδα ένεσης και το σύστημα διανομής, υποστηρίζει την επικοινωνία MES, ισχυρή, ασφαλή και αξιόπιστη.

2Η οθόνη αφής υιοθετεί τη λειτουργία γραφικού ελέγχου, τα στοιχεία του συστήματος διανομής και η λειτουργία εμφάνισης ελέγχου εμφανίζονται γραφικά, η οποία είναι συνοπτική και διαισθητική.

3Η συσκευή θέρμανσης με βύσμα: Η συσκευή θέρμανσης χρησιμοποιεί μια λειτουργία θέρμανσης ενός σταδίου.

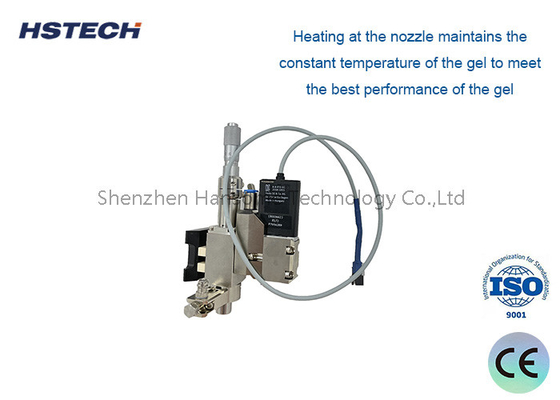

4Η θέρμανση στο στόμιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να ικανοποιήσει τις καλύτερες επιδόσεις του τζελ.

Θέρμανση με ακροφύσιο και βαρέλι

1Η συσκευή θέρμανσης υιοθετεί λειτουργία θέρμανσης δύο σταδίων.

2Η θέρμανση στο στόμιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να ικανοποιήσει τις καλύτερες επιδόσεις του τζελ.

Προδιαγραφές

Πλεονεκτήματα

1Η θέρμανση του βαρελιού είναι κατάλληλη για 30cc, 100cc, 300cc κολλήματα θερμής τήξης με διαφορετικό όγκο.

2. Μονωματοποιημένη σχεδίαση, εύκολη αντικατάσταση εξαρτημάτων, απλή εντοπισμός, ευρύ φάσμα εφαρμογών διαδικασίας.

3Ο όγκος ψεκασμού μπορεί να είναι ακριβής έως 0,3nL, η ακρίβεια της συνέπειας σημείων πρόσδεσης ψεκασμού έως 98%.

4. Ελάχιστο πλάτος γραμμής 0,17 mm, ελάχιστο διάμετρος σημείων 0,15 mm της διαδικασίας ψεκασμού κολλήματος θερμής τήξης μπορεί να πραγματοποιηθεί.

5Μπορεί να ταιριάξει με οποιαδήποτε πλατφόρμα κίνησης στην αγορά.

Πεδίο εφαρμογής

SMT/FPC/PCB,Συναρμολόγηση,Συναρμολόγηση οθονών επίπεδης οθόνης, συσκευασία ημιαγωγών, βιομηχανία LED, βιομηχανία ιατρικών εξοπλισμών,βιομηχανία εσώρουχων χωρίς σήμανση.
