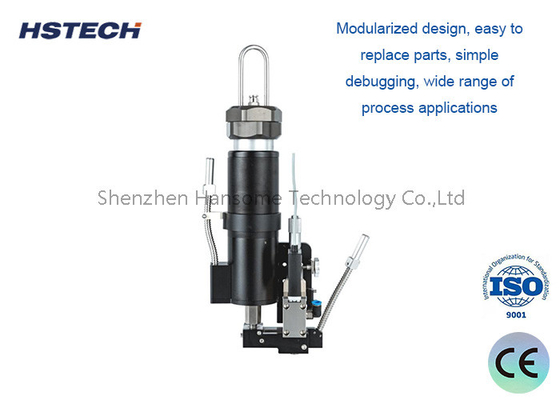

Κελύφη εκτόξευσης PUR ακριβείας με επίπεδη βελόνα εκτόξευσης και επιλογές ακροφύρου επέκτασης

Συμβατό με διάφορες εφαρμογές και πλατφόρμες κίνησης

Αρχή & Έλεγχος

300Κεφάλαιο 3
1Η βαλβίδα έγχυσης PUR αποτελείται από ενότητα θέρμανσης τύμπανο, ενότητα θωρακισμού υπό πίεση, ενότητα θέρμανσης πίδακα, ενότητα διαδρομής ροής, ενότητα σώματος βαλβίδας και ενότητα διάσπασης θερμότητας.

2Η μονάδα θέρμανσης βαρέλι μεταφέρει το βαρέλι καθώς και την μονόσταξη θέρμανσης με ελεγχόμενη θερμοκρασία.

3Η πίεση του καπακιού στερεώνει και πιέζει το τύμπανο και ελέγχει την πίεση εξόδου μέσω του ελεγκτή.

4Η μονάδα εξαγωγής θερμότητας εξαλείφει τη θερμότητα και μειώνει τον θόρυβο από το σώμα της βαλβίδας.

5Η πιεζοηλεκτρική βαλβίδα ένεσης υιοθετεί ένα μοντελοποιημένο σχεδιασμό, το μέρος που έρχεται σε επαφή με το τζελ είναι σχεδιασμένο ως το μοντέλο δρομέα,και το μέρος που δεν έρχεται σε επαφή με το τζελ είναι σχεδιασμένο ως η ενότητα σώματος βαλβίδας.

6Η μονάδα πορείας ροής μπορεί να αλλάξει για να ανταποκρίνεται στις απαιτήσεις διανομής σε διαφορετικές εφαρμογές.

7Διάμετρος πίδακας σε σειρά (από 40 μm έως 500 μm).

8Οι ακροφύσια ταξινομούνται σε τύπο επίπεδης ροής, τύπο βελόνας και τύπο επέκτασης.

9Οι ενότητες τρέχουσας συσκευής πρέπει να καθαρίζονται τακτικά με υπερηχητικό καθαριστικό. Οι σφραγίδες δεν πρέπει να βυθίζονται σε οργανικούς διαλύτες. Απαιτούνται ειδικά εργαλεία για το καθαρισμό των ακροβωτίων για να αποφευχθεί η βλάβη των ακροβωτίων..

Ελεγκτής βαλβίδας αερισμού
1Η οθόνη αφής ελέγχει την πιεζοηλεκτρική βαλβίδα έγχυσης και το σύστημα διανομής, υποστηρίζει την επικοινωνία MES, ισχυρή, ασφαλή και αξιόπιστη.
2Η οθόνη αφής υιοθετεί τη λειτουργία γραφικού ελέγχου, τα στοιχεία του συστήματος διανομής και η λειτουργία εμφάνισης ελέγχου εμφανίζονται γραφικά, η οποία είναι συνοπτική και διαισθητική.
3Η συσκευή θέρμανσης με βύσμα: ο βύσμας πρέπει να θερμαίνεται σε κατάλληλη θερμοκρασία πριν από τη διάθεση.
4Η θέρμανση στο στόμιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να ικανοποιήσει τις καλύτερες επιδόσεις του τζελ.

Θέρμανση με ακροφύσιο και βαρέλι

1Η συσκευή θέρμανσης υιοθετεί λειτουργία θέρμανσης δύο σταδίων.
2Η θέρμανση στο στόμιο διατηρεί τη σταθερή θερμοκρασία του τζελ για να ικανοποιήσει τις καλύτερες επιδόσεις του τζελ.

Προδιαγραφές

Πλεονεκτήματα

1Η θέρμανση του βαρελιού είναι κατάλληλη για 30cc, 100cc, 300cc κολλήματα θερμής τήξης με διαφορετικό όγκο.

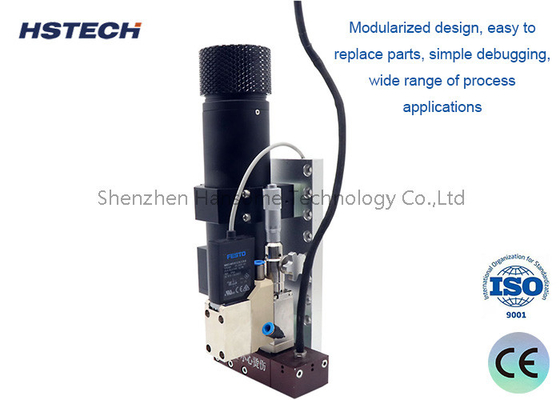

2. Μονωματοποιημένη σχεδίαση, εύκολη αντικατάσταση εξαρτημάτων, απλή αποδιορθωτική επεξεργασία, ευρύ φάσμα εφαρμογών διαδικασίας.
3Ο όγκος ψεκασμού μπορεί να είναι ακριβής έως 0,3nL, η ακρίβεια της συνέπειας σημείων πρόσδεσης ψεκασμού έως 98%.
4. Ελάχιστο πλάτος γραμμής 0,17 mm, ελάχιστο διάμετρος σημείων 0,15 mm της διαδικασίας ψεκασμού κολλήματος καυτής τήξης μπορεί να πραγματοποιηθεί.
5Μπορεί να ταιριάξει με οποιαδήποτε πλατφόρμα κίνησης στην αγορά.

Πεδίο εφαρμογής

SMT/FPC/PCB,Συναρμολόγηση,Συναρμολόγηση οθόνων επίπεδης οθόνης, συσκευασία ημιαγωγών, βιομηχανία LED, βιομηχανία ιατρικών εξοπλισμών,βιομηχανία εσώρουχων χωρίς σήμανση.
