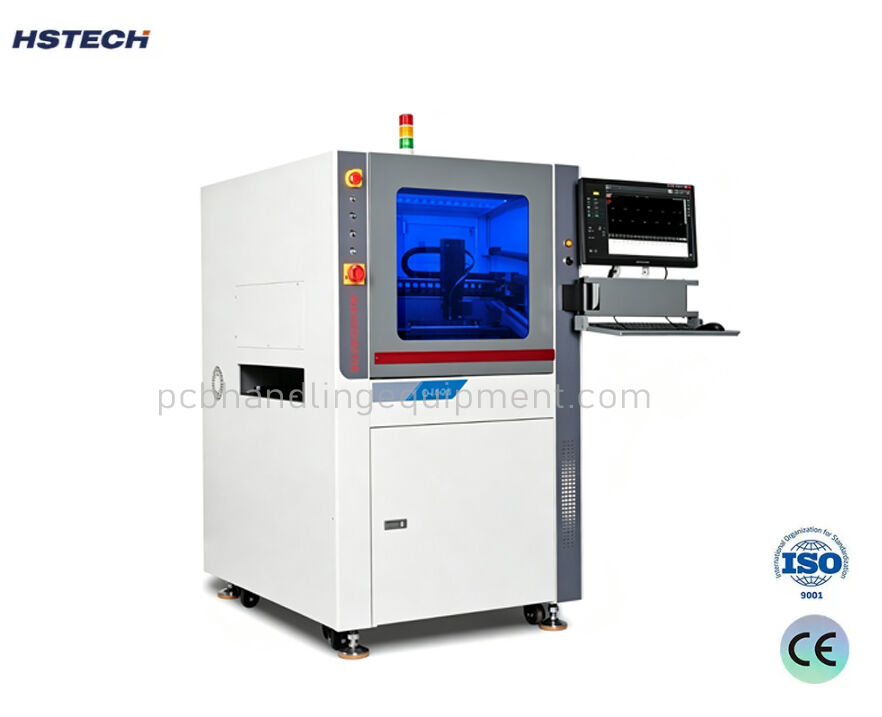

Μηχανή διανομής κόλλας μονής τροχιάς υψηλής ταχύτητας με βαλβίδα έγχυσης χωρίς επαφή

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	D450S/D1200S
Μούβ:	1 PC
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Μηχάνημα διανομής κόλλας

Μέθοδος Ελέγχου:

PLC + Κάρτα Ελέγχου Κίνησης

Οπτική τοποθέτηση CCD:

αντιστάθμιση αποζημίωσης για τη θέση

Δυνατότητα διανομής:

10CC / 30CC / 50CC / 60CC

Καθαρισμός ακροφυσίου βαλβίδας:

Καθαρισμός με ηλεκτρική σκούπα

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

μηχανή διανομής κόλλας μονής τροχιάς

διανομέας κόλλας βαλβίδας έγχυσης χωρίς επαφή

μηχανή διανομής κόλλας υψηλής ταχύτητας

Περιγραφή του προϊόντος

Μηχανή διανομής κόλλας υψηλής ταχύτητας με μία μόνο γραμμή με βαλβίδα ένεσης χωρίς επαφή

Ο διανομέας κόλλας σειράς D διαθέτει προηγμένο σχεδιασμό κατάλληλο για διάφορα περιβάλλοντα παραγωγής, προσφέροντας εξαιρετική απόδοση κόστους.Η ολοκληρωμένη διαμόρφωση πληροί τις απαιτήσεις διάθεσης για υποστρώματα διαφορετικών προδιαγραφών.

Χρησιμοποιεί τεχνολογία βαλβίδας ένεσης χωρίς επαφή για να εξασφαλίσει την ομοιομορφία διανομής, την αύξηση της παραγωγικότητας και την ελαχιστοποίηση της απώλειας υλικού.Συνδυάζει πολλαπλές τεχνολογίες διανομής για την παροχή προσαρμοσμένων λύσεων.

Προδιαγραφές επιδόσεων μικροδιανομής

Ελάχιστη διάμετρος σημείου διανομής: 0,2 mm
Ελάχιστο πλάτος γραμμής: 0,25 mm
Επιτρεπόμενο πλάτος υπερχείλισης κόλλας: 0,1 mm
Ελάχιστος όγκος χορήγησης: 2nl

Ο έλεγχος μικρού όγκου σε επίπεδο νανολιτρών ικανοποιεί τις απαιτήσεις κατασκευής εξαιρετικής ακρίβειας για μικροτσίπ, μικροσκοπικά εξαρτήματα και εξαιρετικά λεπτά FPC,αποτελεσματική μείωση των ελαττωμάτων και βελτίωση της απόδοσης του τελικού προϊόντος.

Τεχνικές προδιαγραφές

Άρθρο (Πρότυπο)	D450S	D1200S
Μονολιθικό πλαίσιο	Δοκιμαστική μονάδα	Δοκιμαστική μονάδα
Μέθοδος ελέγχου	ΠΛΚ + κάρτα ελέγχου κίνησης	ΠΛΚ + κάρτα ελέγχου κίνησης
Οπτική τοποθέτηση CCD	Αποζημίωση αντιστάθμισης για θέση	Αποζημίωση αντιστάθμισης για θέση
Οδός μεταφοράς	Μεταφορέας ζώνης υψηλής θερμοκρασίας, μονοτοκινητόδρομος (προαιρετική τριτοτοκινητόδρομος)	Μεταφορέας ζώνης υψηλής θερμοκρασίας, μονοτοκινητόδρομος (προαιρετική τριτοτοκινητόδρομος)
Μεταφορά με κινητήρα βήματος	00,815 m/min	00,815 m/min
Αυτόματη ρύθμιση πλάτους	Μία γραμμή: 50~510mm	Μία γραμμή: 50~510mm
Τρόπος οδήγησης X/Y/Z	Σερβοκινητήρας + στροφή σφαίρας (προαιρετικός γραμμικός κινητήρας)	Λειτουργικό κινητήρα στον άξονα Χ· κινητήρας σερβοκινητήρα στον άξονα Y/Z + στροφή σφαίρας
Μέγιστη ταχύτητα	1000 mm/s	1000 mm/s
Ακριβότητα λειτουργίας	±0,02 mm	±0,02 mm
Δοκιμαστικό εγκεφαλικό	Χ = 510 mm, Υ = 510 mm, Ζ = 100 mm	Χ = 1200mm, Υ = 510mm, Ζ = 100mm
Ποσότητα εφοδιασμένης βαλβίδας	Πρότυπο ένα σετ (προαιρετικά δύο σετ, διπλή διαφορά βαλβίδων ηλεκτρικά ρυθμιζόμενη)	Πρότυπο ένα σετ (προαιρετικά δύο σετ, διπλή διαφορά βαλβίδων ηλεκτρικά ρυθμιζόμενη)
Θέρμανση βαλβίδας	Θερμοκρασία περιβάλλοντος ~ 100°C	θερμοκρασία περιβάλλοντος ~ 80°C, ±3°C
Δυνατότητα διανομής	10CC / 30CC / 50CC / 60CC	10CC / 30CC / 50CC / 60CC
Ανίχνευση κόλλας	Αυτόματη ανίχνευση	Αυτόματη ανίχνευση
Καθαρισμός φουσκάλας βαλβίδας	Καθαρισμός με ηλεκτρική σκούπα	Καθαρισμός με ηλεκτρική σκούπα
Διασύνδεση επικοινωνίας	SMEMA	SMEMA
Τρόπος προγραμματισμού	Εικονικό προγραμματισμό εκτός διαδικτύου ή σε απευθείας σύνδεση	Εισαγωγή οποιουδήποτε αρχείου μηχανής ετοιμασίας ή διαδικτυακού οπτικού προγραμματισμού
Τεχνολογία	220V 50/60Hz	220V 50/60Hz
Πίεση αέρα	0.6 Mpa	0.6 Mpa
Συνολική ισχύς	2.4 KW	3 KW
Συνολικό βάρος	650 κιλά	750 κιλά
Πρότυπο ασφάλειας	CE	CE

Πρωταρχικοί τομείς εφαρμογής

Ο υψηλής ταχύτητας διανομέας D450S εξυπηρετεί την κατασκευή υγρών ακριβείας σε βιομηχανίες ηλεκτρονικών ειδών υψηλής ποιότητας, καλύπτοντας 9 βασικές διεργασίες:

Υπογεμισμα:Πλήρωση κάτω για BGA και στοιβαγμένα τσιπ POP για την ενίσχυση της αντοχής σε κρούσματα και την προστασία από υγρασία
Πληροφορίες για την κατασκευή και τη λειτουργία των συσκευών:Απομόνωση PCB, υδατοστεγή και προστατευτική επικάλυψη κατά της διάβρωσης
Δάμα και γέμισμα:Κατασκευή φράγματος ακολουθούμενη από γέμιση για μεγάλα θραύσματα με σκοπό την αποφυγή της υπερχείλισης κόλλας
COB Συσκευασία:Ενσωμάτωση για LED COB και τσιπ αισθητήρων κάμερας
Ενίσχυση συστατικού FPC:Ενισχύστε τις ευέλικτες πλακέτες κυκλωμάτων και τις περιοχές κάμψης
Εγκατασκευή πιν:Απομόνωση και σφράγιση των τερματικών συνδέσμων
Συσκευασία POP σε στοίβα:Γεμίσματα μικρού όγκου για πολυεπίπεδη συσσωματωμένα τσιπ
Εργασία κόκκινης κόλλας SMT:Μεγάλη ταχύτητα σημεία & γραμμική ζωγραφική με SMT κόκκινη κόλλα
Συμπλέκτες θερμής τήξης:Συσσωρευτική δέσμευση για καταναλωτικά ηλεκτρονικά περιβλήματα και οπτικά εξαρτήματα

Συμβατά υλικά:Πλήρωμα υπογεμίσματος, UV κόλλα, κόκκινη κόλλα SMT, κόλλα θερμής τήξης, συμμορφική επίστρωση, επωξική ρητίνη, ασημένια πάστα αγωγιμότητας, προστατευτικό βερνίκι και άλλα υλικά υγρών.

Τυπικός εξοπλισμός και υποστήριξη υπηρεσιών

Τυπικό πακέτο παράδοσης:Κεντρική μηχανή, τυποποιημένη βαλβίδα έγχυσης, μονάδα ελέγχου θερμοκρασίας, σύστημα οπτικής απεικόνισης CCD, λογισμικό λειτουργίας, τυποποιημένο εξοπλισμό, εγχειρίδιο χρήσης και εργαλεία εγκατάστασης
Εγκατάσταση και θέση σε λειτουργία:Εγκατάσταση μηχανών επί τόπου, δέσμευση της γραμμής παραγωγής, εκπαίδευση χειριστών και βελτιστοποίηση παραμέτρων διαδικασίας
Υπηρεσία εγγύησης:1 έτος εγγύηση πλήρους μηχανής· διαθέσιμη παρατεταμένη εγγύηση για βαλβίδες πυρήνα και κινητήρες εφοδιασμού· τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής με 24ωρη online ανταπόκριση σε σφάλματα
Υποστήριξη διαδικασιών:Δωρεάν συμβουλευτική για την επιλογή κόλλας, δοκιμή δειγμάτων στη διαδικασία διάθεσης και ανάπτυξη προσαρμοσμένων λύσεων

Στόχος βιομηχανίες

Συσκευές ημιαγωγών, καταναλωτικά ηλεκτρονικά προϊόντα, έξυπνα φορητά, ηλεκτρονικά οχήματα, νέα ενέργεια, οπτικά φακούς, ευέλικτα κυκλώματα FPC, ιατρικά προϊόντα, οθόνες LED, εργοστάσια συναρμολόγησης SMT
