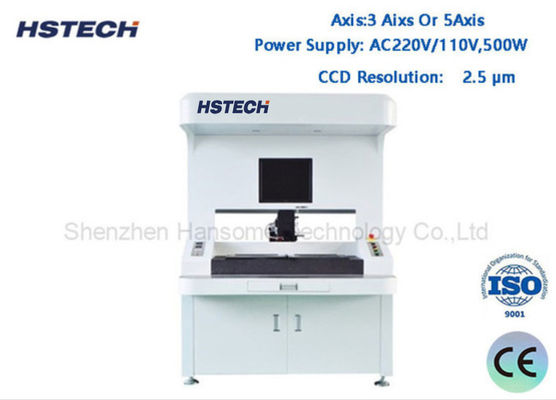

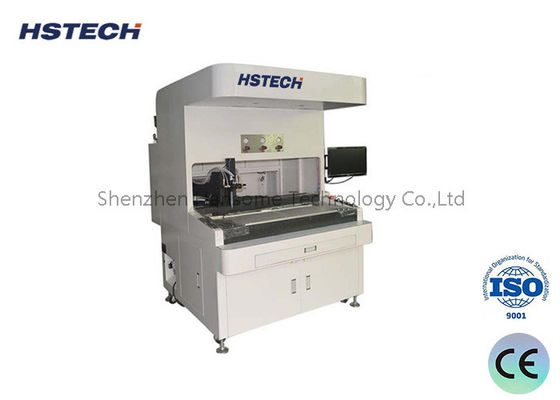

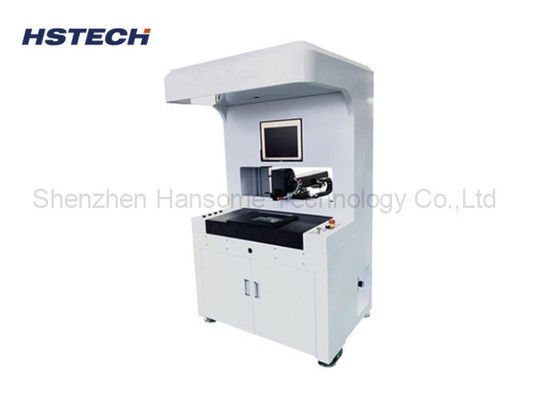

Μηχανή διανομής οπτικής κόλλας CCD 3 άξονες με σύστημα διπλού πίνακα και ακρίβεια ± 0,02 mm για συναρμολόγηση SMT PCB

Name: Μηχανή διανομής οπτικής κόλλας CCD 3 άξονες με σύστημα διπλού πίνακα και ακρίβεια ± 0,02 mm για συναρμολόγηση SMT PCB
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-VS400
Price: 6,005.00 USD
Availability: InStock

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-VS400
Μούβ:	1 τεμ
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

3Axis οπτική μηχανή διανομής κόλλας

Αξονας:

3 Aixs ή 5Axis

Διάσταση μηχανής:

1060x1200x1700 χιλιοστά

Ανάλυση CCD:

2,5 Μm

Τροφοδοτικό:

AC220V/110V, 500W

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Περιγραφή του προϊόντος

HS-VS400 Μηχανή διάθεσης οπτικής κόλλας με διπλό πίνακα θέσης CCD 3 άξων

Υψηλής ακρίβειας μηχανή διανομής οπτικής κόλλας CCD 3 άξων με σύστημα διπλού τραπεζιού, ακρίβεια ± 0,02 mm, αυτόματη διανομή για γραμμή συναρμολόγησης SMT PCB.Βελτίωση της αποδοτικότητας της παραγωγής και μείωση του κόστους εργασίας.

Επισκόπηση του προϊόντος

ΗHS-VS400 Μηχανή διάθεσης οπτικής κόλλας με διπλό πίνακα θέσης CCD 3 άξωνείναι ένα υψηλής ακρίβειας αυτόματο σύστημα διανομής που έχει σχεδιαστεί για σύγχρονηΗλεκτρονικές γραμμές κατασκευής SMT, PCB και ηλεκτρονικών προϊόντωνΕξοπλισμένο με ένα προηγμένοΣύστημα εντοπισμού θέσης οραματισμού CCD (ανακαθάριση 2,5 μm)Η συσκευή αυτή εξασφαλίζει υψηλής ακρίβειας διανομή κόλλας με σταθερή επαναληπτικότητα και γρήγορη ταχύτητα παραγωγής.σχεδιασμός διπλού τραπεζιού, επιτρέπει συνεχή λειτουργία, ενώ το ένα τραπέζι διανέμει ενώ το άλλο φορτώνει/αποφορτώνει, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.

Βασικά χαρακτηριστικά

Σύστημα υψηλής ακρίβειας εντοπισμού θέσης οπτικής επαφής CCD- 2,5 μm ανάλυση CCD για ακριβή ευθυγράμμιση με έξυπνο σύστημα οπτικής αναγνώρισης που μειώνει το ανθρώπινο λάθος
Συνεχή παραγωγή διπλού τραπεζιού- Ένα τραπέζι λειτουργεί ενώ το άλλο φορτώνει/αφόρτωσε, βελτιώνοντας σημαντικά την αποτελεσματικότητα της γραμμής SMT για περιβάλλοντα μαζικής παραγωγής
Υψηλής ακρίβειας διανομή- Ακρίβεια επαναλήψεως: ±0,02 mm με ακρίβεια αναγνώρισης: ±0,0125 mil για σταθερή ποιότητα προϊόντος
Ικανότητα παραγωγής υψηλής ταχύτητας- Μέγιστη ταχύτητα: 1000 mm/min για την υποστήριξη παραγωγής μεγάλου όγκου
Ευφυές σύστημα ελέγχου- Λογισμικό διανομής με βάση τα Windows με λειτουργία χειροκίνητης εκπαίδευσης για εύκολη λειτουργία και γρήγορη εγκατάσταση
Βιομηχανική ποιότητα κατασκευής- Σώμα μηχανής από ανοξείδωτο χάλυβα με σταθερή δομή σχεδιασμένο για βιομηχανική παραγωγή 24/7.

Τεχνικές προδιαγραφές

Προδιαγραφές	Λεπτομέρειες
Ονομασία του προϊόντος	Μηχανή διανομής οπτικής κόλλας
Σχήμα	HS-VS400
Υψόμετρο μετάδοσης	920±20 mm
Μέγεθος πίνακα	300 × 400 χιλιοστά
Πίνακας Ποσότητα	Μοναδικό ή διπλό τραπέζι (διαμορφώσιμο από τον πελάτη)
Εγκατάσταση	Προσαρμοσμένο
Ανάλυση CCD	2.5 μm
Μέγιστη ταχύτητα	1000 mm/min
Περιοχή ιξώδους της κόλλας	≤ 5000 LPS
Επαναλαμβανόμενη ακρίβεια	±0,02 mm
Ακριβότητα αναγνώρισης	±0,0125mil
Ηλεκτρική τροφοδοσία	AC220/110V, 500W
Πίεση αέρα	00,5-0,7Mpa
Τάγμα κόλλας	10L, χειροκίνητη ανάμειξη
Πηγή φωτός	Πηγή φωτός LED
Γραμμική ρύθμιση οδηγού	Ευφυής ρύθμιση
Τρόπος προγραμματισμού	Εγχειρίδιο διδασκαλίας
Λογισμικό	Λογισμικό διανομής Windows +
Μέθοδος ψεκασμού	Αυτοματοποιημένο
Συνολική ισχύς	2.6kW
Σώμα μηχανής	Ατσάλι ατσάλι
Βάρος μηχανής	600 κιλά
Μέγεθος μηχανής	1060 × 1200 × 1700 mm

Βιομηχανίες εφαρμογής

Η γραμμή συναρμολόγησης PCB SMT
Κατασκευή ηλεκτρονικών ειδών κατανάλωσης
Παραγωγή φωτισμού LED
Ηλεκτρονικά οχήματα
Συσκευές ημιαγωγών
Κατασκευή έξυπνων συσκευών

Γιατί να επιλέξετε την οπτική συσκευή διανομής υγρά HS-VS400;

Σε σύγκριση με τις χειροκίνητες συσκευές ή τις παραδοσιακές μηχανές, η HS-VS400 παρέχει:

Μεγαλύτερη αποδοτικότητα παραγωγής
Λιγότερη εξάρτηση από την εργασία
Μειωμένα απόβλητα κόλλας
Περισσότερη σταθερότητα της ποιότητας των προϊόντων
Ταχύτερη απόδοση επένδυσης για τις γραμμές παραγωγής

Πονηρά σημεία που λύνουμε

Πολλοί κατασκευαστές SMT αντιμετωπίζουν:

Μη συνεπής χειροκίνητη διανομή κόλλας
Χαμηλή ταχύτητα παραγωγής
Υψηλό κόστος εργασίας
Κακή ακρίβεια διάθεσης
Θέματα υλικών αποβλήτων και επεξεργασίας

Το HS-VS400 λύνει όλα αυτά τα προβλήματα με την αυτοματοποίηση + τεχνολογία θέσης οράματος.
