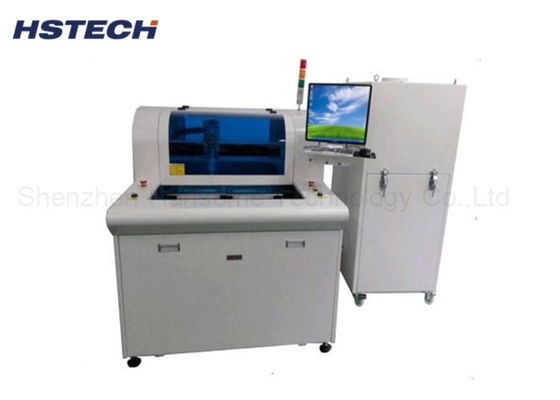

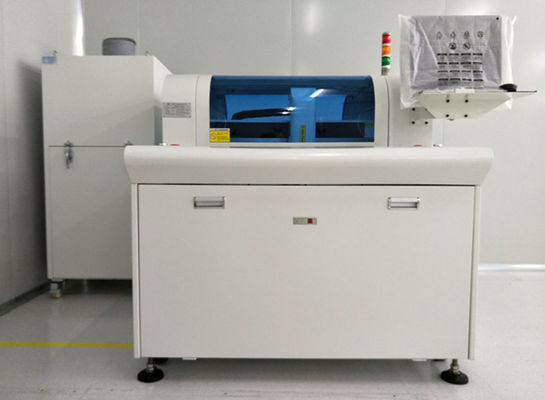

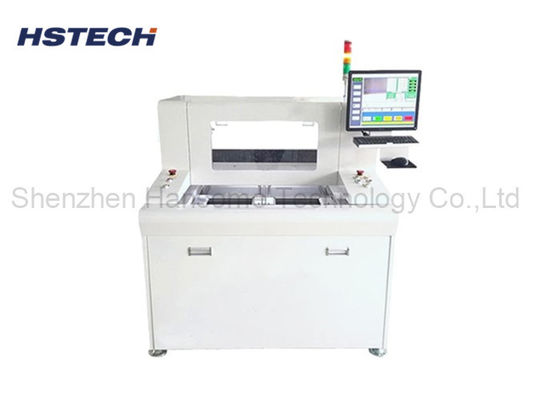

Διπλή πλατφόρμα 4 άξονες PCBA Router Machine Αυτοματοποιημένη μηχανή απομόνωσης PCB με ανίχνευση CCD

Διπλή πλατφόρμα 4 άξονες PCBA Router Machine Αυτοματοποιημένη μηχανή απομόνωσης PCB με ανίχνευση CCD

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	RM-560
Μούβ:	1 τεμ
τιμή:	negotiable
Όροι πληρωμής:	T/T
Ικανότητα εφοδιασμού:	50 ΗΜ/Μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,ISO

Όνομα προϊόντος:

Μηχανή δρομολογητών PCBA

Άλλο Όνομα:

Αυτόματος δρομολογητής PCB

Δυναμικό:

AC380V 50Hz

Στρίψιμο δρομολόγησης:

6000 σ.α.λ

Μικτό βάρος:

700 κιλά

Εγγύηση:

1 Έτος

Συσκευασία λεπτομέρειες:

Ξύλινος

Δυνατότητα προσφοράς:

50 ΗΜ/Μήνα

Επισημαίνω:

Μηχάνημα δρομολογητή PCBA 4 αξόνων με ανίχνευση CCD

αυτόματη μηχανή αποσυναρμολόγησης PCB με CCD

δρομολογητής αποσυναρμολόγησης PCB διπλής πλατφόρμας

Περιγραφή του προϊόντος

Μηχάνημα δρομολογητή PCBA διπλής πλατφόρμας 4 αξόνων

Αυτόματο μηχάνημα αποεπικάλυψης PCB με ανίχνευση CCD για ακριβή διαχωρισμό των συγκροτημάτων PCBA μετά την επεξεργασία SMT.

Επισκόπηση προϊόντος

Αυτός ο αυτόματος δρομολογητής αποσυναρμολόγησης PCB διπλής πλατφόρμας είναι εξοπλισμός διαχωρισμού ακριβείας ειδικά σχεδιασμένος για κοπή PCBA μετά τη διαδικασία SMT. Διαθέτοντας γραμμικούς οδηγούς υψηλής ακρίβειας HIWIN, σύστημα πλήρους σερβοκίνησης 4 αξόνων και σταθερό άξονα δρομολόγησης υψηλής ταχύτητας 6000 RPM, το μηχάνημα λειτουργεί πλήρως αυτόματα ακολουθώντας προ-προγραμματισμένες διαδρομές κοπής.

Αντιμετωπίζει αποτελεσματικά τις απαιτήσεις διαχωρισμού για PCB που συνδέονται με οπές σφραγίδας, καμπύλες πλακέτες κυκλωμάτων και διάφορα συγκροτήματα ακανόνιστου σχήματος, αντικαθιστώντας τους ξεπερασμένους παραδοσιακούς διαχωριστές V-Cut για να προσφέρει καθαρότερα αποτελέσματα αποσυναρμολόγησης χωρίς στρες.

Χρησιμοποιώντας το λειτουργικό σύστημα Windows με ενσωματωμένη ανίχνευση οπτικού εντοπισμού θέσης CCD, οι χειριστές μπορούν να παρακολουθούν ολόκληρη τη διαδικασία κοπής σε πραγματικό χρόνο, διασφαλίζοντας σταθερή ακρίβεια κατεργασίας και σταθερή ποιότητα τελικού PCB για μαζική παραγωγή ηλεκτρονικών.

Αρχή Εργασίας

Εισαγωγή αρχείων & Ρύθμιση προγράμματος:Οι χειριστές εισάγουν αρχεία PCB Gerber ή σημειώνουν χειροκίνητα κομμάτια κοπής στο σύστημα ελέγχου αφής των Windows για να δημιουργήσουν ανεξάρτητα προγράμματα δρομολόγησης για κάθε μοντέλο πλακέτας.
Βαθμονόμηση οπτικής θέσης CCD:Η ενσωματωμένη κάμερα CCD εντοπίζει αυτόματα τα πιστά σημάδια PCB για τη βαθμονόμηση των κομματιών κοπής, εξαλείφοντας τα σφάλματα χειροκίνητης τοποθέτησης.
Δρομολόγηση ακριβείας με σερβομηχανισμό:Το σύστημα σερβοκινητήρα 4 αξόνων οδηγεί τον άξονα υψηλής ταχύτητας 6000 RPM για να κινείται κατά μήκος προκαθορισμένων μονοπατιών. Το αιχμηρό κομμάτι δρομολόγησης κόβει απαλά τις γλωττίδες σύνδεσης PCB χωρίς να τεντώνει ή να ραγίζει τα εξαρτήματα στο PCBA.
Συλλογή σκόνης & Έξοδος τελικής σανίδας:Ένας ενσωματωμένος εσωτερικός συλλέκτης σκόνης απορροφά όλα τα υπολείμματα κοπής και τη σκόνη ρητίνης κατά τη λειτουργία για να διατηρεί τη ζώνη εργασίας καθαρή. Μετά την ολοκλήρωση της δρομολόγησης, τα ολοκληρωμένα διαχωρισμένα PCB είναι έτοιμα για εκφόρτωση.

Βασικά Χαρακτηριστικά

6000 RPM άτρακτος δρομολόγησης υψηλής ταχύτητας για ομαλή κοπή με χαμηλούς κραδασμούς και χωρίς ζημιές στα εξαρτήματα
Διπλός ανεξάρτητος σχεδιασμός τραπεζιού εργασίας για εναλλασσόμενη φόρτωση και εκφόρτωση για μεγιστοποίηση της απόδοσης παραγωγής
Πλήρης γραμμικός οδηγός μετάδοσης HIWIN για εξαιρετικά ομαλή κίνηση, μεγάλη διάρκεια ζωής και σταθερή ακρίβεια κοπής
Πλήρης κίνηση σερβοκινητήρα 4 αξόνων με ακριβή έλεγχο θέσης και επαναλαμβανόμενο σφάλμα τοποθέτησης μικρότερο από 0,02 mm
Ευφυές λειτουργικό σύστημα Windows που υποστηρίζει απευθείας εισαγωγή αρχείων Gerber και μη αυτόματη τοποθέτηση από σημείο σε σημείο
Ενσωματωμένο σύστημα οπτικής ανίχνευσης CCD για παρακολούθηση ίχνους σε πραγματικό χρόνο και αυτόματη διόρθωση μετατόπισης
Ενσωματωμένος ισχυρός συλλέκτης σκόνης για τη συλλογή σκόνης PCB και απορριμμάτων κοπής, προστατεύοντας τον άξονα και το περιβάλλον εργαστηρίου
Ευρεία συμβατότητα υλικών που περιλαμβάνει άκαμπτο PCB FR4, υπόστρωμα αλουμινίου, εύκαμπτο κύκλωμα FPC και σύνθετες πλακέτες
Ιδανικό υποκατάστατο για τα παραδοσιακά διαχωριστικά V-Cut, τα πάνελ που συνδέονται με οπές σφραγίδας και τις καμπύλες σανίδες ειδικού σχήματος
Χαμηλός θόρυβος λειτουργίας, συμπαγής σχεδιασμός αμαξώματος, εύκολη συντήρηση και απλή εκπαίδευση χειριστή

Τεχνικές Προδιαγραφές

Μοντέλο	RM-560
Δομή	Μονός άξονας, διπλές πλατφόρμες εργασίας
Μέγεθος μηχανής (mm)	100012001550
Μικτό βάρος	700 κιλά
Μέγεθος συλλέκτη σκόνης (mm)	6256001600
Μέθοδος συλλογής σκόνης	Συλλογή κάτω
Μέγεθος πλατφόρμας εργασίας	300*400 χλστ
Τύπος οδήγησης πλατφόρμας	Διπλή περιστροφική πλατφόρμα, κόφτης ακριβείας με τριφασικό μετατροπέα κινητήρα
Σύστημα Οδήγησης	Άξονας X/Y/Z οδηγείται από σερβοκινητήρα, άξονας W που κινείται από τριφασικό μετατροπέα συχνότητας κινητήρα
Άξονας δρομολόγησης	6000 σ.α.λ
Ταχύτητα κοπής	1-100mm/s
Ακρίβεια κοπής	±0,05 χλστ
Επαναλάβετε την ακρίβεια	±0,02 χλστ
Ταχύτητα κίνησης άξονα	800mm/s
Σύστημα άξονα Z	Βιδωτός, διπλός οδηγός
Κιτ δρομολογητή	Φρέζα, φ0,8~φ3,0 αριστερή περιστροφή, Στέλεχος βολφραμίου ατσάλι
Έλεγχος ζωής εργαλείου	Έλεγχος προγράμματος λογισμικού
Ενεργή Προστατευτική Λειτουργία	Φωτεινή κουρτίνα ασφαλείας
Πόρτα Ασφαλείας	Χειροκίνητη πόρτα
Συναγερμός σφάλματος	Ναί
Μέθοδος προγράμματος	Αυτόματος προγραμματισμός, κάμερα ελεγχόμενη από πληκτρολόγιο και ποντίκι

Συμβατά υλικά PCB

Πλακέτα άκαμπτου κυκλώματος FR4, PCB βάσης αλουμινίου, εύκαμπτη πλακέτα FPC, σύνθετη πλακέτα CEM-1, λεπτή πολυστρωματική πλακέτα PCB

Κύριες εφαρμογές αποεπικάλυψης

Πίνακες PCB που συνδέονται με οπή σφραγίδας
Πλακέτες κυκλωμάτων ακανόνιστου καμπύλου περιγράμματος
Λεπτά ευαίσθητα συγκροτήματα με ευαίσθητα εξαρτήματα SMT
Μικρές παρτίδες πρωτότυπο PCBA & γραμμές μαζικής παραγωγής μεγάλου όγκου
