λεπτομέρειες για τα προϊόντα

Σπίτι προϊόντα

Μηχανή δίδυμου τραπεζιού αυτοματοποιημένης σφινδάλας δρομολόγησης μικροσκοπίας PCB

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	RT-350/RT360
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	20 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Μηχανή δρομολογητών PCB Depaneling

Χρώμα:

Λευκό

Πλατφόρμα:

Διπλό.

Εργαλείο κοπής:

Μονάδες δρομολόγησης

Σύστημα λειτουργίας:

Λεπτομέρια

Συλλογή σκόνης:

Συλλέκτης σκόνης

Εγγύηση:

1 έτος

Τετάρτη:

AC220V 50Hz

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

20 σετ ανά μήνα

Επισημαίνω:

Αυτοματοποιημένη μηχανή διαδρομικού διακόπτη PCB με σπινθήρα

Μηχανή διπλής επιφάνειας PCB για την απομόνωση των διαδρομών

Μηχανή δρομολογήματος μικροσκοπικών μονάδων (PCB Depaneling Router Machine)

Περιγραφή του προϊόντος

Δίδυμο τραπέζι αυτόματη μηχανή δρομολόγησης PCBA

Βασικά χαρακτηριστικά
1.Κινέζικο/Αγγλικό σύστημα χειρισμού λογισμικού
2.Γερμανική μάρκα Basler υψηλής ταχύτητας κάμερα ολόκληρο το πίνακα φωτογράφηση προγραμματισμός λειτουργία
3Εξοπλισμένο με αυτόματη αλλαγή εργαλείου δρομολόγησης, ανίχνευση σπασμάτων εργαλείου, λειτουργία διόρθωσης ύψους εργαλείου
4Δύο γραφεία συνεχώς για βελτίωση της παραγωγικής απόδοσης

Προδιαγραφές

Μοντέλο μηχανής	RTαπόδοση	RTαπόδοση	RTαπόδοση	RT380α
Μέγεθος κοπής PCB	340*360MM	340*360MM	340*360MM	350*250MM
Αντικείμενο κοπής	Γραμμές, σημεία, τόξα, κύκλοι κλπ.	Γραμμές, σημεία, τόξα, κύκλοι κλπ.	Γραμμές, σημεία, τόξα, κύκλοι κλπ.	Β-σχισμή, τρύπα σφραγίδας, κυκλική θέση, κλπ.
Τραπεζός κοπής	Δίδυμο τραπέζι	Δίδυμο τραπέζι	Δίδυμο τραπέζι	Δίδυμο τραπέζι
Ακριβότητα κοπής	±0,08MM	±0,05MM	±0,05MM	±0,05MM
Επαναλαμβανόμενη ακρίβεια	± 0,015MM	±0,01MM	±0,01MM	±0,01MM
Μέγιστη ταχύτητα κίνησης στον άξονα	Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s	Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s	Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s	Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s
Στρίψιμο	Κινέζικη μάρκα	Κινέζικη μάρκα/φουσκάλες NSK (προαιρετικά)	Ιαπωνία NSK/Γερμανία Sycotec	Β-λέιτ + σπινθήρα κινεζικής μάρκας
Τρόπος αλλαγής εργαλείου	Χειροκίνητη αλλαγή εργαλείου	Χειροκίνητη αλλαγή εργαλείου	Αυτοματοποιημένο	Χειροκίνητη αλλαγή εργαλείου
Ταχύτητα δρομολόγησης σπινδέλου	MAX: 60000 στροφές ανά λεπτό	MAX: 60000 στροφές ανά λεπτό	MAX: 60000 στροφές ανά λεπτό	MAX: 60000 στροφές ανά λεπτό
Ανίχνευση εργαλείων	Αυτόματη βύθιση εργαλείων, σπάσιμο εργαλείων	Αυτόματη βύθιση εργαλείων, σπάσιμο εργαλείων	Αυτόματη ανίχνευση βυθισμού εργαλείου, σπάσματος εργαλείου και σύρματος εργαλείου	Αυτόματη ανίχνευση βυθισμού εργαλείου, σπάσματος εργαλείου και σύρματος εργαλείου
Ταχύτητα κοπής	Διορθώσιμος 5 ̊100 mm/s	Διορθώσιμος 5 ̊100 mm/s	Διορθώσιμος 5 ̊100 mm/s	Διορθώσιμος 5 ̊100 mm/s
Μονάδα διακοπής PCB	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM	0.3-3.0MM
Μέθοδος προγραμματισμού	Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής.	Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής.	Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής.	Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής.
Μέθοδος ελέγχου	Ελέγχος ακρίβειας PC 4 άξων	Ελέγχος ακρίβειας 6 άξονων PC	Ελέγχος ακρίβειας 6 άξονων PC	Ελέγχος ακρίβειας 6 άξονων PC
Μηχανή κίνησης X,Y1,Y2,Z	Κινέζικος σέρβο οδηγός	ΠανασικόςA6 servo driver	ΠανασικόςA6 servo driver	ΠανασικόςA6 servo driver
Διορθωτικό μέγεθος bits δρομολόγησης	00,8 ∆3,0MM	00,8 ∆3,0MM	00,8 ∆3,0MM	00,8 ∆3,0MM
Ηλεκτρική τροφοδοσία	Δυναμικό άνω των 50 kV	Δυναμικό άνω των 50 kV	Δυναμικό άνω των 50 kV	Δυναμικό άνω των 50 kV
Μέγεθος μηχανής	ΛΓΧ (1180mm1180mm1350mm)	ΛΓΧ (1180mm1180mm1350mm)	ΛΓΧ (1180mm1180mm1350mm)	ΛΓΧ (1180mm1180mm1350mm)
Βάρος της μηχανής	800 κιλά	800 κιλά	800 κιλά	800 κιλά
Δύναμη καθαρισμού σκόνης	3HP	3HP	3HP	3HP
Ηλεκτρική τροφοδοσία καθαρισμού σκόνης	Δυνατότητα εκπομπής	Δυνατότητα εκπομπής	Δυνατότητα εκπομπής	Δυνατότητα εκπομπής
Μέγεθος καθαρό από σκόνη	ΛΓΧ (665mm635mm1610mm)	ΛΓΧ (665mm635mm1610mm)	ΛΓΧ (665mm635mm1610mm)	ΛΓΧ (665mm635mm1610mm)
Βάρος καθαριστικού σκόνης	155 κιλά	155 κιλά	155 κιλά	155 κιλά
Μέθοδος καθαρισμού από σκόνη	Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό)	Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό)	Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό)	Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό)

Βασικά χαρακτηριστικά
1Πληροφορίες συσκευής

Εμφανίζει πληροφορίες για την κατάσταση του μηχανήματος, συμπεριλαμβανομένης της χρήσης φωτογραφικών μηχανών, φωτεινών πηγών, εργαλείων κ.λπ.

2.Επεξεργαστής Προγράμματος
Σε αυτή τη λειτουργία, η γραμμή κοπής μπορεί να επεξεργαστεί γρήγορα και με ακρίβεια μέσω της μεθόδου διδασκαλίας εικόνας.

3.Πρόγραμμα Συστήματος
Σε αυτή τη λειτουργία, ο χρήστης χρειάζεται μόνο να ορίσει το σημείο έναρξης και το σημείο λήξης και το μηχάνημα θα ολοκληρώσει αυτόματα ολόκληρη τη διαδικασία κοπής.

4- Διόρθωση θέσης.
Σε αυτή τη διεπαφή, μπορείτε να ορίσετε τη θέση.

5.Διαχειρισμένη λειτουργία
Σε αυτή τη λειτουργία, ο χρήστης μπορεί να ελέγχει χειροκίνητα διάφορες ενέργειες του μηχανήματος, συμπεριλαμβανομένης της κίνησης του άξονα X/Y, της περιστροφής του εργαλείου κλπ.

6- Διατηρήστε τις ρυθμίσεις.
Σε αυτή τη διεπαφή, μπορείτε να δείτε το ημερολόγιο εργασίας του μηχανήματος, συμπεριλαμβανομένης της ημερομηνίας παραγωγής, των ωρών εργασίας, των αρχείων βλάβης κλπ.

7.Παραμέτρους διαδικασίας
Σε αυτή τη διεπαφή, μπορείτε να ορίσετε διάφορες παραμέτρους του μηχανήματος, συμπεριλαμβανομένων των παραμέτρων της κάμερας, των παραμέτρων της φωτεινής πηγής, των παραμέτρων του εργαλείου, κλπ.

Πλεονεκτήματα

Δίδυμο τραπέζι μέσω της γερμανικής κάμερας υψηλής ταχύτητας για την εκτέλεση όλης της φωτογραφίας της πλακέτας και μετά τον προγραμματισμό, εντελώς διαφορετικό με την παραδοσιακή μέθοδο προγραμματισμού. Μεγάλη μείωση του χρόνου προγραμματισμού.

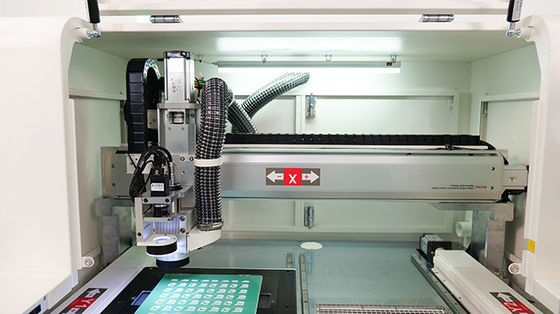

Μηχανή δίδυμου τραπεζιού αυτοματοποιημένης σφινδάλας δρομολόγησης μικροσκοπίας PCB 0

Εξοπλισμένο με αυτόματη αλλαγή του εργαλείου δρομολόγησης, ανίχνευση σπασμάτων εργαλείου, λειτουργία διόρθωσης ύψους εργαλείου.

Μηχανή δίδυμου τραπεζιού αυτοματοποιημένης σφινδάλας δρομολόγησης μικροσκοπίας PCB 1

Λειτουργία αυτόματης διόρθωσης εργαλείου για την αποφυγή προβλημάτων απόκλισης ύψους κατά την αλλαγή εργαλείων

Μηχανή δίδυμου τραπεζιού αυτοματοποιημένης σφινδάλας δρομολόγησης μικροσκοπίας PCB 2

Οι διπλές επιφάνειες εργασίας λειτουργούν συνεχώς για τη μεγιστοποίηση της παραγωγικότητας της μηχανής

Μηχανή δίδυμου τραπεζιού αυτοματοποιημένης σφινδάλας δρομολόγησης μικροσκοπίας PCB 3

Σώμα μηχανής και συλλέκτης σκόνης

Μηχανή δίδυμου τραπεζιού αυτοματοποιημένης σφινδάλας δρομολόγησης μικροσκοπίας PCB 5
