Μηχανή πάστας συγκόλλησης
Created with Pixso.

Τεχνολογία προηγμένης εκτύπωσης

Τεχνολογία προηγμένης εκτύπωσης

Ονομασία μάρκας: GKG
Αριθμός μοντέλου: G9+
Μούβ: 1 σύνολο
τιμή: negotiable
Όροι πληρωμής: T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού: 100 σετ ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE,TUV,ROHS
Ονομασία προϊόντος:
Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου
Άλλο όνομα:
αυτόματη μηχανή εκτύπωσης οθόνης
Μέγεθος PCB:
50x50~450x340mm
Υψόμετρο μεταφοράς:
900±40mm
Πίεση αέρα:
46kgf/cm ³
Μοντέλο:
0.46mm
Μέγιστο βάρος της σανίδας:
5 κιλά
Βάρος της μηχανής:
1000 κιλά
Συσκευασία λεπτομέρειες:
Δαχτυλίδια
Δυνατότητα προσφοράς:
100 σετ ανά μήνα
Επισημαίνω:

G9 Αυτοματοποιημένη μηχανή πάστας συγκόλλησης

,

Προηγμένη Τεχνολογία Τύπου

,

Βιομηχανική αυτόματη μηχανή πάστας συγκόλλησης

Περιγραφή του προϊόντος

Αυτόματος εκτυπωτής πάστες συγκόλλησης για βιομηχανικό σύστημα MES 4.0



Εισαγωγή



Η αυτόματη μηχανή εκτύπωσης πάστες συγκόλλησης G9+ είναι εξοπλισμός υψηλής ποιότητας που έχει σχεδιαστεί ειδικά για προηγμένες εφαρμογές SMT.Αντιμετωπίζει με εξειδικευμένο τρόπο τις απαιτούμενες απαιτήσεις εκτύπωσης των εξαρτημάτων 03015 και 0.25 βήμα, που εγγυάται εξαιρετική ακρίβεια και γρήγορη απόδοση.



Προδιαγραφές



Σχήμα G9+
Μέγιστο μέγεθος PCB 450x340 χιλιοστά
Μίν. μέγεθος PCB 50x50 χιλιοστά
Μοντέλο 0.4-6mm
Μέγιστο βάρος της σανίδας 5 κιλά
Υψόμετρο μεταφοράς 900±40 mm
Διαχωρισμός στην άκρη του πίνακα 2.5mm
Υψόμετρος της σανίδας 15 χιλιοστά
Κατεύθυνση μεταφοράς Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς Ένα στάδιο
Εναρμόνιση αυτόματη
Διασύνδεση Ε/Υ SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης) Μαγνητική καρφίτσα/στοιχείο στήριξης/χειροκίνητο πάνω κάτω τραπέζι
Σύστημα συμπίεσης PCB
Πατενταρισμένο πάνω από την επάνω σφραγίδα
Κλειδώσεις πλευρικών
Λειτουργία προσρόφησης
Εκτύπωση
0-20 mm
Τρόπος εκτύπωσης
μία/δύο φορές
Ταχύτητα εκτύπωσης
10-200 mm/sec
Τρόπος εκτύπωσης
Ένα / Δύο
Τύπος σφουγγαριού
Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης 0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος 470*370mm~737*737mm(ώρος 20-40mm)
Σύστημα καθαρισμού
Συστήματα καθαρισμού τύπου βροχής
Ενισχυμένη απορρόφηση κενού
Ξηρό, υγρό κενό τρεις συνθήκες
Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα
10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων Τυπικό σχήμα καταπιστευματικού σήματος
Πάρκα
Τρύπα
Σύστημα κάμερας Ψάξτε προς τα πάνω/κάτω οπτική δομή
Ψηφιακή κάμερα CCD
Συμφωνία γεωμετρικών σχεδίων



Απόδοση μηχανής



Σχήμα G9+
Επαναλαμβανόμενη ακρίβεια θέσης ± 12,5um@6,CPK≥2.0
Ακρίβεια εκτύπωσης ±18um@6,CPK≥2.0
Χρόνος κύκλου εκτύπωσης < 7,5 δευτερόλεπτα
Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλαμβάνετε την ακρίβεια



Συνολική προδιαγραφή μηχανής



Ηλεκτρική τροφοδοσία
Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
Πίεση αέρα
4~6 kgf/cm2
Κατανάλωση αέρα
περίπου 5L/min
Θερμοκρασία λειτουργίας
-20°C~+45°C
Υγρασία λειτουργίας
30%~60%

Μέγεθος μηχανής(χωρίς το φως του πύργου)

1172 ((L) x 1385 ((W) x 1530 (H) mm
Βάρος μηχανής
Περίπου 1000 κιλά.



Χαρακτηριστικά

Προχωρημένο ψηφιακό σύστημα CCD:

Αυτό το πρωτοποριακό σύστημα διαθέτει ένα καινοτόμο οπτικό μονοπάτι που παρέχει ομοιόμορφο κυκλικό φωτισμό και έντονο ομοαξονικό φωτισμό.που επιτρέπει την εύκολη αναγνώριση διαφορετικών και άνιμων σημείων σήμανσης σε διάφορες επιφάνειες, συμπεριλαμβανομένων των κασσίτερων, χαλκού, ασημένιων, θερμοπυρηνικών υλικών, FPC και διαφόρων χρωμάτων PCB.

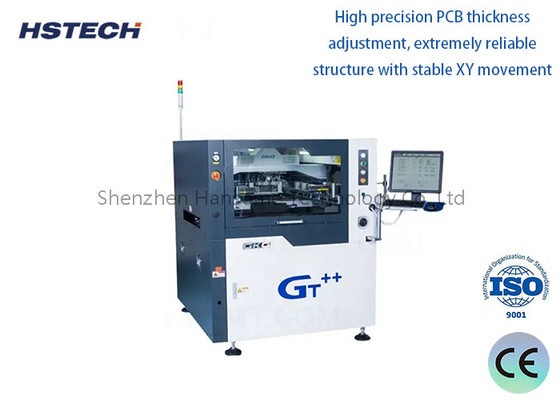

Μηχανισμός προσαρμογής πάχους PCB υψηλής ακρίβειας:

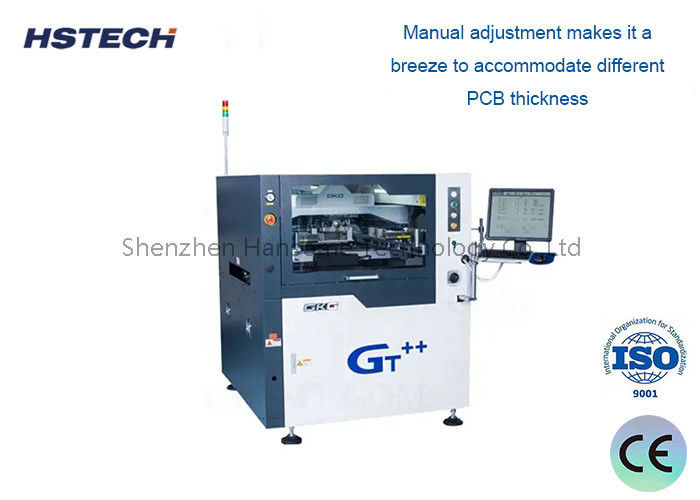

Διαθέτοντας μια ανθεκτική δομή με σταθερή κίνηση XY, ο μηχανισμός αυτός επιτρέπει την χειροκίνητη ρύθμιση για να προσαρμόζεται απρόσκοπτα σε ένα ευρύ φάσμα πάχους PCB.

Καινοτόμο σύστημα εντοπισμού θέσης σιδηροδρομικών οδών:

Το σύστημα αυτό έχει σχεδιαστεί ειδικά για την αντιμετώπιση των σπασμάτων FPC και PCB και περιλαμβάνει αποσυναρμολογήσιμο μοτίβο καθοδήγησης και προγραμματιζόμενο ευέλικτο πλευρικό σφιγκτήρα.Μια μοναδική συσκευή σφραγίσματος επιφάνειας εξασφαλίζει ακριβή τοποθέτηση, ενώ ο προγραμματισμός λογισμικού αυτοματοποιεί το τέντωμα και την ανάσυρση για να προσαρμοστεί εύκολα σε διαφορετικά πάχους PCB.

Επαναστάθηκε η δομή της σφουγγαρίστρας:

Αυτή η δομή σφουγγαρίσματος διαθέτει ολοκληρωμένο σχεδιασμό που βελτιώνει σημαντικά τη σταθερότητα και παρατείνει τη διάρκεια ζωής της.

Αποτελεσματικός μηχανισμός καθαρισμού προτύπων υψηλής ταχύτητας:

Η δομή καθαρισμού που διανέμεται προς τα κάτω αποτρέπει αποτελεσματικά την απόφραξη του ανοίγματος του προτύπου, ένα κοινό πρόβλημα στις διαδικασίες καθαρισμού προτύπου.Το λογισμικό ελέγχου επιτρέπει εύκολη ρύθμιση του μήκους διανομής διαλύτη για βέλτιστα αποτελέσματα καθαρισμού.

Ενστικτώδης πολυλειτουργική διεπαφή:

Σχεδιασμένη για απλότητα και σαφήνεια, η φιλική προς το χρήστη διεπαφή παρέχει την παρακολούθηση της θερμοκρασίας και της υγρασίας σε πραγματικό χρόνο, επιτρέποντας στους χρήστες να παρακολουθούν και να προσαρμόζουν τις συνθήκες με ευκολία κατά περίπτωση.
