Τελευταία τεχνολογία μηχανή έλξης πάστες για την κατασκευή PCB μεγάλου όγκου

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G9+
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου

Άλλο όνομα:

αυτόματη μηχανή εκτύπωσης οθόνης

Μέγεθος PCB:

50x50~450x340mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Μοντέλο:

0.46mm

Μέγιστο βάρος της σανίδας:

5 κιλά

Βάρος της μηχανής:

1000 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Πίνακες PCB κατασκευής

μηχανή πάστες

Περιγραφή του προϊόντος

Αυτόματος εκτυπωτής πάστες συγκόλλησης για βιομηχανικό σύστημα MES 4.0

Προδιαγραφές

Σχήμα	G9+
Μέγιστο μέγεθος PCB	450x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	15 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/χειροκίνητο πάνω κάτω τραπέζι
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm(ώρος 20-40mm)
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ενισχυμένη απορρόφηση κενού
	Ξηρό, υγρό κενό τρεις συνθήκες
	Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Χαρακτηριστικά

Το ψηφιακό σύστημα CCD παρουσιάζει ένα πρωτοποριακό σχεδιασμό οπτικής διαδρομής, παρέχοντας ομοιόμορφο κυκλικό φωτισμό και φωτεινό ομοαξονικό φωτισμό με απεριόριστα ρυθμιζόμενα επίπεδα φωτεινότητας.Αυτό εξασφαλίζει την άψογη αναγνώριση των διαφόρων σημείων σημειώσεων, ακόμη και σε ανώμαλες επιφάνειες, όπως κασσίτερο, χαλκό και ασημένιο, σημεία συγκόλλησης θερμού αέρα και διάφορα χρώματα FPC και PCB.

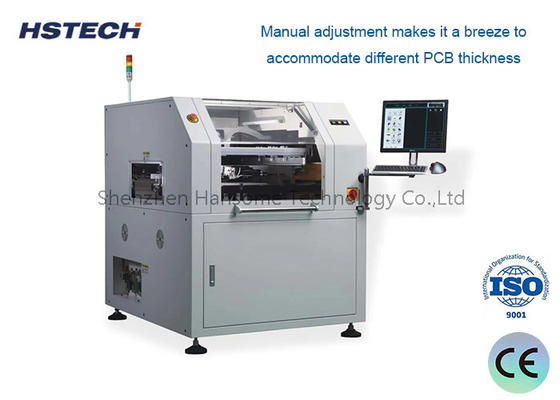

Το σύστημα διαθέτει υψηλής ακρίβειας ρύθμιση πάχους PCB και μια ανθεκτική δομή που εγγυάται σταθερή κίνηση XY,διευκόλυνση των εύκολων χειροκίνητων ρυθμίσεων για να προσαρμοστούν σε διαφορετικά πάχους PCB.

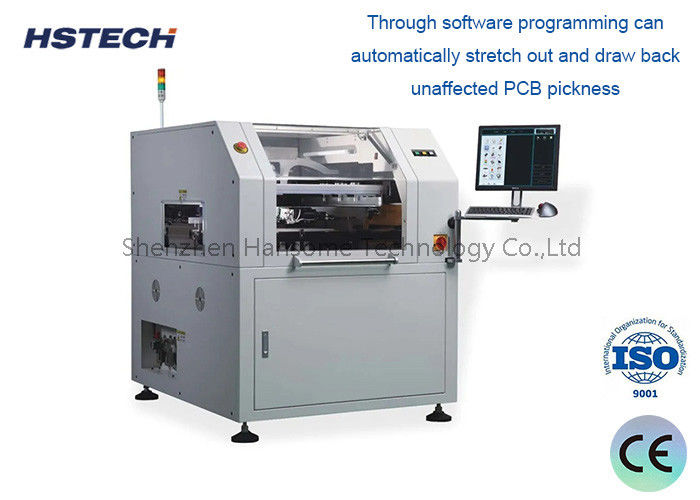

Το σύστημα τοποθέτησης της γραμμής καθοδήγησης διαθέτει μια καινοτόμο, αποσυναρμολογητέα γραμμή καθοδήγησης μοτίβου και μια προγραμματιζόμενη, ευέλικτη πλευρική σφίξιμο ειδικά σχεδιασμένη για FPC και παραμορφωμένα PCB.μια μοναδική συσκευή πιεστικής πλάκας που ελέγχεται από λογισμικό προσαρμόζεται αυτόματα σε διάφορα πάχους PCB.
Ο σχεδιασμός της δομής του σπινθηροειδούς ενσωματώνει ένα προηγμένο σύστημα σπινθηροειδούς που ενισχύει τη σταθερότητα και επεκτείνει τη διάρκεια ζωής του σπινθηροειδούς.
Το υψηλής ταχύτητας σύστημα καθαρισμού με στίβλο διαθέτει μια δομή καθαρισμού που διανέμει προς τα κάτω, η οποία αποτρέπει τα φραγμένα ανοίγματα και εξασφαλίζει τον ενδελεχή καθαρισμό.Το μήκος διανομής διαλύτη μπορεί εύκολα να ρυθμιστεί μέσω λογισμικού.
Η νέα πολυλειτουργική διεπαφή είναι φιλική προς τον χρήστη, διαισθητική και προσφέρει παρακολούθηση της θερμοκρασίας και της υγρασίας σε πραγματικό χρόνο.

Προσφέρουμε όχι μόνο μηχανές και εξοπλισμό SMT αλλά και ένα ευρύ φάσμα εξαρτημάτων μηχανών.Καροτσάκια μετατροπής πλακών PCB, λιπαρά SMT, αναμεικτικά πάστες συγκόλλησης, μετρητές SMD, αισθητήρες λέιζερ, φίλτρα, θερμικά προφίλ KIC, κινητήρες σερβο, και πολλά άλλα.
