Τελευταία μηχανή συγκόλλησης με έλξη για την σύγχρονη παραγωγή PCB

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G9+
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου

Άλλο όνομα:

αυτόματη μηχανή εκτύπωσης οθόνης

Μέγεθος PCB:

50x50~450x340mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Μοντέλο:

0.46mm

Μέγιστο βάρος της σανίδας:

5 κιλά

Βάρος της μηχανής:

1000 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Σύγχρονη μηχανή συγκόλλησης για την παραγωγή PCB

Μηχανή συγκόλλησης για την παραγωγή PCB

Τελευταία μηχανή συγκόλλησης

Περιγραφή του προϊόντος

Αυτόματος εκτυπωτής πάστες συγκόλλησης για βιομηχανικό σύστημα MES 4.0

Προδιαγραφές

Σχήμα	G9+
Μέγιστο μέγεθος PCB	450x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	15 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/χειροκίνητο πάνω κάτω τραπέζι
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm(ώρος 20-40mm)
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ενισχυμένη απορρόφηση κενού
	Ξηρό, υγρό κενό τρεις συνθήκες
	Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Χαρακτηριστικά

1Το ψηφιακό σύστημα CCD διαθέτει ένα επαναστατικό σχεδιασμό οπτικής διαδρομής, παρέχοντας ομοιόμορφο κυκλικό φωτισμό και φωτεινό ομοαξονικό φωτισμό με απεριόριστα ρυθμιζόμενη φωτεινότητα.Αυτό επιτρέπει την απρόσκοπτη αναγνώριση διαφορετικών σημείων σήμανσης, ακόμη και σε ανώμαλες επιφάνειες με κασσίτερο, χαλκό, ασήμι, σημεία συγκόλλησης θερμού αέρα και διάφορα χρωματικά FPC και PCB.

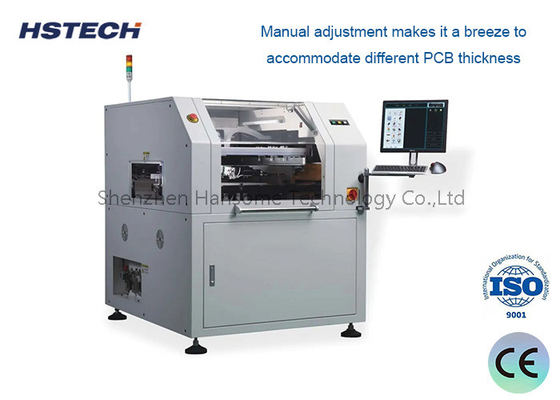

2Το σύστημα διαθέτει υψηλής ακρίβειας ρύθμιση πάχους PCB και μια σταθερή δομή που εξασφαλίζει σταθερή κίνηση XY, καθιστώντας τις χειροκίνητες ρυθμίσεις για διαφορετικά πάχους PCB απλές.

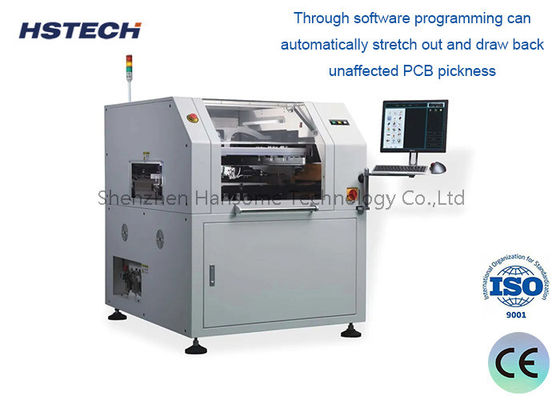

3Το σύστημα τοποθέτησης της σιδηροτροχιάς καθοδήγησης περιλαμβάνει ένα αποσυναρμολογητέο, καινοτόμο σιδηροδρομικό μοτίβο καθοδήγησης και μια προγραμματιζόμενη, ευέλικτη πλευρική σφραγίδα προσαρμοσμένη για FPC και στρεβλωμένα PCB.Ελέγχονται από λογισμικό, προσαρμόζεται αυτόματα σε διάφορα πάχους PCB.

4Ο σχεδιασμός της δομής της σπινθήρας ενσωματώνει ένα προηγμένο σύστημα σπινθήρας, αυξάνοντας τη σταθερότητα και παρατείνοντας τη διάρκεια ζωής της σπινθήρας.

5Το υψηλής ταχύτητας σύστημα καθαρισμού με πρότυπα διαθέτει μια δομή καθαρισμού που διανέμει προς τα κάτω, αποτρέποντας τα φραγμένα ανοίγματα και εξασφαλίζοντας αποτελεσματικό καθαρισμό.Το μήκος διανομής διαλύτη ρυθμίζεται εύκολα μέσω λογισμικού.

6Η νέα πολυλειτουργική διεπαφή είναι φιλική προς τον χρήστη, διαισθητική και προσφέρει παρακολούθηση της θερμοκρασίας και της υγρασίας σε πραγματικό χρόνο.

Έχουμε όχι μόνο μηχανές και εξοπλισμό SMT, αλλά και πολλά εξαρτήματα μηχανών. Είμαστε προμηθευτές εξαρτημάτων και εξοπλισμού μηχανών SMT. όπως Feeder,Nozzle,PCB board turnover cart,SMT grease,Συσκευή ανάμιξης ζυθοποιίαςΜετρητής SMD, αισθητήρας λέιζερ, φίλτρο, θερμικό προφίλ KIC, κινητήρα servo και ούτω καθεξής.
