Μηχανή υψηλής ταχύτητας αυτοματοποιημένης πάστας συγκόλλησης για βιομηχανικό σύστημα MES 4.0

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G9+
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου

Άλλο όνομα:

αυτόματη μηχανή εκτύπωσης οθόνης

Μέγεθος PCB:

50x50~450x340mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Μοντέλο:

0.46mm

Μέγιστο βάρος της σανίδας:

5 κιλά

Βάρος της μηχανής:

1000 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Μηχανή αυτοματοποιημένης πάστες συγκόλλησης

Μηχανή υψηλής ταχύτητας συγκόλλησης συγκόλλησης

Μηχανή βιομηχανικής πάστες συγκόλλησης

Περιγραφή του προϊόντος

Αυτόματος εκτυπωτής πάστες συγκόλλησης για βιομηχανικό σύστημα MES 4.0

Προδιαγραφές

Σχήμα	G9+
Μέγιστο μέγεθος PCB	450x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	15 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/χειροκίνητο πάνω κάτω τραπέζι
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm(ώρος 20-40mm)
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ενισχυμένη απορρόφηση κενού
	Ξηρό, υγρό κενό τρεις συνθήκες
	Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Χαρακτηριστικά

Το ψηφιακό σύστημα CCD διαθέτει ένα καινοτόμο σχεδιασμό οπτικής διαδρομής που παρέχει ομοιόμορφο κυκλικό φωτισμό και υψηλής φωτεινότητας ομοαξονικό φωτισμό.Η ρυθμιζόμενη φωτεινότητα και των δύο συστημάτων φωτεινής πηγής, σε ατελείωτο βρόχο, επιτρέπει την απρόσκοπτη αναγνώριση διαφόρων σημείων σήμανσης, συμπεριλαμβανομένων των άνιμων σε επιφάνειες με κασσίτερο, χαλκό, ασήμι, σημεία συγκόλλησης θερμού αέρα, FPC,και PCB διαφόρων χρωμάτων.

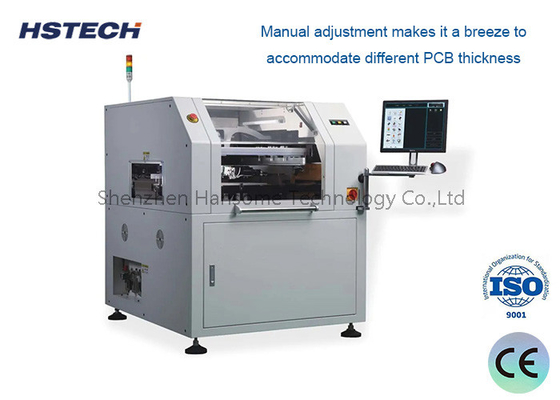

Το σύστημα προσφέρει υψηλής ακρίβειας ρύθμιση πάχους PCB και μια ανθεκτική δομή που εγγυάται σταθερή κίνηση XY. Οι χειροκίνητες ρυθμίσεις καθιστούν την προσαρμογή σε διαφορετικά πάχους PCB απλή.

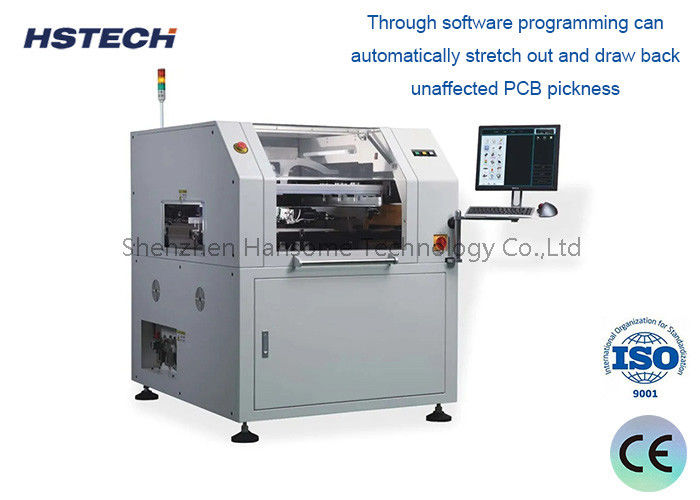

Το σύστημα τοποθέτησης της σιδηροτροχιάς καθοδήγησης περιλαμβάνει ένα αποσυναρμολογητέο νέο σιδηροδρομικό μοτίβο καθοδήγησης και μια προγραμματιζόμενη ευέλικτη πλευρική σφραγίδα, προσαρμοσμένη για FPC και στρεβλωμένα PCB.Ελέγχονται με λογισμικό προγραμματισμού, προσαρμόζεται αυτόματα σε διάφορα πάχους PCB χωρίς κανένα πρόβλημα.
Ο καινοτόμος σχεδιασμός της δομής του σπινθήρα ενσωματώνει ένα ολοκληρωμένο σύστημα σπινθήρα που ενισχύει τη σταθερότητα και παρατείνει τη διάρκεια ζωής του σπινθήρα.
Το σύστημα υψηλής ταχύτητας καθαρισμού με στίβλο διαθέτει μια δομή καθαρισμού που διανέμει προς τα κάτω που αποτρέπει τα φραγμένα ανοίγματα, ένα κοινό πρόβλημα που μπορεί να οδηγήσει σε αναποτελεσματικό καθαρισμό.Το μήκος διανομής διαλύτη μπορεί να ρυθμιστεί εύκολα μέσω ελέγχου λογισμικού.
Η νέα πολυλειτουργική διεπαφή είναι φιλική προς το χρήστη, διαισθητική και εύκολη στην κατανόηση.

Έχουμε όχι μόνο μηχανές και εξοπλισμό SMT, αλλά και πολλά εξαρτήματα μηχανών. Είμαστε προμηθευτές εξαρτημάτων και εξοπλισμού μηχανών SMT. όπως Feeder,Nozzle,PCB board turnover cart,SMT grease,Συσκευή ανάμιξης ζυθοποιίαςΜετρητής SMD, αισθητήρας λέιζερ, φίλτρο, θερμικό προφίλ KIC, κινητήρα servo και ούτω καθεξής.
