Μηχανή υψηλής ταχύτητας συγκόλλησης συγκόλλησης με μαγνητική καρφίτσα / στήριξη μπλοκ R-L Transport G5 μοντέλο

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G5
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Αυτοματοποιημένος εκτυπωτής προτύπων

Άλλο όνομα:

Μηχανή εκτύπωσης με πάστα συγκόλλησης

Μέγεθος PCB:

50x50~400x340mm

Υψόμετρο μεταφοράς:

900±40mm

Ρύθμιση πλάτους:

Αυτοματοποιημένο

Διασύνδεση I/Ov:

SMEMA

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Πινακτής SMT με μαγνητική καρφίτσα / στήριξη μπλοκ & R-L μεταφορά

Εφαρμογή

Το G9 + αυτόματο μηχανή εκτύπωσης πάστα συγκόλλησης είναι ένα high-end μηχανή για SMT high-end εφαρμογή, το πλάτος του GT ++ BTB είναι μόνο 2830mm,μπορεί να ικανοποιεί απόλυτα τις απαιτήσεις της διαδικασίας εκτύπωσης της κλάσης 030152025 γωνία, υψηλή ακρίβεια και υψηλή ταχύτητα.

Προδιαγραφές

Σχήμα	G5
Μέγεθος στίγματος	370x370mm (μέγεθος ελάχιστο)
	737x737mm (μέγιστο μέγεθος)
	20-40 mm ((πλάτος)
Μέγιστο μέγεθος PCB	400x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Πίνακας διαμόρφωσης PCB	μέγιστη διαγώνια PCB 1%
Υψόμετρο μεταφοράς	900±40 mm
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500mm/s, μπορεί να ρυθμιστεί
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω
Σύστημα συμπίεσης PCB	Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα
Κεφαλή εκτύπωσης	Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης
Πίεση σφουγγαρίσματος	0.5~10Kg (Ελέγχος προγράμματος)
Ταχύτητα εκτύπωσης	6-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Σύστημα καθαρισμού	Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες
Επικαιροποιημένο σύστημα	8x6 χιλιοστά
Πεδίο ρύθμισης μηχανής	Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2°
Οραματισμός	Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία

Συνολική προδιαγραφή μηχανής

Επαναλαμβάνεται ακρίβεια θέσης	±0,01 mm
Ακριβότητα Τύπου	±0,025 mm
Χρόνος κύκλου	< 8 δευτερόλεπτα
Αλλαγή προϊόντος	Παλιά: <3 λεπτά, νέα: <5 λεπτά
Προμήθεια αέρα	4 έως 6 kgf/cm
Ηλεκτρική τροφοδοσία	Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW
Μέθοδος ελέγχου	ΕΠ
Σύστημα λειτουργίας	Windows XP/Win7
Μέγεθος μηχανής	1140 ((L) x 1364 ((W) x 1404 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Χαρακτηριστικά

Το ψηφιακό σύστημα CCD διαθέτει ένα καινοτόμο, εντελώς νέο σχεδιασμό οπτικής διαδρομής, με ομοιόμορφο κυκλικό φωτισμό και μια ομοαξονική πηγή φωτός εξαιρετικής φωτεινότητας.Αυτό το σύστημα διπλής φωτεινής πηγής επιτρέπει την άπειρη ρύθμιση των επιπέδων φωτεινότητας, διευκολύνοντας την εύκολη αναγνώριση διαφόρων σημείων σήμανσης, ακόμη και εκείνων με ανώμαλες επιφάνειες ή υλικά όπως το κασσίτερο, ο χαλκός και το ασήμι, τα σημάδια συγκόλλησης με θερμό αέρα, τα FPC,και ένα ευρύ φάσμα χρωμάτων PCB.

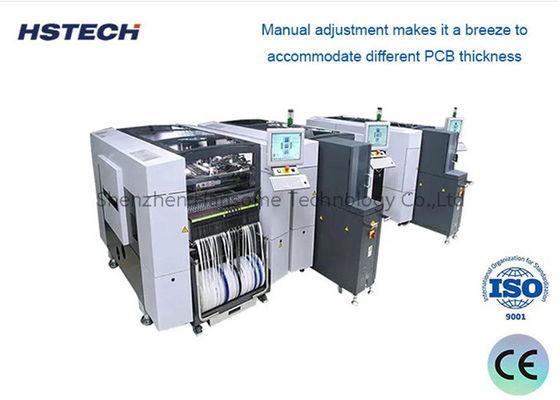

Εξοπλισμένο με υψηλής ακρίβειας δυνατότητες ρύθμισης πάχους PCB, το σύστημα διαθέτει μια απίστευτα αξιόπιστη δομή που εξασφαλίζει σταθερή κίνηση XY.καθιστώντας μια απρόσκοπτη διαδικασία για να φιλοξενήσει διάφορα πάχους PCB με ευκολία.

Μηχανή υψηλής ταχύτητας συγκόλλησης συγκόλλησης με μαγνητική καρφίτσα / στήριξη μπλοκ R-L Transport G5 μοντέλο 0

Για το προϊόν

Μηχανή υψηλής ταχύτητας συγκόλλησης συγκόλλησης με μαγνητική καρφίτσα / στήριξη μπλοκ R-L Transport G5 μοντέλο 1

Σχετικά με τη συσκευασία

Μηχανή υψηλής ταχύτητας συγκόλλησης συγκόλλησης με μαγνητική καρφίτσα / στήριξη μπλοκ R-L Transport G5 μοντέλο 3
