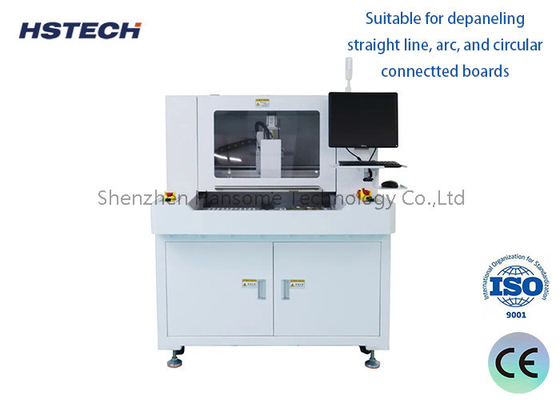

Νέο αναπτυγμένο υψηλής ακρίβειας PCB Router Machine με διπλή πλατφόρμα για αποστρώματα

Νέο αναπτυγμένο υψηλής ακρίβειας PCB Router Machine με διπλή πλατφόρμα για αποστρώματα

Αυτή η μηχανή διαδρομής PCB RM-F550 είναι μια νέα μηχανή διαδρομής που αναπτύχθηκε.Το μηχάνημα υιοθετεί μια πολύ σταθερή πλατφόρμα για να εξασφαλίσει την ακρίβεια εργασίας, το μέγεθος της πλατφόρμας εργασίας είναι 300*350mm.

Η μηχανή παρέχει φιλικό προς το χρήστη "εικονικό" προγραμματισμό για γρήγορο και ακριβές διαδικτυακό προγραμματισμό και μπορεί επίσης να ανιχνεύσει τη διαδικασία της προγραμματισμού.

Αυτό το διαχωριστικό PCB υιοθετεί x, y, z servo κινητήρα και σύστημα οδήγησης και μπάλα βίδα, γραμμική καθοδήγηση σιδηρόδρομοσχέδιο λειτουργεί ομαλά και με ακρίβεια, μετακινούμενη ακρίβεια μικρότερη από 0,01mm, οδική ακρίβεια μετά από 0.05 χιλιοστά.
Η μηχανή είναι εξοπλισμένη με CCD υψηλής ανάλυσης.Χρησιμοποιεί άμεση διδασκαλία μεθόδου προγραμματισμού με crosscursor του CCD, πολύ εύκολο στη λειτουργία, το λογισμικό μπορεί να εκτελέσει εντολή σημείου, γραμμής, τόξου, κύκλου κλπ. για να κόψει διαφορετικό σχήμα πλακέτας, έχει λειτουργία τοποθέτησης σημάτων,Μπορεί να διορθώσει αυτόματα τη μετατόπιση συντεταγμένων όταν η θέση του PCB αλλάζει.Ο βιομηχανικός υπολογιστής, το σύστημα Windows και το πλήρως αγγλικό αυτόνομο λογισμικό καθιστούν τον προγραμματισμό και τη λειτουργία πολύ εύκολο εξοπλισμένο με υψηλής ποιότητας, ψύξη αέρα, μακρά διάρκεια ζωής σπινδύλα διαδρομής.Η εξωτερική σιωπηλή σκούπα παρέχει ένα καθαρό και χαμηλό θόρυβο περιβάλλον εργασίας .Μπορεί να χρησιμοποιηθεί ως 2 ή 3 τμήματα, απλά ορίστε την παράμετρο στο λογισμικό, έχει πολύ παρατείνει τη διάρκεια ζωής της κοπής κοπής.Εξοπλισμένο με αντιστατικό ιονιστικό ανεμιστήρα που μπορεί να εξαλείψει το στατικό και να αφαιρέσει τη σκόνη

Βασικά χαρακτηριστικά

2, 4 άξονες ελέγχου κίνησης βασίζονται στην υψηλής ανάλυσης CCD vicual ευθυγράμμιση, χρησιμοποιούν διπλή πλατφόρμα για να κάνουν την παραγωγή πιο αποτελεσματική.

3, γερμανική μάρκα σπινδύλα διαδρομής, ταχύτητα 40000 ~ 60000 rpm.

4, Ταϊβάν Hiwin μάρκα οδηγός, βεβαιωθείτε ότι το σύστημα κίνησης ακρίβεια και ομαλή.

5Μετά το κοπτήρα κόβει μια ορισμένη απόσταση, αυτόματα θα αυξηθεί και να πέσει στην θέση μιας άλλης ακοπή λεπίδα.

6, Κατάλληλο για την απομόνωση ευθείας γραμμής, τόξου και κυκλικών συνδεδεμένων σανίδων.

7Το υποστρώμα PCB τοποθετείται με δισταπεία συνεχής επεξεργασία διαβήματος για τη μείωση του χρόνου αναμονής και την αύξηση της παραγωγής.

Επεξεργασία

Εφαρμογές

Πίνακες για την κατασκευή ηλεκτρικών συλλεκτών
Χρησιμοποιώντας τεχνολογία κοπής CNC υψηλής ακρίβειας, είναι δυνατόν να κοπεί με ακρίβεια κατά μήκος του περιγράμματος του PCBA.
Αυτό εξασφαλίζει την ακρίβεια του μεγέθους PCBA και αφαιρεί το υπερβολικό υλικό της άκρης.

Επεξεργασία PCBA:
Με βάση την κοπή των περιγραμμάτων, η επιφάνεια PCBA μπορεί να κοπεί και να σφυρηλατηθεί λεπτά.
Αυτό συμβάλλει στη βελτίωση της ποιότητας εμφάνισης του PCBA και στη βελτίωση της αξιοπιστίας του.

Επεξεργασία διάτρησης PCB:
Οι μηχανομηχανές εκτός σύνδεσης μπορούν επίσης να χρησιμοποιηθούν για την επεξεργασία πρόσθετων οπών στο PCBA, όπως οι οπές στεφάνων τοποθέτησης.
Η επεξεργασία αυτή με διόγκωση ακριβείας ευνοεί την επακόλουθη εγκατάσταση και συναρμολόγηση του PCBA.

Επισκευή εξαρτημάτων:
Κατά τη διάρκεια της διαδικασίας παραγωγής PCBA, ένας μικρός αριθμός εξαρτημάτων μπορεί μερικές φορές να καταστραφεί ή να μην είναι ευθυγραμμισμένα.
Οι μηχανομηχανές εκτός σύνδεσης μπορούν να επιδιορθώσουν αυτά τα προβλήματα, όπως η αποσυναρμολόγηση και η επανένωση, η επανένωση κλπ.

Παραγωγή δειγμάτων δοκιμής:
Οι μηχανομηχανές οδικοποίησης εκτός σύνδεσης μπορούν να χρησιμοποιηθούν για την παραγωγή μικρού αριθμού δειγμάτων PCBA ή δοκιμαστικών προϊόντων.
Αυτό ευνοεί την επαλήθευση της διαδικασίας και τις δοκιμές πριν από τη μαζική παραγωγή.

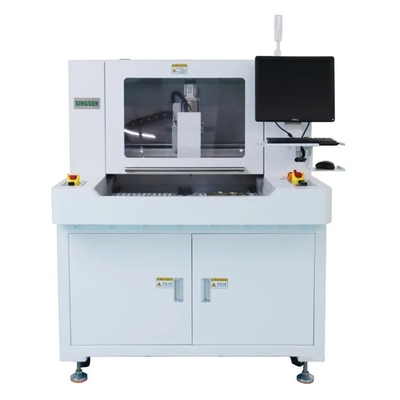

Λεπτομέρειες μηχανής
