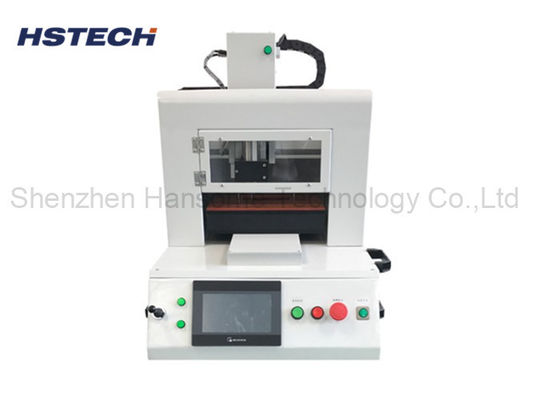

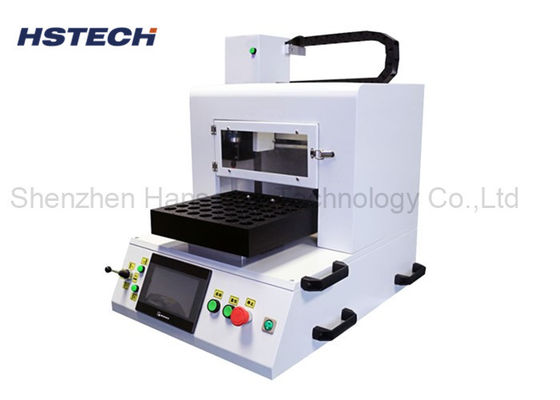

Υψηλής ποιότητας Μίνι Desktop PCB Router Μηχανή PCB Depaneling Router με Stepper Motor

Υψηλής ποιότητας Μίνι Desktop PCB Router Machine PCB Depaneling Router με Stepper Motor

Εισαγωγή

Αυτό το αυτόματο μηχάνημα δρομολογητή PCB είναι ένα μίνι αυτόματο μηχάνημα δρομολογητή, υιοθετεί τύπο επιφάνειας εργασίας, χρησιμοποιώντας 3 άξονες σύστημα κίνησης, customzied τα κορδόνια στερεώσεων PCB,χειροκίνητη φόρτιση και εκφόρτιση του PCB για αυτόματη απομόνωσηΕίναι μια εύκολη και οικονομικά αποδοτική μηχανή δρομολογητή PCB.

Ο δρομολογητής PCB (Printed Circuit Board), επίσης γνωστός ως μηχανή αλεύρι PCB, είναι μια μηχανή που χρησιμοποιείται ειδικά για την κατασκευή πλακών κυκλωμάτων εκτύπωσης.που χρησιμοποιείται σε εργασίες όπως η αφαίρεση ανεπιθύμητων τμημάτων πολυεπίπεδων PCB, δημιουργώντας ίχνη κυκλωμάτων, ανοίγοντας τρύπες και προσαρμόζοντας σχήματα.
Οι δρομολογητές PCB διαδραματίζουν τους ακόλουθους σημαντικούς ρόλους στη διαδικασία κατασκευής πλακών κυκλωμάτων: απομάκρυνση του περιττού υλικού, δημιουργία σημάτων κυκλώματος, ανοίγματος τρυπών και προσαρμογή σχημάτων
Οι δρομολογητές PCB χρησιμοποιούνται ευρέως στην ηλεκτρονική κατασκευή και την κατασκευή πλακών κυκλωμάτων, συμπεριλαμβανομένων, μεταξύ άλλων, των ακόλουθων τομέων εφαρμογής: κατασκευή ηλεκτρονικού εξοπλισμού,εξοπλισμός επικοινωνίας, βιομηχανικά συστήματα ελέγχου, ιατρικό εξοπλισμό, αεροδιαστημική και αμυντική.

Αρχή λειτουργίας:
Ο εξοπλισμός χρησιμοποιεί ένα εργαλείο περιστροφής υψηλής ταχύτητας για να κόψει την πλακέτα PCB κατά μήκος της προκαθορισμένης γραμμής διαίρεσης
Η θέση και το βάθος κοπής του εργαλείου ελέγχονται με ακρίβεια από το σύστημα ελέγχου υπολογιστή
Μετά την κοπή, η ενιαία πλακέτα PCB μπορεί να εκτοξευθεί αυτόματα για να ολοκληρωθεί η διαδικασία διαίρεσης

Κύρια συστατικά:
Συγκρότημα εργαλείων περιστροφής υψηλής ταχύτητας
Σύστημα ελέγχου ακριβούς θέσης
Συσκευές και συσκευές για τη μεταφορά πλακών PCB
Ηλεκτρονική πλακέτα διεπαφής ανθρώπου-μηχανής και ελέγχου

Παραμέτρους απόδοσης:
Μέγιστο μέγεθος κοπής: γενικά περίπου 300 mm x 400 mm
Ακρίβεια κοπής: συνήθως έως ± 0,1 mm
Ταχύτητα κοπής: 10-20 πλακέτες PCB μπορούν να διαχωριστούν ανά λεπτό
Εφαρμόσιμο πάχος PCB: συνήθως 0,4 mm-2,0 mm

Κύρια πλεονεκτήματα:
Πλήρως αυτοματοποιημένη λειτουργία, βελτιώνοντας σημαντικά την αποδοτικότητα
Μεγάλη ακρίβεια κοπής, προστατεύοντας τα ευαίσθητα κυκλώματα στην πλακέτα PCB
Μικροσκοπική σχεδίαση, κατάλληλη για συμπαγές περιβάλλον παραγωγής
Εύκολη λειτουργία και συντήρηση, μείωση του κόστους εργασίας
Ασφαλές και αξιόπιστο, απομονώνοντας τα ιπτάμενα συντρίμμια

Βασικά χαρακτηριστικά

1, σύστημα κίνησης 3 άξονων, με κινητήρα βήματος.
2, Ευέλικτος τύπος επιφάνειας εργασίας, εύκολος στη μετακίνηση και ρύθμιση.
3, Εφοδιασμένο με συλλέκτη σκόνης, διατηρήστε το τραπέζι χειρουργικής καθαρό.
4, Όταν depaneling διαφορετική, απλά αντικαταστήστε το κορμί και εισαγωγή διαφορετικό πρόγραμμα.

5Όλες οι οδηγίες και οι βίδες είναι αδιάβροχες, βεβαιωθείτε ότι η μηχανή λειτουργεί με ακρίβεια.

6,Κατάλληλο για διαχωρισμό πλακών FPC, πλακών αλουμινίου, FR4, κλπ.

Επεξεργασία

Λεπτομέρειες μηχανής
