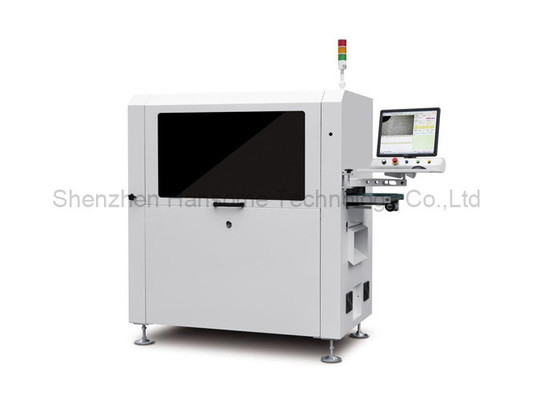

Λειτουργία κοπής υψηλής ταχύτητας με διπλή πλατφόρμα PCBA Inline Router Machine για PCB

Λειτουργία κοπής υψηλής ταχύτητας με διπλή πλατφόρμα PCBA Inline Router Machine για PCB

Εισαγωγή

Η Inline PCBA Router Machine είναι μια συσκευή που χρησιμοποιείται για την ηλεκτρονική διαμόρφωση πλακέτων εκτυπωμένων κυκλωμάτων (PCB), γνωστή και ως μηχανή διαμόρφωσης PCB ή δρομολογητής PCB.Χρησιμοποιείται ευρέως στη βιομηχανία κατασκευής ηλεκτρονικών προϊόντων για την κοπή μεγάλων φύλλων PCB σε μικροδιαστάσεις ανεξάρτητων πλακών κυκλωμάτων.

Τα ακόλουθα είναι τα κύρια χαρακτηριστικά και οι λειτουργίες του Inline PCBA Router Machine:

1.Αυτοματοποιημένη διαμόρφωση: Η μηχανή Inline PCBA Router είναι ένας αυτοματοποιημένος εξοπλισμός που μπορεί να εκτελεί συνεχώς εργασίες διαμόρφωσης PCB σε μια γραμμή παραγωγής.Συνήθως χρησιμοποιείται σε συνδυασμό με άλλο εξοπλισμό (όπως γραμμές συναρμολόγησης PCB) για την επίτευξη αποτελεσματικής αυτοματοποιημένης παραγωγής.
Κοπή υψηλής ακρίβειας: Αυτό το μηχάνημα χρησιμοποιεί εργαλεία κοπής ακριβείας και συστήματα ελέγχου για την επίτευξη υψηλής ακρίβειας διαμόρφωσης PCB.διασφάλιση της ακρίβειας και της ποιότητας των γραμμών κοπής.

2.Πολυεργαλειομηχανική διαμόρφωση: Η Inline PCBA Router Machine είναι συνήθως εξοπλισμένη με πολλαπλές θέσεις εργαλείων που μπορούν να φιλοξενήσουν διαφορετικούς τύπους και μεγέθη εργαλείων κοπής.το κατάλληλο εργαλείο μπορεί να επιλεγεί σύμφωνα με τις απαιτήσεις του PCB για την επίτευξη κοπής διαφορετικών μορφών και μεγεθών.

3.Γρήγορη ταχύτητα κοπής: Ο εξοπλισμός έχει λειτουργία κοπής υψηλής ταχύτητας, η οποία μπορεί να χωρίσει γρήγορα και αποτελεσματικά τις πλακέτες PCB. Αυτό μπορεί να βελτιώσει την αποτελεσματικότητα της παραγωγής και να μειώσει τον κύκλο παραγωγής.

4.Προσάρμοστη τοποθέτηση και συμπίεση: Το Inline PCBA Router Machine διαθέτει ακριβή μηχανισμό τοποθέτησης και συμπίεσης PCB για να εξασφαλίσει τη σταθερότητα και την ακρίβεια των φύλλων PCB κατά τη διάρκεια της διαδικασίας κοπής.Αυτό αποτρέπει την κοπή αποκλίσεις και ζημιές, παρέχοντας υψηλής ποιότητας αποτελέσματα κοπής.

5Προγραμματιζόμενο σύστημα ελέγχου: Ο εξοπλισμός είναι συνήθως εξοπλισμένος με ένα προγραμματιζόμενο σύστημα ελέγχου που μπορεί να προγραμματιστεί σύμφωνα με διαφορετικά σχέδια και απαιτήσεις PCB.παραμέτρους όπως η διαδρομή κοπής, το βάθος κοπής και η ταχύτητα μπορούν να προσαρμοστούν για να καλύψουν τις ανάγκες των διαφορετικών PCB.

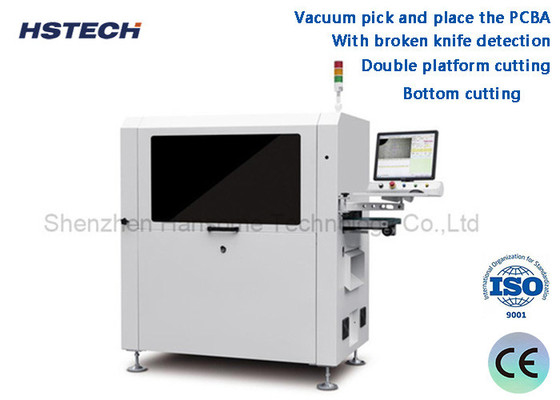

Χαρακτηριστικά

1Βάλε το PCBA.

2- Κόψτε το κάτω μέρος.

3Δύο πλατφόρμες.

4Με ανίχνευση σπασμένου μαχαιριού.

5Συνδέστε την αυτόματη γραμμή παραγωγής.

6, οι στατιστικές των περιεχομένων των προϊόντων λειτουργούν και ταιριάζουν με το σύστημα ERP.

7, Μπορεί να εξοπλιστεί με αυτόματη αλλαγή εργαλείων, λειτουργία ανθεκτικής έκρηξης της ηλεκτρικής σκούπας και όγκο αέρα

λειτουργία παρακολούθησης

Προδιαγραφές

Εφαρμογή:

Διακοπή κυκλωμάτων:
Οι μη συνδεδεμένοι δρομολογητές PCBA μπορούν να κόβουν γρήγορα και με ακρίβεια γραμμές κυκλωμάτων και περιγράμματα στο PCBA.
Μπορεί να ολοκληρώσει διάφορες πολύπλοκες διαδικασίες κοπής κυκλωμάτων και να βελτιώσει την ποιότητα παραγωγής του PCBA.

Διαίρεση των πινάκων:
Ο δρομολογητής μπορεί να κόψει και να διαχωρίσει με ακρίβεια πολλαπλές πλακέτες PCBA που συνδέονται μεταξύ τους.
Βεβαιωθείτε ότι οι άκρες κάθε πλακέτας PCBA είναι επίπεδες και το μέγεθος είναι σταθερό, γεγονός που είναι βολικό για μεταγενέστερες δοκιμές και συναρμολόγηση.

Επεξεργασία τρυπών:
Ο δρομολογητής μπορεί να επεξεργαστεί με ακρίβεια διάφορες τρύπες στο PCBA, συμπεριλαμβανομένων τρυπών, τυφλών τρυπών, θαμμένων τρυπών κλπ.
Βεβαιώνεται ότι το μέγεθος της τρύπας, η θέση, η κλίση και άλλοι δείκτες μπορούν να πληρούν τις απαιτήσεις της διαδικασίας.

Στρώση:
Ο δρομολογητής μπορεί να κόψει slots διαφόρων μορφών σε PCBA, όπως slots για την εγκατάσταση εξαρτημάτων.
Βελτίωση της δομικής αντοχής και της απόδοσης διάσπασης θερμότητας του PCBA.

Τρίψιμο άκρων:
Ο δρομολογητής μπορεί να εκτελέσει λεπτή κοπή και διάτρηση στις άκρες του PCBA.
Βεβαιωθείτε ότι οι άκρες του PCBA είναι επίπεδες και ομαλές για να αποφευχθεί η βλάβη κατά την επαφή.

Αυτοματοποιημένη παραγωγή:
Οι μη συνδεδεμένοι δρομολογητές PCBA μπορούν να επιτύχουν καλό συντονισμό με άλλους εξοπλισμούς στη γραμμή παραγωγής.
Βελτιώνει σημαντικά το επίπεδο αυτοματοποίησης της επεξεργασίας PCBA και ενισχύει την αποδοτικότητα της παραγωγής.

Μέγεθος μηχανής

Λεπτομέρειες

Συλλέκτης σκόνης κάτω.

Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακούς moritex και πηγή φωτός μετρήσεων - επίπεδο, για να υποστηρίξει την βαθμονόμηση μηχανής,

Αντιστάθμιση και τοποθέτηση, με μεγάλη σταθερότητα και ικανότητα κατά των διαταραχών.

Πλήρης εξαρτήματα κενού ρουφήχτρα για τη συλλογή, τοποθέτηση, εκφόρτωση και την παραγωγή.

Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιείται η αντιανθεκτική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.
