λεπτομέρειες για τα προϊόντα

Σπίτι προϊόντα

Μηχανή πάστες συγκόλλησης ακριβείας για συμβατότητα με το σύστημα MES 4.0 της βιομηχανίας

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G9+
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία του προϊόντος:

Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου

Άλλο όνομα:

αυτόματη μηχανή εκτύπωσης οθόνης

Μέγεθος PCB:

50x50~450x340mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Μοντέλο:

0.46mm

Μέγιστο βάρος της σανίδας:

5 κιλά

Βάρος της μηχανής:

1000 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Μηχανή πάστες συγκόλλησης ακριβείας για συμβατότητα με το σύστημα MES 4.0 της βιομηχανίας

Εισαγωγή

Ο πλήρως αυτόματος εκτυπωτής πάστες συγκόλλησης G9+ είναι ένα υψηλού επιπέδου μηχάνημα για εφαρμογές υψηλού επιπέδου SMT και πληροί τις απαιτήσεις των διαδικασιών εκτύπωσης 03015, 0,25 βήματος, υψηλής ακρίβειας και υψηλής ταχύτητας.

Προδιαγραφές

Σχήμα	G9+
Μέγιστο μέγεθος PCB	450x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	15 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/χειροκίνητο πάνω κάτω τραπέζι
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm(ώρος 20-40mm)
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ενισχυμένη απορρόφηση κενού
	Ξηρό, υγρό κενό τρεις συνθήκες
	Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Απόδοση μηχανής

Σχήμα	G9+
Επαναλαμβανόμενη ακρίβεια θέσης	± 12,5um@6,CPK≥2.0
Ακρίβεια εκτύπωσης	±18um@6,CPK≥2.0
Χρόνος κύκλου εκτύπωσης	< 7,5 δευτερόλεπτα
Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλαμβάνετε την ακρίβεια

Συνολική προδιαγραφή μηχανής

Ηλεκτρική τροφοδοσία	Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
Πίεση αέρα	4~6 kgf/cm2
Κατανάλωση αέρα	περίπου 5L/min
Θερμοκρασία λειτουργίας	-20°C~+45°C
Υγρασία λειτουργίας	30%~60%
Μέγεθος μηχανής(χωρίς το φως του πύργου)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Χαρακτηριστικά

1.CCD ψηφιακό σύστημα, νέο ολο-οπτικό σύστημα, ομοιόμορφο δακτυλικό φως και υψηλής φωτεινότητας ομοαξονική πηγή φωτός.που μπορούν εύκολα να εντοπίζουν διαφορετικές συνδέσεις συγκόλλησης (συμπεριλαμβανομένων των άνιμων συνδέσεων συγκόλλησης), όπως το κασσίτερο, το χαλκό, το ασήμι, η συγκόλληση με θερμό αέρα, το FPC και όλα τα είδη PCB με διαφορετικά χρώματα.

2.Υψηλής ακρίβειας ρύθμιση πάχους PCB, εξαιρετικά αξιόπιστη δομή, σταθερή κίνηση XY. Η χειροκίνητη ρύθμιση μπορεί εύκολα να προσαρμοστεί σε διαφορετικό πάχος PCB.

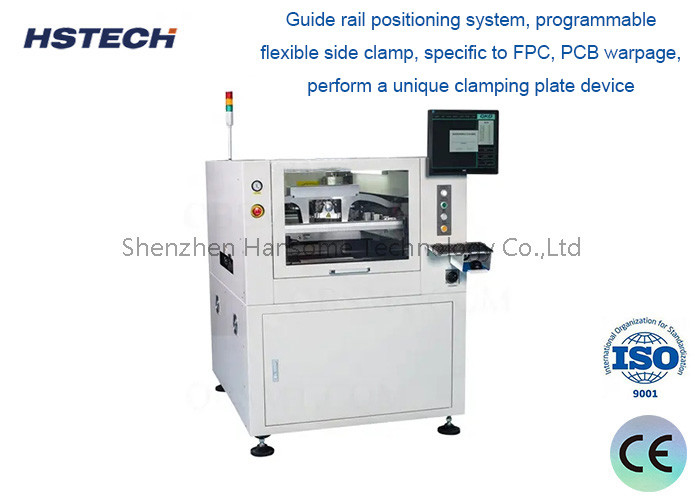

3.Σύστημα θέσης οδήγησης, νέες μορφές οδήγησης απενεργοποιείται, προγραμματιζόμενη ευέλικτη πλευρική σφίξιμο, για FPC, PCB παραμόρφωση, εκτελεί μοναδική συσκευή σφίξιμο.Μέσα από το λογισμικό προγραμματισμού μπορεί αυτόματα να επεκτείνει και να αποσύρει ανεπηρέαστη πλακέτα PCB warpage.

4Νέος καινοτόμος σχεδιασμός δομής ξυραφέτη με ολοκληρωμένο σύστημα ξυραφέτη για βελτιωμένη σταθερότητα και διάρκεια ζωής.

5Ο καθαρισμός με ταχύτητα με στίβλο με δομή καθαρισμού προς τα κάτω αποτρέπει με επιτυχία την απόφραξη των ανοίξεων (που ήταν η βασική αιτία των κακών αποτελεσμάτων καθαρισμού).Το μήκος της κατανομής του διαλύτη μπορεί επίσης να ρυθμιστεί εύκολα μέσω ελέγχου λογισμικού.

6Νέα πολυλειτουργική διεπαφή, απλή και σαφής, φιλική προς το χρήστη.
