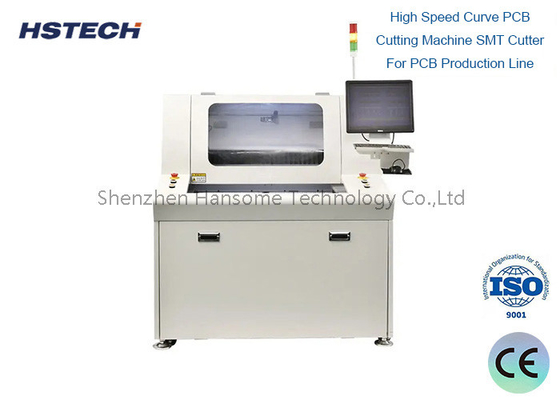

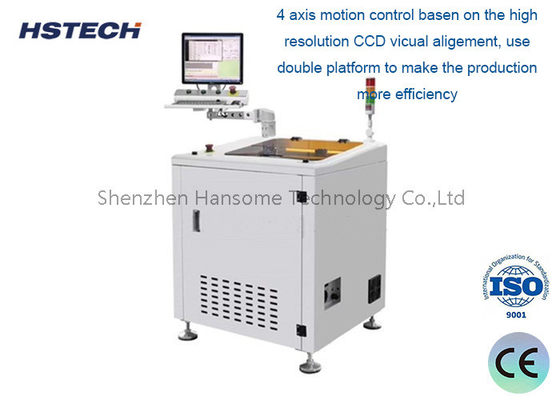

Πιο υψηλής απόδοσης διπλής πλατφόρμας τύπου PCBA μηχανή δρομολογητή με τροφοδοσία συρτάρι

Πιο υψηλής απόδοσης διπλής πλατφόρμας τύπου PCBA μηχανή δρομολογητή με τροφοδοσία συρτάρι

Εισαγωγή

Η μηχανή PCBA (PCBA cutting machine) είναι ένας αυτοματοποιημένος εξοπλισμός που χρησιμοποιείται στη διαδικασία ηλεκτρονικής κατασκευής.Χρησιμοποιείται κυρίως για την κοπή συναρμολογημένων συνόλων κυκλωτικών πλακών (PCBA) σε ανεξάρτητες επιμέρους κυκλώσεις.

Η PCBA Router Machine έχει τα ακόλουθα χαρακτηριστικά και λειτουργίες:

1Ακριβότητα κοπής: Το PCBA Router Machine μπορεί να επιτύχει λειτουργίες κοπής υψηλής ακρίβειας, διασφαλίζοντας ότι το PCBA κοπεί σε μεμονωμένες πλακέτες κυκλωμάτων που πληρούν τις απαιτήσεις.Χρησιμοποιεί εργαλεία κοπής ακριβείας και συστήματα ελέγχου για την επίτευξη ακριβών θέσεων κοπής και μεγεθών.

2Αυτοματοποιημένη λειτουργία: Αυτά τα μηχανήματα έχουν συνήθως λειτουργίες αυτοματοποιημένης λειτουργίας και μπορούν να λειτουργούν μέσω προεπιλεγμένων προγραμμάτων και παραμέτρων.Ο χειριστής χρειάζεται μόνο να ορίσει τις παραμέτρους κοπής και να τοποθετήσει το PCBA για να κοπεί, και η μηχανή θα εκτελεί αυτόματα τη διαδικασία κοπής, βελτιώνοντας την αποδοτικότητα της παραγωγής και μειώνοντας τις χειροκίνητες εργασίες.

3Μέθοδος κοπής: Η μηχανή PCBA Router χρησιμοποιεί συνήθως εργαλεία κοπής, όπως κοπτήρες περιστροφής υψηλής ταχύτητας ή κοπτήρες, για την εκτέλεση εργασιών κοπής.Τα κοπτήρες μπορούν να αντικατασταθούν και να ρυθμιστούν σύμφωνα με τις διαφορετικές ανάγκες κοπής για να φιλοξενήσουν διαφορετικούς τύπους και μεγέθη PCBA..

4.Κατακόμιση του στρώματος πρόσφυσης: Κατά τη διάρκεια της διαδικασίας κοπής, το PCBA Router Machine μπορεί να κόψει το στρώμα πρόσφυσης στο PCBA.Το στρώμα συγκόλλησης είναι το σήμα και η ετικέτα που χρησιμοποιούνται για την αναγνώριση και την προστασία των συστατικών, και η μηχανή κοπής μπορεί να το κόψει όπως απαιτείται για να αποκτήσει μια καθαρή άκρη της σανίδας και την εμφάνιση.

5.Αποδέσμευση και συλλογή αποβλήτων: Η διαδικασία κοπής θα παράγει κοπριά και απόβλητα.Η PCBA Router Machine μπορεί να είναι εξοπλισμένη με σύστημα εκφόρτωσης σκωρίας και συσκευή συλλογής για την αποτελεσματική αφαίρεση και συλλογή αποβλήτων και τη διατήρηση της καθαρότητας της περιοχής εργασίας..

Χαρακτηριστικά

1, Ρυθμιστής PCB με υψηλή ακρίβεια και υψηλή καθαριότητα, διπλή παράλληλη πλατφόρμα εργασίας και ένα μόνο πιντέλο.

2Η πλατφόρμα χαμηλού αποτυπώματος, τύπου συρτάρι, έχει σχεδιαστεί για να αποφεύγει τη ρύπανση του δωματίου καθαριότητας.

3Η άνω πλευρά συλλέγει σκόνη με μεγαλύτερη αποτελεσματικότητα από την κάτω πλευρά και χαμηλότερο θόρυβο.

4Δύο πλατφόρμες, εύκολη στη λειτουργία και συντήρηση.

5, Εφαρμογή για 350 * 350mm pcba, μεγαλύτερο μέγεθος μπορεί να προσαρμοστεί.

6, Αναβάθμιση με ρομπότ για να συνειδητοποιήσετε τη λειτουργία σε γραμμή.(επιλογή)

Προδιαγραφές

Μέγεθος μηχανής

Λεπτομέρειες μηχανής

Σύστημα Super Vision ((Εξοπλισμένο με Γερμανική βιομηχανική κάμερα απεικόνισης και φακό της ιαπωνικής μάρκας Moritex) και συσκευή συλλογής σκόνης ESD στην επάνω πλευρά του πινέλου.

Ενσωματωμένο σύστημα κοπής (κόψιμο με τσιμπιδάκι ή μαγνητικό δαχτυλίδι) και μαγνητικό PIN δαχτυλίδι (πατέντα σχεδιασμού)

Αξιόπιστο σύστημα κοπής ((Χρησιμοποιήστε γερμανικό σπινδύλο Sycotec και αντιστροφή συχνότητας), σύστημα Win7/Win10 αγγλική έκδοση.
