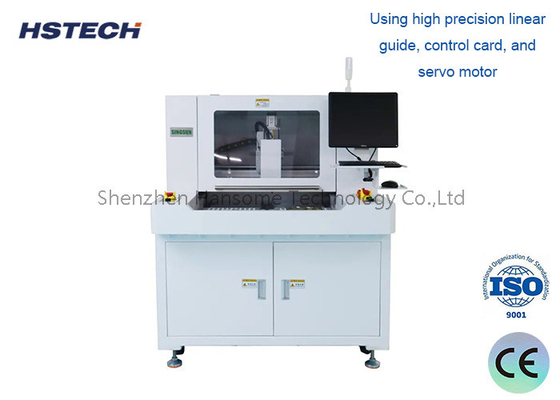

4 άξονας ελέγχου κίνησης Offline PCBA Router Machine με διπλή πλατφόρμα X/Y άξονας 1000mm/S

4 άξονας ελέγχου κίνησης Διπλή πλατφόρμα Offline PCBA Router Machine με άξονα X/Y 1000mm/S

Εισαγωγή μηχανών


Αυτή η μηχανή διαδρομής PCB RM-F550 είναι μια νέα μηχανή διαδρομής που αναπτύχθηκε.Το μηχάνημα υιοθετεί μια πολύ σταθερή πλατφόρμα για να εξασφαλίσει την ακρίβεια εργασίας, το μέγεθος της πλατφόρμας εργασίας είναι 300*350mm.

Η μηχανή παρέχει φιλικό προς το χρήστη "εικονικό" προγραμματισμό για γρήγορο και ακριβές διαδικτυακό προγραμματισμό και μπορεί επίσης να ανιχνεύσει τη διαδικασία της προγραμματισμού.

Αυτό το διαχωριστικό PCB υιοθετεί x, y, z servo κινητήρα και σύστημα οδήγησης και μπάλα βίδα, γραμμική καθοδήγηση σιδηρόδρομοσχέδιο λειτουργεί ομαλά και με ακρίβεια, μετακινούμενη ακρίβεια μικρότερη από 0,01mm, οδική ακρίβεια μετά από 0.05 χιλιοστά.
Η μηχανή είναι εξοπλισμένη με CCD υψηλής ανάλυσης.Χρησιμοποιεί άμεση διδασκαλία μεθόδου προγραμματισμού με crosscursor του CCD, πολύ εύκολο στη λειτουργία, το λογισμικό μπορεί να εκτελέσει εντολή σημείου, γραμμής, τόξου, κύκλου κλπ. για να κόψει διαφορετικό σχήμα πλακέτας, έχει λειτουργία τοποθέτησης σημάτων,Μπορεί να διορθώσει αυτόματα τη μετατόπιση συντεταγμένων όταν η θέση του PCB αλλάζει.Ο βιομηχανικός υπολογιστής, το σύστημα Windows και το πλήρως αγγλικό αυτόνομο λογισμικό καθιστούν τον προγραμματισμό και τη λειτουργία πολύ εύκολο εξοπλισμένο με υψηλής ποιότητας, ψύξη αέρα, μακρά διάρκεια ζωής σπινδύλα διαδρομής.Η εξωτερική σιωπηλή σκούπα παρέχει ένα καθαρό και χαμηλό θόρυβο περιβάλλον εργασίας .Μπορεί να χρησιμοποιηθεί ως 2 ή 3 τμήματα, απλά ορίστε την παράμετρο στο λογισμικό, έχει πολύ παρατείνει τη διάρκεια ζωής της κοπής κοπής.Εξοπλισμένο με αντιστατικό ιονιστικό ανεμιστήρα που μπορεί να εξαλείψει το στατικό και να αφαιρέσει τη σκόνη

Βασικά χαρακτηριστικά

2, 4 άξονες ελέγχου κίνησης βασίζονται στην υψηλής ανάλυσης CCD vicual ευθυγράμμιση, χρησιμοποιούν διπλή πλατφόρμα για να κάνουν την παραγωγή πιο αποτελεσματική.

3, γερμανική μάρκα σπινδύλα διαδρομής, ταχύτητα 40000~60000rpm.

4, Ταϊβάν Hiwin μάρκα οδηγός, βεβαιωθείτε ότι το σύστημα κίνησης ακρίβεια και ομαλή.

5Μετά το κοπτήρα κόβει μια ορισμένη απόσταση, αυτόματα θα αυξηθεί και να πέσει στην θέση μιας άλλης ακοπή λεπίδα.
6, Κατάλληλο για την απομόνωση ευθείας γραμμής, τόξου και κυκλικών συνδεδεμένων σανίδων.

7Το υποστρώμα PCB τοποθετείται με διήμερη συνεχή επεξεργασία διαβήματος για τη μείωση του χρόνου αναμονής και την αύξηση της παραγωγής.

Επεξεργασία

Λεπτομέρειες μηχανής
