| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | CM-610 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 15~20 ημέρες εργασίας |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 50 σετ ανά μήνα |
| Ονομασία προϊόντος: | Μηχανή δρομολογητών PCBA | σίτιση: | Σίτιση συρταριών |
|---|---|---|---|
| Πλατφόρμα εργασίας: | Διπλή, μπορεί να συνδυαστεί σε μία πλατφόρμα. | Λειτουργία: | Πίνακες διαχωρισμού από καρφίτσες PCBA |
| Υλικό: | Φύλλο matel | Χρώμα: | Πορτοκαλί, γκρι. |
| Υψηλό φως: | Μηχανή διαδρομής PCB συλλογής σκόνης,Μηχανή διαδρομής PCB υψηλής ταχύτητας,Αυτόματη μηχανή διαδρομής PCB |
||
Μηχανή συλλογής σκόνης υψηλής ταχύτητας με τροφοδοσία συρτάρι
Ο δρομολογητής PCB (Printed Circuit Board), επίσης γνωστός ως μηχανή αλεύρι PCB, είναι μια μηχανή που χρησιμοποιείται ειδικά για την κατασκευή πλακών κυκλωμάτων.Διαδραματίζουν ζωτικό ρόλο στην κατασκευή ηλεκτρονικών συσκευών για εργασίες όπως η αφαίρεση ανεπιθύμητων εξαρτημάτων από πολυεπίπεδα PCBΟι μηχανές αυτές συνήθως έχουν υψηλή ακρίβεια αιχμής και είναι σε θέση να αφαιρέσουν με ακρίβεια τα PCB.Τα περιττά μέρη του κυκλώματος εξασφαλίζουν την αξιοπιστία του κυκλώματος.
Οι δρομολογητές PCB διαδραματίζουν σημαντικό ρόλο στη διαδικασία κατασκευής πλακών κυκλωμάτων: αφαιρώντας το πλεονάζον υλικό, δημιουργώντας ίχνη κυκλώματος, ανοίγοντας τρύπες και προσαρμόζοντας σχήματα.
Οι δρομολογητές PCB χρησιμοποιούνται ευρέως στους τομείς της ηλεκτρονικής κατασκευής και της κατασκευής πλακών κυκλωμάτων, συμπεριλαμβανομένων, μεταξύ άλλων, των ακόλουθων τομέων εφαρμογής:Κατασκευή ηλεκτρονικού εξοπλισμού, εξοπλισμός επικοινωνίας, βιομηχανικά συστήματα ελέγχου, ιατρικός εξοπλισμός, αεροδιαστημικός τομέας και εθνική άμυνα.
Οι δρομολογητές PCB συνήθως πρέπει να είναι συμβατοί με λογισμικό CAD (υποβοηθούμενο από υπολογιστή σχεδιασμό) προκειμένου να μετατρέψουν τα αρχεία σχεδιασμού σε πραγματικές διαδρομές άλεσης.πρέπει να είναι συμβατά με εξοπλισμό συναρμολόγησης PCB και εξοπλισμό επιθεώρησης για να εξασφαλίζεται ομαλή και συνεπής διαδικασία παραγωγής.
Οι δρομολογητές PCB είναι απαραίτητα εργαλεία στη διαδικασία παραγωγής ηλεκτρονικών συσκευών.Η υψηλή ακρίβεια και τα αυτοματοποιημένα χαρακτηριστικά αυτών των μηχανών συμβάλλουν στην αύξηση της αποδοτικότητας της παραγωγής και εξασφαλίζουν την αξιοπιστία και την απόδοση των ηλεκτρονικών προϊόντων.
Χαρακτηριστικά
1.Κινέζικο/Αγγλικό λογισμικό λειτουργίας.

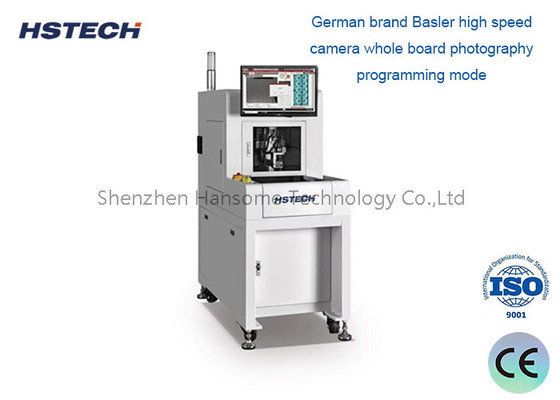

2.Γερμανική μάρκα Basler κάμερα υψηλής ταχύτητας ολόκληρη η κάμερα.
3. Εξοπλισμένο με αυτόματη αλλαγή εργαλείου δρομολόγησης, ανίχνευση σπασμάτων εργαλείου, λειτουργία διόρθωσης ύψους εργαλείου.
4Η εργασία σε ένα μόνο τραπέζι, μπορεί επίσης να χρησιμοποιηθεί σε συνδυασμό δύο μηχανών, ενώ ο εξοπλισμός μπορεί να λειτουργεί χωρίς χειριστή με ρομπότ, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.
Προδιαγραφές
| Μοντέλο μηχανής | RTαπόδοση |
| Μέγεθος κόκκων PCB | 310*360MM |
| Αντικείμενο κοπής | Στρίψιμο σε V, τρύπα σφραγίδας, κυκλική γραμμή, κλπ. |
| Τραπεζός κοπής | Ένα τραπέζι |
| Ακριβότητα κοπής | ±0,08MM |
| Επαναλαμβανόμενη ακρίβεια | ± 0,015MM |
| Μέγιστη ταχύτητα κίνησης στον άξονα | Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s |
| Στρίψιμο | Κινέζικη μάρκα |
| Τρόπος αλλαγής εργαλείου | Χειροκίνητη αλλαγή εργαλείου |
| Ταχύτητα δρομολόγησης σπινδέλου | MAX: 60000 στροφές ανά λεπτό |
| Ανίχνευση εργαλείων | Αυτοματοποιημένη βύθιση εργαλείου, σπάσιμο εργαλείου (προαιρετικό) |
| Ταχύτητα κοπής | Διορθώσιμος 5 ̊100 mm/s |
| Μονάδα διακοπής PCB | 0.3-3.0MM |
| Μέθοδος προγραμματισμού | Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής. |
| Μέθοδος ελέγχου | Σύστημα ελέγχου ακριβείας 3 άξονων PC |
| Χ, Υ1, Υ2, Ζ κινητήρες μεθόδων | Εσωτερική τροφοδοσία (επιλογή Panasonic) |
| Διορθωτικό μέγεθος bits δρομολόγησης | 00,8 ∆3,0MM |
| Ηλεκτρική τροφοδοσία | Δυναμικό άνω των 50 kV |
| Μέγεθος μηχανής | Α*Δ*Χ ((1250mm*650mm*1550mm) |
| Βάρος της μηχανής | 300 κιλά |
| Δύναμη καθαρισμού σκόνης | 3HP |
| Ηλεκτρική τροφοδοσία καθαρισμού σκόνης | Δυνατότητα εκπομπής |
| Μέγεθος καθαρό από σκόνη | Α*Δ*Χ ((800mm*400mm*780mm) |
| Μέγεθος καθαριστικού σκόνης | 60 κιλά |
| Μέθοδος καθαρισμού από σκόνη | Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό) |
Λεπτομέρειες μηχανής
Σύστημα Super Vision ((Εξοπλισμένο με Γερμανική βιομηχανική κάμερα απεικόνισης και φακό της ιαπωνικής μάρκας Moritex) και συσκευή συλλογής σκόνης ESD στην επάνω πλευρά του πινέλου.
Ενσωματωμένο σύστημα κοπής (κόψιμο με τσιμπιδάκι ή μαγνητικό δαχτυλίδι) και μαγνητικό PIN δαχτυλίδι (πατέντα σχεδιασμού)
Αξιόπιστο σύστημα κοπής ((Χρησιμοποιήστε γερμανικό σπινδύλο Sycotec και αντιστροφή συχνότητας), σύστημα Win7/Win10 αγγλική έκδοση.
