Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE,RoHS |
Αριθμό μοντέλου: | QL800A |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 15~20 ημέρες εργασίας |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 50 σετ ανά μήνα |
Ονομασία προϊόντος: | Μηχανή δρομολογητών PCB | Πλατφόρμα: | Διπλό. |
---|---|---|---|
Σύστημα λειτουργίας: | Λεπτομέρια | Εγγύηση: | 1 έτος |
Χρώμα: | Λευκό | Εργαλείο κοπής: | Τεχνουργήματα αλεξίπτωσης |
Συλλογή σκουπιδιών: | Συλλέκτης σκόνης | Τετάρτη: | AC380V 50Hz |
Υψηλό φως: | Μηχανή ταχείας κοπής PCB Router,Ακριβής κόψιμο PCB Router Machine,Μηχανή διπλής σταθμού αυτόματης αποτύπωσης |

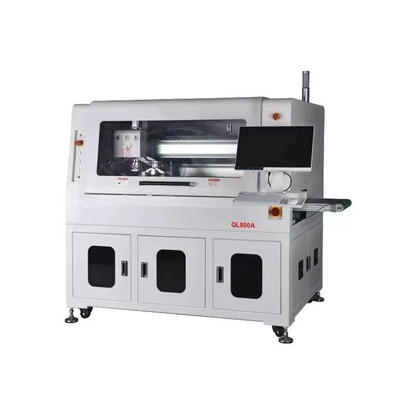

Διπλό σταθμό αυτόματη μηχανή αποτύπωσης PCB Router Machine για γρήγορη και ακριβή κοπή

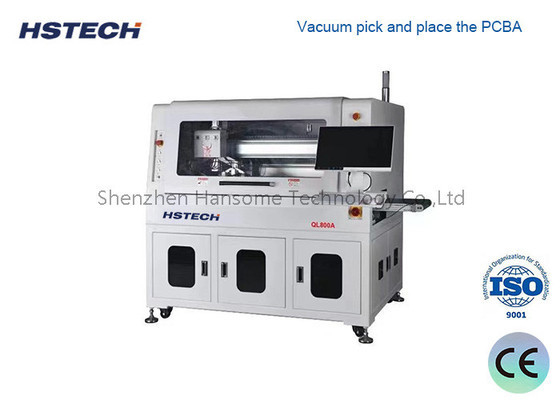

Αυτό το μηχάνημα είναι ένα αυτοματοποιημένο PCBA μηχανή διαδρομής, το PCBA σταθερό με jig για αυτόματη κάτω πλευρά διαδρομής,και μετά τη διαδρομή της μηχανής χρησιμοποιούν την έγχυση ακροφύσιο για να πάρει και να τοποθετήσει το PCBA με jig μαζίΧρησιμοποιείται για τον διαχωρισμό της τρύπας σφραγίδας, του PCB καμπύλης και άλλων ακανόνιστων συνδεδεμένων PCB.
Σχήμα | QL800A | |
Μέγιστο μέγεθος PCB | 260x340 χιλιοστά | |
Μίν. μέγεθος PCB | 50x50 χιλιοστά | |
Μοντέλο | 0.4-6mm | |
Υψόμετρο μετάδοσης | 900±50 mm | |
Κατεύθυνση μεταφοράς | Αριστερά προς τα δεξιά | |
Ταχύτητα μεταφοράς | 1500 mm/s (μέγιστο) ρυθμιζόμενο | |
Τρόπος φόρτωσης | Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος | |
Ρυθμίσεις πλάτους σιδηροτροχιάς | Αυτοματοποιημένο | |
Διασύνδεση επικοινωνίας | SMEMA | |
Τοποθέτηση PCB | Τοποθέτηση των νημάτων | |
Σύστημα διαλογής | Αφαίρεση αναρρόφησης κενού | |
Στρίψιμο σφηνίδας/ταχύτητα | 60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100,000 rpm/min, μάρκα Γερμανίας) | |
Τύπος ψύξης | Τύπος αυτοψύξης | |
Αυτόματη αλλαγή εργαλείου | Προαιρετικό | |
Έλεγχος του μαχαιριού. | - Ναι, ναι. | |
Ταχύτητα διαχωρισμού | 5-100mm/s | |
Ακριβότητα κοπής | ±0,05 mm | |
Συσκευή άλεσης | φ0,8~φ3,0 περιστροφή δεξιάς πλευράς, σκελετός από χάλυβα βολφραμίου | |
Επαναλαμβανόμενη ακρίβεια θέσης | ±0,1 mm | |
Συντονισμένη ταχύτητα κίνησης | 1000 mm/s | |
Τύπος πλάκας εξωτερικής | Μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας | |
Συλλογή αποβλήτων | Συλλογή απορριμμάτων από ντουλάπια | |
Προγραμματισμός διαδικασιών | Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος | |
Προμήθεια αέρα | 5-8 kg/cm3 | |
Ηλεκτρική τροφοδοσία | AC380V, 50/60Hz, 3KW | |
Μέγεθος μηχανής | 1500x850x1600 mm | |
Βάρος | Περίπου 800 κιλά |
Μέγεθος μηχανής
Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιήθηκε η αντιστατική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.
