Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | RM-288 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 1 μήνα |
Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 20 σετ ανά μήνα |
Ονομασία του προϊόντος: | Μηχανή δρομολογητών PCBA | χρώμα: | Λευκό |
---|---|---|---|
Πλατφόρμα: | Διπλό. | Εργαλείο κοπής: | Τεχνουργήματα αλεξίπτωσης |
Σύστημα λειτουργίας: | Λεπτομέρια | Συλλογή σκουπιδιών: | Συλλέκτης σκόνης |
Εγγύηση: | 1 έτος | Τετάρτη: | AC380V 50Hz |

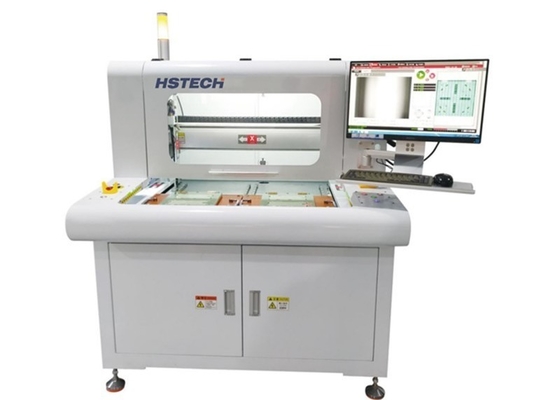

RT350/360/360A/380A Δίδυμη πλατφόρμα Offline PCB δρομολογητής με μέγιστη ταχύτητα εστίασης 60000rpm
Βασικά χαρακτηριστικά
Κινέζικο/Αγγλικό λογισμικό λειτουργίας
Γερμανική μάρκα Basler υψηλής ταχύτητας κάμερα ολοκληρωμένη κάμερα φωτογραφίας μεθόδου προγραμματισμού
Εξοπλισμένο με αυτόματο εργαλείο δρομολόγησης ((bit) αλλαγής, ανίχνευση σπασμάτων εργαλείου, λειτουργία διόρθωσης ύψους εργαλείου
Συνεχή εργασία διπλού τραπεζιού για τη βελτίωση της αποδοτικότητας της παραγωγής
Προδιαγραφές
Μοντέλο μηχανής | RTαπόδοση | RTαπόδοση | RTαπόδοση | RT380α |
Μέγεθος κοπής PCB | 340*360MM | 340*360MM | 340*360MM | 350*250MM |
Αντικείμενο κοπής | Γραμμές, σημεία, τόξα, κύκλοι κλπ. | Γραμμές, σημεία, τόξα, κύκλοι κλπ. | Γραμμές, σημεία, τόξα, κύκλοι κλπ. | Β-σχισμή, τρύπα σφραγίδας, κυκλική θέση, κλπ. |
Τραπεζός κοπής | Δίδυμο τραπέζι | Δίδυμο τραπέζι | Δίδυμο τραπέζι | Δίδυμο τραπέζι |
Ακριβότητα κοπής | ±0,08MM | ±0,05MM | ±0,05MM | ±0,05MM |
Επαναλαμβανόμενη ακρίβεια | ± 0,015MM | ±0,01MM | ±0,01MM | ±0,01MM |
Μέγιστη ταχύτητα κίνησης στον άξονα | Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s | Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s | Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s | Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s |
Στρίψιμο | Κινέζικη μάρκα | Κινέζικη μάρκα/φουσκάλες NSK (προαιρετικά) | Ιαπωνία NSK/Γερμανία Sycotec | Β-λέιτ + σπινθήρα κινεζικής μάρκας |
Τρόπος αλλαγής εργαλείου | Χειροκίνητη αλλαγή εργαλείου | Χειροκίνητη αλλαγή εργαλείου | Αυτοματοποιημένο | Χειροκίνητη αλλαγή εργαλείου |
Ταχύτητα δρομολόγησης σπινδέλου | MAX: 60000 στροφές ανά λεπτό | MAX: 60000 στροφές ανά λεπτό | MAX: 60000 στροφές ανά λεπτό | MAX: 60000 στροφές ανά λεπτό |
Ανίχνευση εργαλείων | Αυτόματη βύθιση εργαλείων, σπάσιμο εργαλείων | Αυτόματη βύθιση εργαλείων, σπάσιμο εργαλείων | Αυτόματη ανίχνευση βυθισμού εργαλείου, σπάσματος εργαλείου και σύρματος εργαλείου | Αυτόματη ανίχνευση βυθισμού εργαλείου, σπάσματος εργαλείου και σύρματος εργαλείου |
Ταχύτητα κοπής | Διορθώσιμος 5 ̊100 mm/s | Διορθώσιμος 5 ̊100 mm/s | Διορθώσιμος 5 ̊100 mm/s | Διορθώσιμος 5 ̊100 mm/s |
Μονάδα διακοπής PCB | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM | 0.3-3.0MM |
Μέθοδος προγραμματισμού | Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής. | Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής. | Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής. | Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής. |
Μέθοδος ελέγχου | Ελέγχος ακρίβειας PC 4 άξων | Ελέγχος ακρίβειας 6 άξονων PC | Ελέγχος ακρίβειας 6 άξονων PC | Ελέγχος ακρίβειας 6 άξονων PC |
Μηχανή κίνησης X,Y1,Y2,Z | Κινέζικος σέρβο οδηγός | ΠανασικόςA6 servo driver | ΠανασικόςA6 servo driver | ΠανασικόςA6 servo driver |
Διορθωτικό μέγεθος bits δρομολόγησης | 00,8 ∆3,0MM | 00,8 ∆3,0MM | 00,8 ∆3,0MM | 00,8 ∆3,0MM |
Ηλεκτρική τροφοδοσία | Δυναμικό άνω των 50 kV | Δυναμικό άνω των 50 kV | Δυναμικό άνω των 50 kV | Δυναμικό άνω των 50 kV |
Μέγεθος μηχανής |
Α*Γ*Γ* (1180mm*1180mm*1350mm) |
Α*Γ*Γ* (1180mm*1180mm*1350mm) |
Α*Γ*Γ* (1180mm*1180mm*1350mm) |
Α*Γ*Γ* (1180mm*1180mm*1350mm) |
Βάρος της μηχανής | 800 κιλά | 800 κιλά | 800 κιλά | 800 κιλά |
Δύναμη καθαρισμού σκόνης | 3HP | 3HP | 3HP | 3HP |
Ηλεκτρική τροφοδοσία καθαρισμού σκόνης | Δυνατότητα εκπομπής | Δυνατότητα εκπομπής | Δυνατότητα εκπομπής | Δυνατότητα εκπομπής |
Μέγεθος καθαρό από σκόνη |
Α*Γ*Γ* (665mm*635mm*1610mm) |
Α*Γ*Γ* (665mm*635mm*1610mm) |
Α*Γ*Γ* (665mm*635mm*1610mm) |
Α*Γ*Γ* (665mm*635mm*1610mm) |
Βάρος καθαριστικού σκόνης | 155 κιλά | 155 κιλά | 155 κιλά | 155 κιλά |
Μέθοδος καθαρισμού από σκόνη | Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό) | Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό) | Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό) | Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό) |
Πλεονεκτήματα
Λειτουργία ανίχνευσης σπασμάτων εργαλείου, παρακολούθηση σε πραγματικό χρόνο της κατάστασης χρήσης εργαλείου
Λειτουργία αυτόματης διόρθωσης εργαλείου για την αποφυγή προβλημάτων απόκλισης ύψους κατά την αλλαγή εργαλείων
Οι διπλές επιφάνειες εργασίας λειτουργούν συνεχώς για τη μεγιστοποίηση της παραγωγικότητας της μηχανής
Συμπληρωματική κοπή με σπαθί και σπινθήρα
