Αυτόματη καθοδήγηση κάτω και συλλογή σκόνης για μηχανή δρομολογητή PCB

Αυτόματη καθοδήγηση κάτω και συλλογή σκόνης για μηχανή δρομολογητή PCB

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	CM-610
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram, D/P
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Μηχανή δρομολογητών PCBA

Τροφή:

Σίτιση συρταριών

Πλατφόρμα εργασίας:

Διπλή, μπορεί να συνδυαστεί σε μία πλατφόρμα.

Λειτουργία:

Πίνακες διαχωρισμού από καρφίτσες PCBA

Υλικό:

Φύλλο matel

Χρώμα:

Πορτοκαλί, γκρι.

Συσκευασία λεπτομέρειες:

Ξύλινη θήκη, προστασία από αφρό

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Επισημαίνω:

Ηλεκτρονική μηχανή διαδρομής PCB

Ηλεκτρονική συσκευή συλλογής σκόνης για δρομολογητές PCB

Περιγραφή του προϊόντος

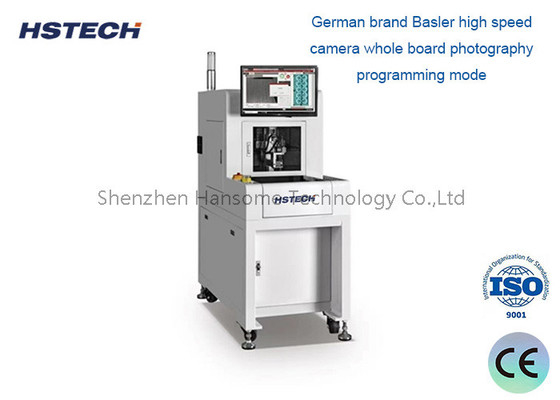

Μηχανή κοπής PCBA με ενιαία πλατφόρμα Offline PCB Router

Περιγραφή

Αυτό το μηχάνημα είναι ένα αυτόματο μηχάνημα καθοδήγησης PCBA που στέκεται στο πάτωμα, λειτουργεί με μία μόνο πλατφόρμα, χρησιμοποιώντας PC για προγραμματισμό, αυτόματη καθοδήγηση κάτω και συλλογή σκόνης κάτω.Το μηχάνημα που χρησιμοποιεί σπινδύλα υψηλής ταχύτητας δρομολόγησης, για να διαχωρίσετε την τρύπα σφραγίσματος, την καμπύλη PCB και άλλα ακανόνιστα συνδεδεμένα PCB.

Χαρακτηριστικά

1.Κινέζικο/Αγγλικό λογισμικό λειτουργίας.

2.Γερμανική μάρκα Basler κάμερα υψηλής ταχύτητας ολόκληρη η κάμερα.

3. Εξοπλισμένο με αυτόματη αλλαγή εργαλείου δρομολόγησης, ανίχνευση σπασμάτων εργαλείου, λειτουργία διόρθωσης ύψους εργαλείου.

4Η εργασία σε ένα μόνο τραπέζι, μπορεί επίσης να χρησιμοποιηθεί σε συνδυασμό δύο μηχανών, ενώ ο εξοπλισμός μπορεί να λειτουργεί χωρίς χειριστή με ρομπότ, βελτιώνοντας σημαντικά την αποδοτικότητα της παραγωγής.

Εφαρμογή
Ο έξυπνος δρομολογητής πλήρους όρασης είναι κατάλληλος για καταναλωτικά ηλεκτρονικά, οικιακά ηλεκτρονικά, αυτοκινητικά ηλεκτρονικά και άλλες συναφείς λειτουργίες κοπής PCB πολλαπλών πλακών.

Προδιαγραφές

Μοντέλο μηχανής	RTαπόδοση
Μέγεθος κόκκων PCB	310*360MM
Αντικείμενο κοπής	Στρίψιμο σε V, τρύπα σφραγίδας, κυκλική γραμμή, κλπ.
Τραπεζός κοπής	Ένα τραπέζι
Ακριβότητα κοπής	±0,08MM
Επαναλαμβανόμενη ακρίβεια	± 0,015MM
Μέγιστη ταχύτητα κίνησης στον άξονα	Δείκτης X,Y1,Y2:1000mm/s,Z άξονας:800mm/s
Στρίψιμο	Κινέζικη μάρκα
Τρόπος αλλαγής εργαλείου	Χειροκίνητη αλλαγή εργαλείου
Ταχύτητα δρομολόγησης σπινδέλου	MAX: 60000 στροφές ανά λεπτό
Ανίχνευση εργαλείων	Αυτοματοποιημένη βύθιση εργαλείου, σπάσιμο εργαλείου (προαιρετικό)
Ταχύτητα κοπής	Διορθώσιμος 5 ̊100 mm/s
Μονάδα διακοπής PCB	0.3-3.0MM
Μέθοδος προγραμματισμού	Φωτογραφία ολόκληρης ομάδας, διδασκαλία γραμμής ζωγραφικής.
Μέθοδος ελέγχου	Σύστημα ελέγχου ακριβείας 3 άξονων PC
Χ, Υ1, Υ2, Ζ κινητήρες μεθόδων	Εσωτερική τροφοδοσία (επιλογή Panasonic)
Διορθωτικό μέγεθος bits δρομολόγησης	00,8 ∆3,0MM
Ηλεκτρική τροφοδοσία	Δυναμικό άνω των 50 kV
Μέγεθος μηχανής	ΑΔΗ ((1250mm650mm1550mm)
Βάρος της μηχανής	300 κιλά
Δύναμη καθαρισμού σκόνης	3HP
Ηλεκτρική τροφοδοσία καθαρισμού σκόνης	Δυνατότητα εκπομπής
Μέγεθος καθαρό από σκόνη	ΑΔΧ ((800mm400mm780mm)
Μέγεθος καθαριστικού σκόνης	60 κιλά
Μέθοδος καθαρισμού από σκόνη	Καθαρισμός μεγέθους άνω/κάτω (προαιρετικό)

Μέγεθος

Αυτόματη καθοδήγηση κάτω και συλλογή σκόνης για μηχανή δρομολογητή PCB 0

Λεπτομέρειες μηχανής

Σύστημα Super Vision ((Εξοπλισμένο με Γερμανική βιομηχανική κάμερα απεικόνισης και φακό της ιαπωνικής μάρκας Moritex) και συσκευή συλλογής σκόνης ESD στην επάνω πλευρά του πινέλου.

Αυτόματη καθοδήγηση κάτω και συλλογή σκόνης για μηχανή δρομολογητή PCB 1

Ενσωματωμένο σύστημα κοπής (κόψιμο με τσιμπιδάκι ή μαγνητικό δαχτυλίδι) και μαγνητικό PIN δαχτυλίδι (πατέντα σχεδιασμού)

Αυτόματη καθοδήγηση κάτω και συλλογή σκόνης για μηχανή δρομολογητή PCB 2

Αξιόπιστο σύστημα κοπής ((Χρησιμοποιήστε γερμανικό σπινδύλο Sycotec και αντιστροφή συχνότητας), σύστημα Win7/Win10 αγγλική έκδοση.

Αυτόματη καθοδήγηση κάτω και συλλογή σκόνης για μηχανή δρομολογητή PCB 3
