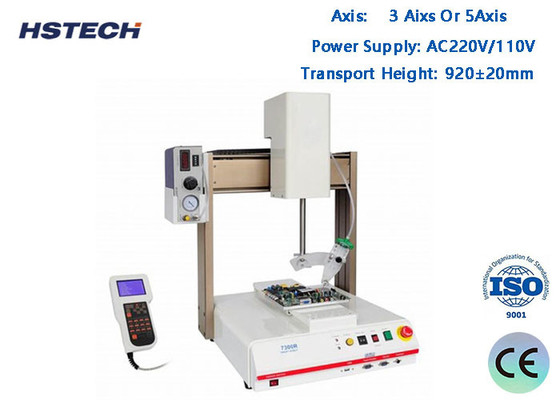

Προηγμένη μηχανή επιλογής επίχρισής 3 άξονων με ρύθμιση πλάτους για εφαρμογές υψηλής ταχύτητας

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-CC300
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Product Name:

3Axis Selective Coating Machine

Axis:

3 Aixs Or 5Axis

Power Supply:

AC220V/110V

Transport Height:

920±20mm

Machine Weight:

600kg

Machine Dimension:

1060x1200x1700mm

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Προηγμένη μηχανή επιλογής επίχρισής 3 άξονων με ρύθμιση πλάτους για εφαρμογές υψηλής ταχύτητας

Εισαγωγή του προϊόντος

1. Η πλατφόρμα κίνησης άξονα X, Y, Z υιοθετεί βίδα μπάλας ακριβείας με κινητήρα Fuji servo.

2. Να επιτευχθεί επιλεκτική επικάλυψη για διάφορα είδη PCB.

3- Στενή γραμμή, κύκλος, κάλυψη τόξου και διάθεση.

4Μπορεί να καλύψει αποτελεσματικά και ομοιόμορφα την άκρη των εξαρτημάτων, εξαλείφοντας την επίδραση σκιάς ψεκασμού.

5Ακριβότητα: ±0,02 mm.

6Με υψηλή ταχύτητα, υψηλή αξιοπιστία, υψηλή σταθερότητα του συστήματος μετάδοσης και ελέγχου.

7. 2 βαλβίδες μπορούν να αλλάξουν αυτόματα την δράση ψεκασμού και επικάλυψης, για να επιτευχθεί διαδικασία επικάλυψης PCB υψηλής πυκνότητας.

8. Με έξυπνη λειτουργία προσαρμογής αυτοματοποιημένου πλάτους (αυτοματοποιημένη προσαρμογή μετά την εισαγωγή του πλάτους της πλακέτας).

Προδιαγραφή μηχανής

Ονομασία προϊόντος	Μηχανή επιλεκτικής συμμορφικής επικάλυψης
Σχήμα	HS-CC300
Υψόμετρο μετάδοσης	920±20 mm
πλάτος του μεταφορέα	50-450 mm/ή προσαρμοσμένο
Μεταφορά	Λ προς R ή R προς L
Υψόμετρος στοιχείου	πάνω και κάτω μέγιστο 100 mm
Μέγεθος άκρου πλάκας PCB	≥ 5 mm
Ταχύτητα μεταφοράς	0-12000mm/min
Γρήγορη κίνηση 3 άξονων	800 mm/s
Επαναλαμβανόμενη ακρίβεια	±0,02 mm
Προγράμματα αποθήκευσης	έως 1000
Ηλεκτρική τροφοδοσία	AC220/110V
Πίεση αέρα	4 kgf/cm2
Κουβάκι κόλλας	10L, χειροκίνητη αναμειγνύση
Τρόπος ελέγχου	Βιομηχανική κάρτα ελέγχου PC+Motion
Γραμμική ρύθμιση οδηγού	Ευφυής ρύθμιση
Τρόπος προγραμματισμού	Εγχειρίδιο διδασκαλίας
Λιμένας επικοινωνίας	SMEMA
Πηγή φωτισμού	Αυτοεφοδιασμένη πηγή φωτισμού
Πηγή φωτισμού ανίχνευσης	Αυτοεξοπλισμένα
Λογισμικό	Λογισμικό επικάλυψης Windows+
Οδηγός κινητήρα	Μηχανή βήματος ((2pcs)
Τρόπος οδήγησης 3 άξων	Σερβοκινητήρας+μονάδα ελκυστήρα+ηλεκτρικός κύλινδρος
Αριθμός ελαστικών βαλβίδων	1 βαλβίδα ψεκασμού+ 1 βαλβίδα διανομής
πλάτος ψεκασμού	3-20mm
Μέθοδος ψεκασμού	Αυτοματοποιημένο
Συνολική ισχύς	2.6kW
Σώμα μηχανής	Ατσάλι ατσάλι
Βάρος της μηχανής	600 κιλά
Μέγεθος μηχανής	1060x1200x1700 χιλιοστά
