| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | RM-F318 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 1 μήνα |
| Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 20 σετ ανά μήνα |
| Ονομασία προϊόντος: | Ενιαία μηχανή δρομολογητών πλατφορμών PCBA | Πλατφόρμα: | Μονό |
|---|---|---|---|
| Συσκευή δρομολόγησης: | Τεχνουργήματα αλεξίπτωσης | Πλατφόρμα εργασίας: | 350*400 χιλιοστά |
| Με κινητήρα: | Σερβοκινητήρας | Τετάρτη: | AC380V |
| Μέγεθος μηχανής: | 740*835*1240mm ((L*W*H) |

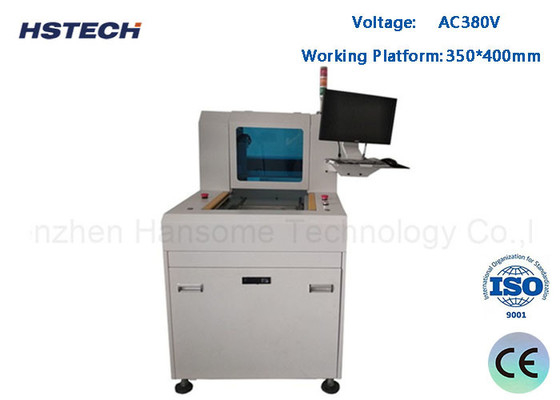

Μοναδική πλατφόρμα μικρού μεγέθους Ρατίνος δαγκώνει αυτόματη μηχανή δρομολόγησης PCB
Εισαγωγή μηχανών
Αυτή η μονάδα πλατφόρμας αυτόματη μηχανή δρομολογητή PCB είναι ένα οικονομικά αποδοτικό δρομολογητή PCB, μικρού μεγέθους, εξοικονομώντας πολύ χώρο, κατάλληλο για μικρά εργοστάσια.
Το μηχάνημα αυτό έχει όλες τις λειτουργίες, επίσης εξοπλισμένο με συλλέκτη σκόνης.
Αρχή λειτουργίας
Χρησιμοποιήστε τον υπολογιστή για προγραμματισμό, και το κοπτήρα υψηλής ταχύτητας φρένα λειτουργεί σύμφωνα με τα προγράμματα.
Πλεονεκτήματα σε σύγκριση με τον παραδοσιακό διαχωριστή PCB

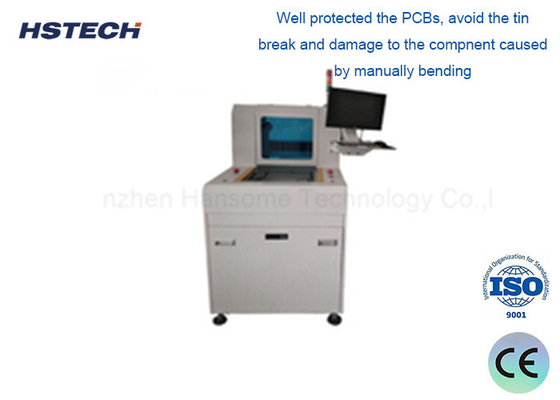

1, καλά προστατευμένα τα PCB, αποφεύγοντας το σπάσιμο κασσίτερου και τη βλάβη του συστατικού που προκαλείται από χειροκίνητη κάμψη.
2, εξαιρετικά χαμηλή πίεση, αποφεύγει την πίεση που παράγεται μηχανικά με τη χρήση τρύπησης ή κάμψης.
3, Κατάλληλο για την κοπή όλων των ειδών πλαισίων PCB.
Βασικά χαρακτηριστικά
1, Max 40000 στροφές ανά λεπτό σπινδύλα υψηλής ταχύτητας.
2, κινέζικο και αγγλικό πίνακα ελέγχου επιλογής γλώσσας λειτουργίας.
3, λειτουργία Windows, χειροκίνητη τοποθέτηση ή εισαγωγή αρχείων.
4, ανίχνευση CCD.
5, συμπεριλαμβανομένου του εξωτερικού συλλέκτη σκόνης.
6, Κατάλληλο για το διαχωρισμό όλων των ειδών PCB καμπύλης.
Επεξεργασία
| Σχήμα | RM-F318 | ||
| Δομή | Μονή σπινδύλα, μία πλατφόρμα. | ||
| Μέγεθος μηχανής ((mm) | 740*835*1240mm | ||
| Ακαθάριστο βάρος | 550 κιλά | ||
| Μέγεθος συλλέκτη σκόνης (mm) | 700*600*1200mm | ||
| Μέθοδος συλλογής σκόνης | Συλλογή κάτω | ||
| Μέγεθος πλατφόρμας εργασίας | 350*400 χιλιοστά | ||
| Τοποθέτηση PCB | Εγκαταστάσεις, λειτουργικό δάχτυλο | ||
| Σύστημα οδήγησης | Άξονας X/Y/Z που τροφοδοτείται από κινητήρα εφοδιασμού,άξονας W που τροφοδοτείται από μετατροπέα συχνότητας κινητήρα τριών φάσεων | ||
| Στρίψιμο δρομολόγησης | Μέγιστο 40000 στροφές ανά λεπτό | ||
| Ταχύτητα κοπής | 1-100mm/s | ||
| Ακριβότητα κοπής | ±0,05 mm | ||
| Επαναλαμβανόμενη ακρίβεια | ±0,02 mm | ||
| Ταχύτητα κίνησης άξονα | 800 mm/s | ||
| Σύστημα άξονα Z | Στρογγυλοκίνητη, διπλή καθοδήγηση | ||
| Συσκευή δρομολογητή | Φαλκονόμετρο,φ0,8~φ3,0 αριστερή περιστροφή,Ατσάλι Σάνκ Βόλφστραμ | ||
| Έλεγχος ζωής εργαλείου | Έλεγχος λογισμικού προγράμματος | ||
| Συλλέκτης σκόνης | 2.2Kw,380V | ||
| Πίεση αέρα στο συλλέκτη σκόνης | 4-6KG/cm3 | ||
| Προγραμματισμός | Διαδικτυακό προγραμματισμό | ||
| Λειτουργία επεξεργασίας | Καθαρή γραμμή, καμπύλη γραμμή, κύκλος, τόξο | ||
| Ασφαλιστική πόρτα | Εγχειριτική πόρτα | ||
| Προειδοποίηση σφάλματος | - Ναι, ναι. | ||
| Μέθοδος προγράμματος | Αυτοπρογραμματισμός, κάμερα που ελέγχεται από πληκτρολόγιο και ποντίκι | ||
Προδιαγραφή συλλέκτη σκόνης
| Μέγεθος | 700*600*1200mm |
| Δύναμη | 2.2KW, 3HP, AC380V |
| Ασύρματα | < 200dB |
| Μέγεθος εισόδου/εξόδου αέρα | 6 ίντσες/8 ίντσες |
| Σύρμα ηλεκτρικής ενέργειας | 5*2.5² |
| Φίλτρο | 16 κομμάτια |
Λεπτομέρειες μηχανής
