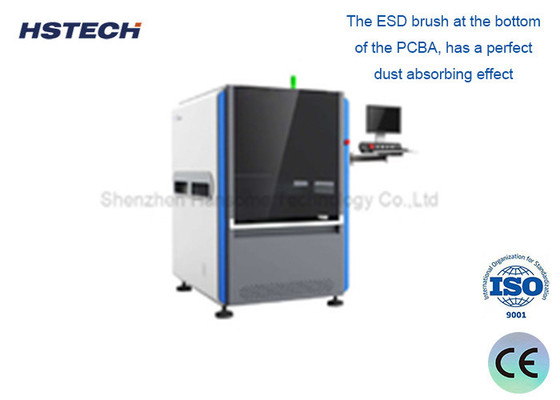

Μηχανή δρομολογητή εκτύπωσης PCB σε γραμμή για κοπή υψηλής ταχύτητας

Μηχανή δρομολογητή εκτύπωσης PCB σε γραμμή για κοπή υψηλής ταχύτητας

Χαρακτηριστικά

1, Χρησιμοποιήστε τη Γερμανία Sycotec Spinde, Max 1000000 RPM και λειτουργία αυτόματης αλλαγής εργαλείων.
2Η βούρτσα ESD στο κάτω μέρος του PCBA, έχει μια τέλεια απορρόφηση σκόνης.
3, Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό Moritex και πηγή φωτός επιπέδου μέτρησης, για υποστήριξη της βαθμονόμησης, της αντιστάθμισης και της τοποθέτησης της μηχανής,με μεγάλη σταθερότητα και ικανότητα κατά της διαταραχής.
4, Τέλεια λύση δρομολόγησης χωρίς Jig, υποστήριξη 20 * 20 ~ 350 * 350mm μέγεθος PCB, και συσκευή λήψης μπορεί να συνειδητοποιήσει γρήγορη αφαίρεση και εγκατάσταση, υψηλή αξιοπιστία και χαμηλό κόστος.
5, τυποποιημένο εργαλειοθεσιακό ρεπερτόριο με τρία είδη 3.175 εργαλείων, καθένα με 10pcs στο εσωτερικό. με ακριβές σύστημα συμπίεσης και σύστημα ανύψωσης, X1, Y1 και Z1 για την αλλαγή των εργαλείων
6, Λύση εκφόρτωσης1: το PCBA μετά τη κοπή τοποθετείται στην ζώνη ESD και στη συνέχεια εισέρχεται στην γραμμή δοκιμής ή συναρμολόγησης.Λύση εκφόρτωσης 2: Με τη μονάδα εκφόρτωσης παρτίδας, η σφραγίδα θα αγγίζει το κουτί του δίσκου.

7Το κοπτήρα φρένασης κινείται από σπινδύλα υψηλής ταχύτητας με τα πλεονεκτήματα μειωμένης δύναμης κοπής, υψηλής ακρίβειας, χαμηλού θορύβου και είναι κατάλληλο για όλα τα σχήματα pcba, όπως στρογγυλή, ευθεία γραμμή, τύπου L ή U,τετράγωνα και τόξα.
8, Win7/Win10 αγγλική έκδοση σύστημα

Προδιαγραφές

Μέγεθος μηχανής

Λεπτομέρειες

1, Αυτόματη αλλαγή εργαλείου κοπής 2, ανίχνευση σπασμένου μαχαιριού 3, αυτόματη λειτουργία παραγωγής

4, ΣΥΠ στατιστική λειτουργία και σύγκριση ERP σύστημα

5, Επιλέξιμη για ανθεκτικό στην έκρηξη συλλέκτη σκόνης κενού και ανιχνευτή όγκου αέρα

Τέλειο σύστημα δρομολόγησης PCBA χωρίς Jig για να διορθώσει την επιφάνεια, να υποστηρίξει 20x20 ~ 350x350mm μέγεθος pcb και η συσκευή λήψης μπορεί να συνειδητοποιήσει

ταχεία αφαίρεση και εγκατάσταση, υψηλή αξιοπιστία και χαμηλό κόστος.

Εσωτερική εκφόρτωση ζώνης ESD

Λύση εκφόρτωσης 1: το PCBA, αφού διαχωριστεί, τοποθετείται στην ζώνη ESD και στη συνέχεια εισέρχεται στην γραμμή δοκιμής/συναρμολόγησης.

Λύση εκφόρτωσης 2: Με την μονάδα εκφόρτωσης παρτίδας ARM710-1, η ζυγαριά τοποθετείται στο κουτί του ARM710.
