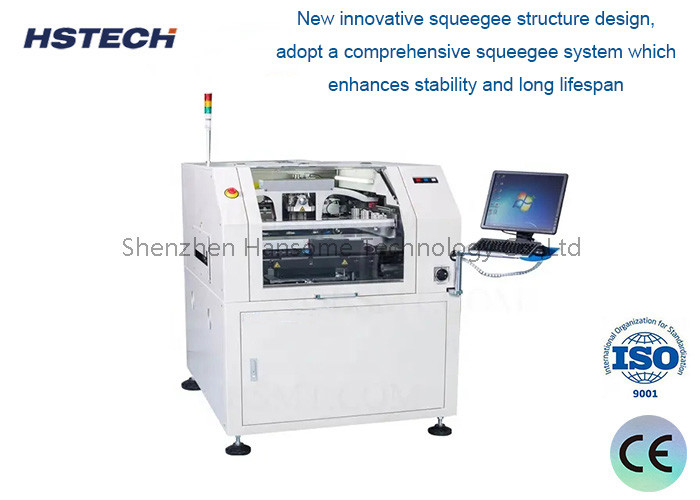

Πινακτής SMT με δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G5
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Αυτοματοποιημένος εκτυπωτής προτύπων

Άλλο όνομα:

Μηχανή εκτύπωσης με πάστα συγκόλλησης

Μέγεθος PCB:

50x50~400x340mm

Υψόμετρο μεταφοράς:

900±40mm

Ρύθμιση πλάτους:

Αυτοματοποιημένο

Διασύνδεση I/Ov:

SMEMA

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Πιεστής πάστες συγκόλλησης SMT με δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης και ταχύτητα εκτύπωσης 6-200 mm/sec

Προδιαγραφές

Σχήμα	G5
Μέγεθος στίγματος	370x370mm (μέγεθος ελάχιστο)
	737x737mm (μέγιστο μέγεθος)
	20-40 mm ((πλάτος)
Μέγιστο μέγεθος PCB	400x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Πίνακας διαμόρφωσης PCB	μέγιστη διαγώνια PCB 1%
Υψόμετρο μεταφοράς	900±40 mm
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500mm/s, μπορεί να ρυθμιστεί
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω
Σύστημα συμπίεσης PCB	Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα
Κεφαλή εκτύπωσης	Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης
Πίεση σφουγγαρίσματος	0.5~10Kg (Ελέγχος προγράμματος)
Ταχύτητα εκτύπωσης	6-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Σύστημα καθαρισμού	Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες
Επικαιροποιημένο σύστημα	8x6 χιλιοστά
Πεδίο ρύθμισης μηχανής	Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2°
Οραματισμός	Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία

Συνολική προδιαγραφή μηχανής

Επαναλαμβάνεται ακρίβεια θέσης	±0,01 mm
Ακριβότητα Τύπου	±0,025 mm
Χρόνος κύκλου	< 8 δευτερόλεπτα
Αλλαγή προϊόντος	Παλιά: <3 λεπτά, νέα: <5 λεπτά
Προμήθεια αέρα	4 έως 6 kgf/cm
Ηλεκτρική τροφοδοσία	Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW
Μέθοδος ελέγχου	ΕΠ
Σύστημα λειτουργίας	Windows XP/Win7
Μέγεθος μηχανής	1140 ((L) x 1364 ((W) x 1404 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Χαρακτηριστικά

1Η πλατφόρμα GKG είναι σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος ρύθμισης των πινών PCB με διαφορετικό πάχος.

2Σύστημα καθαρισμού: Σύστημα καθαρισμού GKG εξοπλισμένο με τρεις μεθόδους καθαρισμού: στεγνό καθαρισμό, υγρό καθαρισμό, ηλεκτρική σκούπα.

Μπορεί επίσης να καθαριστεί χειροκίνητα, εάν ο πελάτης δεν χρειάζεται να χρησιμοποιήσει αυτόματο καθαρισμό για να μειώσει το χρόνο καθαρισμού και να βελτιώσει την αποτελεσματικότητα της παραγωγής.Το νέο σύστημα σκούπασης εξασφαλίζει πλήρη επαφή με το πρότυπο, η αυξημένη αναρρόφηση υπό κενό μπορεί αποτελεσματικά να εξαλείψει την υπόλοιπη πάστα

στο δίχτυ, το οποίο μπορεί να επιτύχει αποτελεσματική λειτουργία αυτόματου καθαρισμού.Το μέρος CCD και το σύστημα κλίσης c διαχωρίζονται, όταν λειτουργεί το CCD, το μέρος CCD

Η μηχανή μπορεί να κινηθεί ανεξάρτητα για να μειώσει το φορτίο του κινητήρα και να βελτιώσει την ταχύτητα και την ακρίβεια της μηχανής.

3Χρησιμοποιώντας ομοιόμορφο δακτυλικό φως και υψηλής φωτεινότητας ομοαξονικό φως, με λειτουργία ρύθμισης φωτεινότητας,τότε όλα τα είδη σημείων σήμανσης μπορούν να αναγνωριστούν καλά (συμπεριλαμβανομένων των ανθεκτικών σημείων σήμανσης), εφαρμόζεται για την επιχρίστωση κασσίτερου, το χαλκό, την επιχρίστωση χρυσού, την ψεκασμό κασσίτερου, το FPC και άλλους τύπους PCB με διαφορετικά χρώματα.

4, υψηλή προσαρμοστικότητα ατσάλινο πλέγμα πλαίσιο σύστημα συμπίεσης.

γραμμή παραγωγής.

Πινακτής SMT με δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης 0

Εχουμε επαγγελματίες τεχνικούς και πωλήσεις, βασίζεται στην υψηλή τεχνολογία και προσπαθεί το καλύτερο για την προμήθεια υψηλής αποτελεσματικότητας και αξιόπιστη διαχείριση των πινάκων στους πελάτες μας.Ταυτόχρονα η έμπειρη ομάδα μηχανικών μας κατανοεί πάντα την κατεύθυνση ανάπτυξης του έξυπνου εργοστασίου., ενημερώνει τα προϊόντα και την τεχνική σύμφωνα με την ζήτηση της αγοράς, επιδιώκουν να makeemore αυτοματοποίηση και οικονομικά αποτελεσματικό προϊόν όλη την ώρα, κάνουμε επίσης το OEM basedon διαφορετικές ανάγκες του πελάτη μας.
