Εφαρμογή SMT High-End G9 Αυτοματοποιημένη μηχανή ζύμωσης για την εκτύπωση

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G9+
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου

Άλλο όνομα:

αυτόματη μηχανή εκτύπωσης οθόνης

Μέγεθος PCB:

50x50~450x340mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Μοντέλο:

0.46mm

Μέγιστο βάρος της σανίδας:

5 κιλά

Βάρος της μηχανής:

1000 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Αυτόματος εκτυπωτής πάστες συγκόλλησης για βιομηχανικό σύστημα MES 4.0

Εισαγωγή

Το G9+ αυτόματο μηχάνημα εκτύπωσης πάστες συγκόλλησης είναι ένα μηχάνημα υψηλής τεχνολογίας για υψηλής τεχνολογίας εφαρμογή SMT, το οποίο μπορεί να ικανοποιήσει τις απαιτήσεις της διαδικασίας εκτύπωσης του 03015,0.25 pitch, υψηλή ακρίβεια και υψηλή ταχύτητα.

Προδιαγραφές

Σχήμα	G9+
Μέγιστο μέγεθος PCB	450x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	15 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/χειροκίνητο πάνω κάτω τραπέζι
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm(ώρος 20-40mm)
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ενισχυμένη απορρόφηση κενού
	Ξηρό, υγρό κενό τρεις συνθήκες
	Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Απόδοση μηχανής

Σχήμα	G9+
Επαναλαμβανόμενη ακρίβεια θέσης	± 12,5um@6,CPK≥2.0
Ακρίβεια εκτύπωσης	±18um@6,CPK≥2.0
Χρόνος κύκλου εκτύπωσης	< 7,5 δευτερόλεπτα
Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλαμβάνετε την ακρίβεια

Συνολική προδιαγραφή μηχανής

Ηλεκτρική τροφοδοσία	Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
Πίεση αέρα	4~6 kgf/cm2
Κατανάλωση αέρα	περίπου 5L/min
Θερμοκρασία λειτουργίας	-20°C~+45°C
Υγρασία λειτουργίας	30%~60%
Μέγεθος μηχανής(χωρίς το φως του πύργου)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Χαρακτηριστικά

1, CCD ψηφιακό σύστημα, εντελώς νέο σύστημα οπτικής διαδρομής, ομοιόμορφο κυκλικό φως και υψηλή φωτεινότητα της ομοαξονικής φωτεινής πηγής.που επιτρέπουν την εύκολη αναγνώριση διαφορετικών σημείων σήμανσης (συμπεριλαμβανομένων των ανισόμετρων σημείων σήμανσης), όπως η επικάλυψη από κασσίτερο, επικάλυψη χαλκού, επικάλυψη ασημιού, συγκόλληση με θερμό αέρα, FPC και διάφορα είδη διαφορετικού χρώματος PCB.

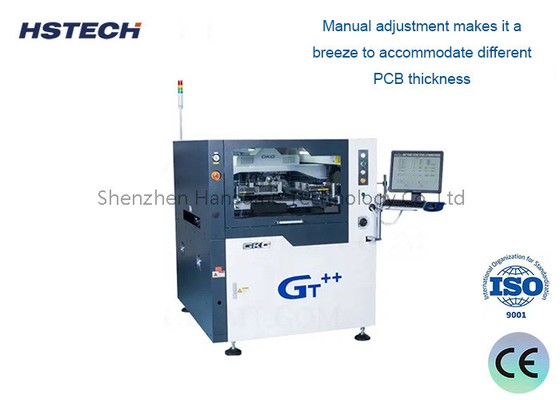

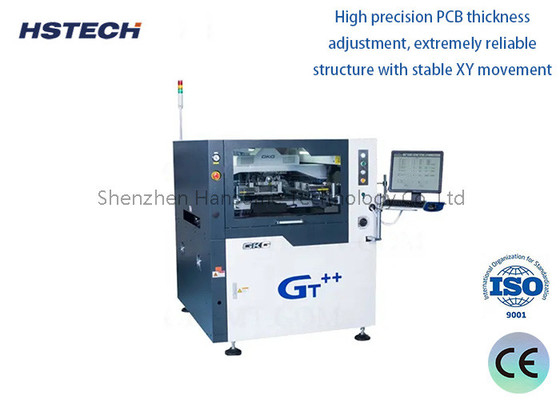

2, υψηλής ακρίβειας ρύθμιση πάχους PCB, εξαιρετικά αξιόπιστη δομή με σταθερή κίνηση XY. Η χειροκίνητη ρύθμιση καθιστά εύκολο να φιλοξενήσει διαφορετικό πάχος PCB.

3"Σύστημα τοποθέτησης σιδηροτροχιάς καθοδήγησης, new Pattern guide rail ban αποσυναρμολογήσιμη, προγραμματιζόμενη ευέλικτη πλευρική σφραγίδα, ειδική για FPC, PCB warpage, εκτελεί μια μοναδική συσκευή πλάκας σφραγίδας.Μέσα από το λογισμικό προγραμματισμού μπορεί αυτόματα να τεντωθεί και να τραβήξει πίσω ανεπηρέαστη PCB pickness.

4, Νέο καινοτόμο σχεδιασμό δομής squeegee, υιοθετούν ένα ολοκληρωμένο σύστημα squeegee που ενισχύει τη σταθερότητα και τη μακρά διάρκεια ζωής.

5, Υψηλής ταχύτητας καθαρισμός με πρότυπο, η δομή καθαρισμού με κατωτέρω διάθεση αποτρέπει με επιτυχία το φραγμένο άνοιγμα (που είναι πάντα η βασική αιτία για αναποτελεσματικό καθαρισμό).Το μήκος του διαλύτη που διανέμεται μπορεί επίσης να τροποποιηθεί εύκολα με έλεγχο λογισμικού..

6Νέα πολυλειτουργική διεπαφή, απλότητα, σαφή κατανόηση, φιλικό προς το χρήστη.

Η εταιρεία Shenzhen Hansome Technology Co., Ltd ((HSTECH) είναι επαγγελματίας κατασκευαστής εξοπλισμού χειρισμού πλακέτων SMT (Loader,Unloader, Buffer, Conveyor,etc).Είμαστε μια υψηλής τεχνολογίας επιχείρηση με ανεξάρτητα δικαιώματα πνευματικής ιδιοκτησίαςΗ εταιρεία ασχολείται κυρίως με την έρευνα και ανάπτυξη, την παραγωγή και την πώληση εξοπλισμού επεξεργασίας πλακών SMT/THT.

Εχουμε επαγγελματίες τεχνικούς και πωλήσεις, βασίζεται στην υψηλή τεχνολογία και προσπαθεί το καλύτερο για την προμήθεια υψηλής αποτελεσματικότητας και αξιόπιστη διαχείριση των πινάκων στους πελάτες μας.Ταυτόχρονα η έμπειρη ομάδα μηχανικών μας κατανοεί πάντα την κατεύθυνση ανάπτυξης του έξυπνου εργοστασίου., ενημερώνει τα προϊόντα και την τεχνική σύμφωνα με την ζήτηση της αγοράς, επιδιώκουν να makeemore αυτοματοποίηση και οικονομικά αποτελεσματικό προϊόν όλη την ώρα, κάνουμε επίσης το OEM basedon διαφορετικές ανάγκες του πελάτη μας.
