| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | HS-ARX-811 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 7~9 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 100 σετ ανά μήνα |
| Ονομασία του προϊόντος: | Ευθύγραμμη μηχανή δρομολογητών PCBA | Εγγύηση: | 1 έτος |
|---|---|---|---|
| Έλεγχος: | Εικόνα αφής | Ετικέτα ρελέ: | Σνάιντερ |
| Οπτοηλεκτρονικός διακόπτης: | OMRON | Υλικό: | Σύνθετα αλουμινίου |
| Υπόθεση: | Νέο | Σήμα: | SMEMA |
| Εφαρμογή: | Ηλεκτρονική συνέλευση | Χρώμα: | Ασημένιο |
| Σύστημα ελέγχου: | ΠΛΚ | OEM/ODM: | Διαθέσιμο |
| Κατανάλωση ενέργειας: | 200W | Τύπος: | Αυτοματοποιημένο |

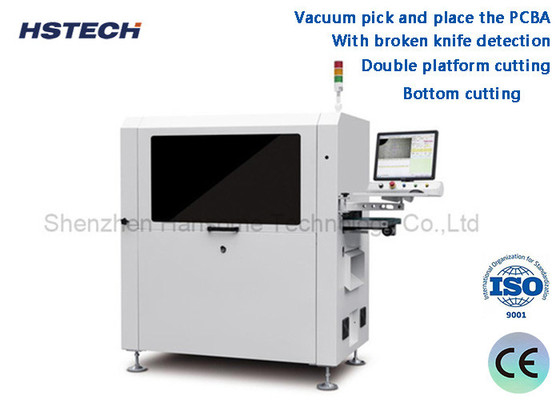

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού
Εισαγωγή

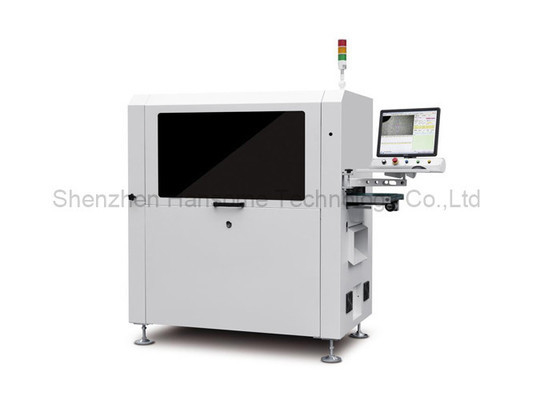

Αυτό το μηχάνημα είναι ένα σε γραμμή αυτόματο PCBA μηχανή καθοδήγησης, χρησιμοποιώντας ξύλο Τουλφστεν χάλυβα φρένις κοπτήρα ως το εργαλείο spearating, εργάζονται με εξατομικευμένο κορμί για να διορθώσει το PCBA,επίσης καθαρίστε τη σκόνη με συλλέκτη σκόνης μετά την κοπή, ζώνη ESD για τη μεταφορά στην συσκευή ρεύματος.
Χαρακτηριστικά
1Βάλε το PCBA.
2- Κόψτε το κάτω μέρος.
3Δύο πλατφόρμες.
4Με ανίχνευση σπασμένου μαχαιριού.
5Συνδέστε την αυτόματη γραμμή παραγωγής.
6, οι στατιστικές των περιεχομένων των προϊόντων λειτουργούν και ταιριάζουν με το σύστημα ERP.
7Μπορεί να εξοπλιστεί με αυτόματη αλλαγή εργαλείων, λειτουργία ανθεκτικής έκρηξης της ηλεκτρικής σκούπας και λειτουργία παρακολούθησης του όγκου αέρα.
| Σχήμα | ARX-811 | |
| Μέγιστο μέγεθος PCB | 260x340 χιλιοστά | |
| Μίν. μέγεθος PCB | 50x50 χιλιοστά | |
| Μοντέλο | 0.4-6mm | |
| Υψόμετρο μετάδοσης | 900±50 mm | |
| Κατεύθυνση μεταφοράς | Αριστερά προς τα δεξιά | |
| Ταχύτητα μεταφοράς | 1500 mm/s (μέγιστο) ρυθμιζόμενο | |
| Τρόπος φόρτωσης | Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος | |
| Ρυθμίσεις πλάτους σιδηροτροχιάς | Αυτοματοποιημένο | |
| Διασύνδεση επικοινωνίας | SMEMA | |
| Τοποθέτηση PCB | Τοποθέτηση των νημάτων | |
| Σύστημα διαλογής | Αφαίρεση αναρρόφησης κενού | |
| Σπιντέλο κοπής/ταχύτητα | 60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100.000 rpm/min, μάρκα Γερμανίας) | |
| Τύπος ψύξης | Τύπος αυτοψύξης | |
| Αυτόματη αλλαγή εργαλείου | Προαιρετικό | |
| Έλεγχος του μαχαιριού. | - Ναι, ναι. | |
| Ταχύτητα διαχωρισμού | 5-100mm/s | |
| Ακριβότητα κοπής | ±0,05 mm | |
| Συσκευή άλεσης | φ0,8~φ3,0 δεξιά πλευρά, σκελετό από χάλυβα βολφραμίου | |
| Επαναλαμβανόμενη ακρίβεια θέσης | ±0,1 mm | |
| Συντονισμένη ταχύτητα κίνησης | 1000 mm/s | |
| Τύπος πλάκας εξωτερικής | Η μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας | |
| Συλλογή αποβλήτων | Συλλογή απορριμμάτων από ντουλάπια | |
| Προγραμματισμός διαδικασιών | Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος | |
| Προμήθεια αέρα | 5-8 kg/cm3 | |
| Ηλεκτρική τροφοδοσία | AC380V, 50/60Hz, 3KW | |
| Μέγεθος μηχανής | 1500x850x1600 mm | |
| Βάρος | Περίπου 800 κιλά | |
Μέγεθος μηχανής
Λεπτομέρειες
Συλλέκτης σκόνης κάτω.
Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό moritex και πηγή φωτός μέτρησης - επιπέδου, για να υποστηρίξει την βαθμονόμηση μηχανής,
Αντιστάθμιση και τοποθέτηση, με μεγάλη σταθερότητα και ικανότητα κατά των διαταραχών.
Πλήρης εξαρτήματα κενού ρουφήχτρα για τη συλλογή, τοποθέτηση, εκφόρτωση και την παραγωγή.
Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιήθηκε η αντιανθεκτική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.
