| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | HSTECH |
| Πιστοποίηση: | CE |
| Αριθμό μοντέλου: | RM-F328 |
| Ποσότητα παραγγελίας min: | 1 σύνολο |
|---|---|
| Τιμή: | Negotiable |
| Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
| Χρόνος παράδοσης: | 1 μήνα |
| Όροι πληρωμής: | D/P, T/T, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 20 SETS ανά μήνα |
| Ονομασία του προϊόντος: | Ενιαία μηχανή δρομολογητών πλατφορμών PCBA | Πλατφόρμα: | Διπλό. |
|---|---|---|---|
| Συσκευή δρομολόγησης: | Τεχνουργήματα αλεξίπτωσης | Πλατφόρμα εργασίας: | 350*650mm |
| Κινητό μοτέρ: | Σερβοκινητήρας | Τετάρτη: | AC380V |
| Μέγεθος μηχανής: | 1220*1400*1300mm ((L*W*H) | Βάρος: | 750 κιλά |

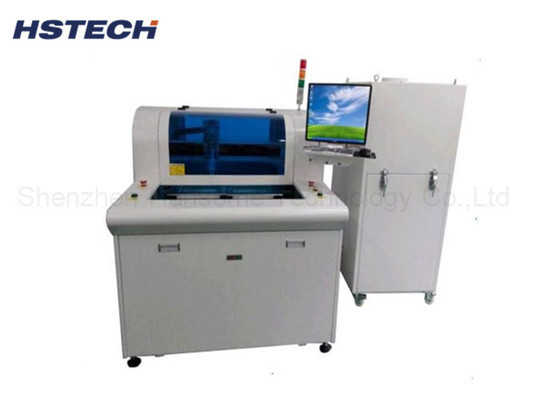

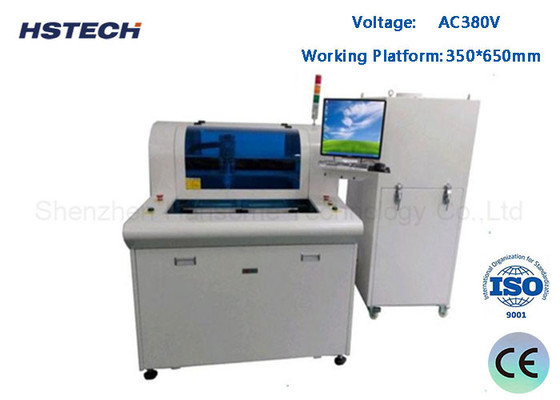

Συσκευή δρομολογήσεως για το κοπτήρα αλεύρι διπλής πλατφόρμας Συλλέκτης σκόνης Μηχανή δρομολόγησης PCB
Εισαγωγή μηχανών
Αυτή η συσκευή υιοθετεί ένα κοπτήρα φρέινγκ για να χωρίσει μια πλακέτα PCB πολλαπλών συνδέσεων σύμφωνα με μια προεπιλεγμένη διαδρομή σε λειτουργία υψηλής ταχύτητας.βελτιώνει την ποιότητα του προϊόντος και μειώνει το ποσοστό υπολείμματος.
Αυτό το μηχάνημα υιοθετεί το λειτουργικό σύστημα WindowsXP περιβάλλοντος ανθρώπου-μηχανής, απλό και φιλικό προς το χρήστη σχεδιασμό διεπαφής, αυτόματο σύστημα διόρθωσης πορείας κοπής,πρόγραμμα CCD υψηλών εικόνων Προγράμματα παραγωγής και μπλοκ και επεξεργασία και τροποποίηση προγράμματος με ένα μόνο βήμα, η συσκευή φόρτωσης και εκφόρτωσης PCB των δύο πλατφορμών που λειτουργούν αλληλεπιδρώντας μπορεί να μειώσει αποτελεσματικά το χρόνο αναμονής του μηχανήματος, επιτυγχάνοντας έτσι την ιδανική αποδοτικότητα παραγωγής.
Βασικά χαρακτηριστικά
1, Εξοπλισμένο με φακό μεγέθυνσης CCD υψηλών εικονοστοιχείων, λειτουργίες διδασκαλίας και επεξεργασίας βοηθητικών προγραμμάτων, βελτίωση της ακρίβειας και της ακρίβειας και υψηλότερης ανάλυσης εικόνων.
2Η κίνηση της διαδρομής έχει πραγματική εμφάνιση και προσομοιωμένη παρακολούθηση δρομολογητή.Η λειτουργία αυτόματης διόρθωσης ευθυγράμμισης έχει υψηλότερη ακρίβεια κοπήςΌσο η απόκλιση του PCB είναι εντός 3 mm, η μηχανική όραση μπορεί να εκτελέσει αυτόματη καθοδήγηση.Η βαθμονόμηση χαλαρώνει τις απαιτήσεις ακρίβειας του χειριστή κατά την τοποθέτηση της πλακέτας και βελτιώνει σημαντικά την αποτελεσματικότητα της εργασίας.
3, Η αντιγραφή των αριστερών και δεξιών πινάκων εργασίας του προγράμματος, αντιγραφή μπλοκ, εμφάνιση, αντιγραφή πίνακα σύνδεσης πολλαπλών γωνιών, λειτουργία τροποποίησης παρακολούθησης με ένα βήμα,και τη λειτουργία τροποποίησης επεξεργασίας μπλοκ με ακρίβεια απλοποιούν τον χρόνο παραγωγής του προγράμματος και βελτιώνουν την αποτελεσματικότητα επεξεργασίας.
4Η ηλεκτρική σκούπα κατασκευασμένη από εισαγόμενο ανεμιστήρα υψηλής ισχύος και η συσκευή υψηλής τάσης στατικής εξάλειψης 10V έχουν πιο ιδανική επίδραση σκούπασης και χαμηλότερο θόρυβο.
5Μετά το κοπτήρα κόβει μια ορισμένη απόσταση, αυτόματα θα αυξηθεί και να πέσει στην θέση μιας άλλης ακοπή λεπίδα.Η πάνω και κάτω απόσταση και η συχνότητα μπορεί να ρυθμιστεί ανάλογα με το μήκος της λεπίδας για να παρατείνει τη ζωή του κοπτήρα.
6Η διαφανής σχεδίαση της πόρτας ασφαλείας καθιστά την διαδικασία σαφή με μια ματιά.Η διακοπή έκτακτης ανάγκης αποσκοπεί στην πρόληψη ατυχημάτων κατά τη διάρκεια της επεξεργασίας και στην παροχή ασφαλούς λειτουργικού περιβάλλοντος ελέγχουΗ επιβράδυνση του 50% είναι για να διευκολύνει τον προγραμματιστή να παρακολουθεί τη διαδικασία επεξεργασίας κατά τη διάρκεια της εκτέλεσης του προγράμματος.
7Το υποστρώμα PCB τοποθετείται με διήμερη συνεχή επεξεργασία διαβήματος για τη μείωση του χρόνου αναμονής και την αύξηση της παραγωγής.
Επεξεργασία
| Σχήμα | RM-F328 | ||
| Δομή | Μονό σπινδύλα, διπλή πλατφόρμα. | ||
| Μέγεθος μηχανής ((mm) | 1220*1400*1300mm ((L*W*H) | ||
| Ακαθάριστο βάρος | 750 κιλά | ||
| Μέγεθος συλλέκτη σκόνης (mm) | 780*650*1600mm | ||
| Μέθοδος συλλογής σκόνης | Συλλογή κάτω | ||
| Μέγεθος πλατφόρμας εργασίας | 350*650mm | ||
| Τοποθέτηση PCB | Εγκαταστάσεις, λειτουργικό δάχτυλο | ||
| Σύστημα οδήγησης | Άξονας X/Y/Z που τροφοδοτείται από κινητήρα εφοδιασμού,άξονας W που τροφοδοτείται από μετατροπέα συχνότητας κινητήρα τριών φάσεων | ||
| Στρίψιμο δρομολόγησης | Μέγιστο 60000 στροφές ανά λεπτό | ||
| Ταχύτητα κοπής | 1-100mm/s | ||
| Ακριβότητα κοπής | ±0,05 mm | ||
| Επαναλαμβανόμενη ακρίβεια | ±0,02 mm | ||
| Ταχύτητα κίνησης άξονα | 800 mm/s | ||
| Σύστημα άξονα Z | Στρογγυλοκίνητη, διπλή καθοδήγηση | ||
| Συσκευή δρομολογητή | Φαλκονόμετρο,φ0,8~φ3,0 αριστερή περιστροφή,Ατσάλι Σάνκ Βόλφστραμ | ||
| Έλεγχος ζωής εργαλείου | Έλεγχος λογισμικού προγράμματος | ||
| Συλλέκτης σκόνης | 2.2Kw,380V | ||
| Πίεση αέρα στο συλλέκτη σκόνης | 4-6KG/cm3 | ||
| Προγραμματισμός | Διαδικτυακό προγραμματισμό | ||
| Λειτουργία επεξεργασίας | Καθαρή γραμμή, καμπύλη γραμμή, κύκλος, τόξο | ||
| Ασφαλιστική πόρτα | Εγχειριτική πόρτα | ||
| Προειδοποίηση σφάλματος | - Ναι, ναι. | ||
| Μέθοδος προγράμματος | Αυτοπρογραμματισμός, κάμερα που ελέγχεται από πληκτρολόγιο και ποντίκι | ||
Προδιαγραφή συλλέκτη σκόνης
| Μέγεθος | 780*650*1600mm |
| Δύναμη | 2.2KW, 3HP, AC380V |
| Ασύρματα | < 200dB |
| Μέγεθος εισόδου/εξόδου αέρα | 6 ίντσες/8 ίντσες |
| Σύρμα ηλεκτρικής ενέργειας | 5*2.5² |
| Φίλτρο | 16 κομμάτια |

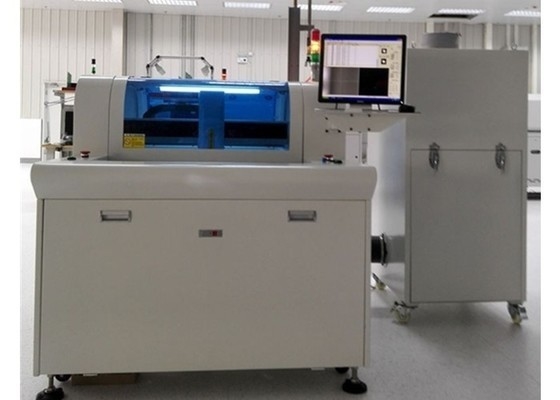

Λεπτομέρειες μηχανής
