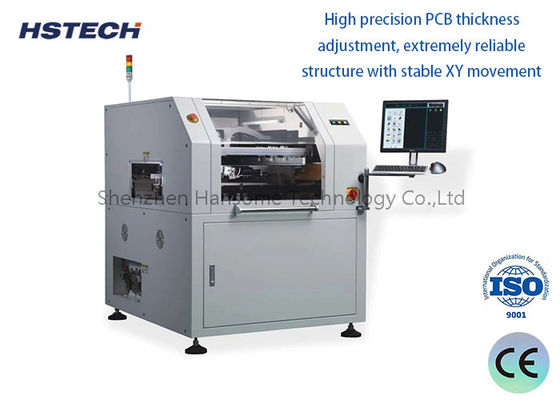

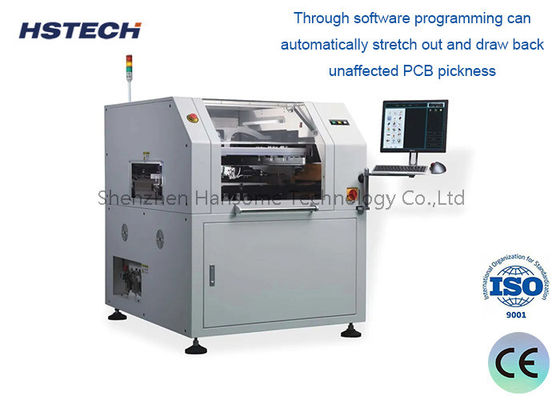

Πατενταρισμένο Πάνω από το Πάνω Σύστημα Κράτησης Πυροσβεστικής Πίττας για PCB έως 400x340mm

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G5
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Αυτοματοποιημένος εκτυπωτής προτύπων

Άλλο όνομα:

Μηχανή εκτύπωσης με πάστα συγκόλλησης

Μέγεθος PCB:

50x50~400x340mm

Υψόμετρο μεταφοράς:

900±40mm

Ρύθμιση πλάτους:

Αυτοματοποιημένο

Διασύνδεση I/Ov:

SMEMA

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Πινακτής SMT με μαγνητική καρφίτσα / στήριξη μπλοκ & R-L μεταφορά

Προδιαγραφές

Σχήμα	G5
Μέγεθος στίγματος	370x370mm (μέγεθος ελάχιστο)
	737x737mm (μέγιστο μέγεθος)
	20-40 mm ((πλάτος)
Μέγιστο μέγεθος PCB	400x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Πίνακας διαμόρφωσης PCB	μέγιστη διαγώνια PCB 1%
Υψόμετρο μεταφοράς	900±40 mm
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500mm/s, μπορεί να ρυθμιστεί
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματη
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω
Σύστημα συμπίεσης PCB	Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα
Κεφαλή εκτύπωσης	Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης
Πίεση σφουγγαρίσματος	0.5~10Kg (Ελέγχος προγράμματος)
Ταχύτητα εκτύπωσης	6-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Σύστημα καθαρισμού	Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες
Επικαιροποιημένο σύστημα	8x6 χιλιοστά
Πεδίο ρύθμισης μηχανής	Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2°
Οραματισμός	Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία

Συνολική προδιαγραφή μηχανής

Επαναλαμβάνεται ακρίβεια θέσης	±0,01 mm
Ακριβότητα Τύπου	±0,025 mm
Χρόνος κύκλου	< 8 δευτερόλεπτα
Αλλαγή προϊόντος	Παλιά: <3 λεπτά, νέα: <5 λεπτά
Προμήθεια αέρα	4 έως 6 kgf/cm
Ηλεκτρική τροφοδοσία	Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW
Μέθοδος ελέγχου	ΕΠ
Σύστημα λειτουργίας	Windows XP/Win7
Μέγεθος μηχανής	1140 ((L) x 1364 ((W) x 1404 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Ειδικότητα

1Χρησιμοποιώντας ομοιόμορφο δακτυλικό φως και υψηλής φωτεινότητας ομοαξονικό φως, με λειτουργία ρύθμισης φωτεινότητας,τότε όλα τα είδη σημείων σήμανσης μπορούν να αναγνωριστούν καλά (συμπεριλαμβανομένων των ανθεκτικών σημείων σήμανσης), εφαρμόζεται για την επιχρίστωση κασσίτερου, το χαλκό, την επιχρίστωση χρυσού, την ψεκασμό κασσίτερου, το FPC και άλλους τύπους PCB με διαφορετικά χρώματα.

2, υψηλή προσαρμοστικότητα ατσάλινο πλέγμα πλαίσιο σύστημα συμπίεσης.

γραμμή παραγωγής.

3, Χρησιμοποιώντας διεπαφή λειτουργίας Windows XP/win7, με καλή λειτουργία διαλόγου ανθρώπου-μηχανής,και εύκολο για τον χειριστή γρήγορα εξοικειωμένοι με τη λειτουργία ειδικά όταν κάνει την επίδραση πλοήγησης του αρχείου προγραμματισμού. εύκολο να αλλάξετε κινέζικο / αγγλικό περιβάλλον, με ημερολόγιο λειτουργίας, αρχείο ελαττώματος / αυτοδιάγνωση ελαττώματος / προειδοποίηση ανάλυσης ελαττώματος / φωτεινό συναγερμό και άλλες λειτουργίες.

4, 2D δοκιμή ποιότητας εκτύπωσης πάστες και ανάλυση, ικανή να επιθεωρήσει μετατόπιση, ανεπαρκή πάστε, λείπει και γέφυρα και άλλα ελαττώματα για να εξασφαλίσει την ποιότητα της εκτύπωσης.
