Μηχανή πάστας συγκόλλησης
Created with Pixso.

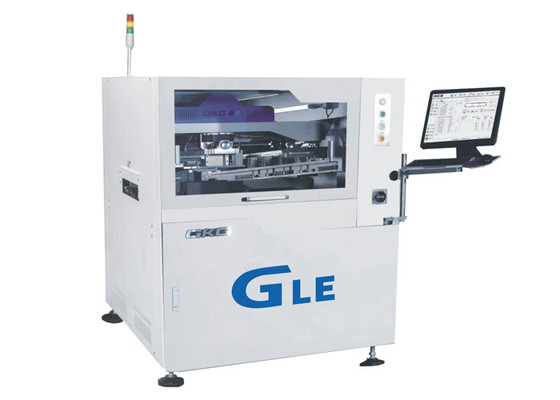

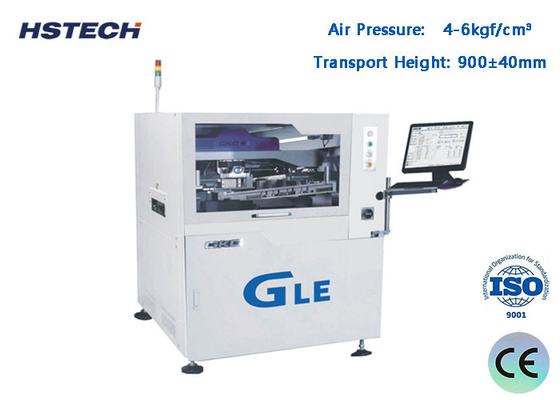

Μηχανή εκτύπωσης γραμματοσειράς SMT 0,3 βήμα CCD ψηφιακή κάμερα υψηλής ακρίβειας αυτόματο εκτυπωτή γραμματοσειράς

Μηχανή εκτύπωσης γραμματοσειράς SMT 0,3 βήμα CCD ψηφιακή κάμερα υψηλής ακρίβειας αυτόματο εκτυπωτή γραμματοσειράς

Ονομασία μάρκας: GKG
Αριθμός μοντέλου: gle
Μούβ: 1 σύνολο
τιμή: Διαπραγματεύσιμα
Όροι πληρωμής: T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού: 100 σετ ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE,TUV,ROHS
Ονομασία προϊόντος:
Αυτόματος εκτυπωτής κολλών ύλης συγκολλήσεως
Άλλο όνομα:
αυτόματη μηχανή εκτύπωσης οθόνης
Μέγεθος PCB:
50x50~510x510mm
Υψόμετρο μεταφοράς:
900±40mm
Πίεση αέρα:
46kgf/cm ³
Διασύνδεση I/Ov:
SMEMA
Συσκευασία λεπτομέρειες:
Δαχτυλίδια
Δυνατότητα προσφοράς:
100 σετ ανά μήνα
Περιγραφή του προϊόντος

Ακριβότητα 01005 0.3Pitch CCD Ψηφιακή κάμερα SMT Πινακτής Στένσιλ



Εισαγωγή

Το GLE αυτόματη μηχανή εκτύπωσης πάστες συγκόλλησης είναι μια υψηλού επιπέδου μηχανή για εφαρμογές SMT μεγάλης κλίμακας. Το πλάτος των Gts είναι μόνο 2830mm. Μπορεί να ανταποκριθεί τέλεια στις απαιτήσεις της διαδικασίας εκτύπωσης του 01005,0.3 pitch και άλλες λεπτές αποστάσεις, είναι υψηλή ακρίβεια και υψηλή ταχύτητα.



Προδιαγραφές

Σχήμα GLE
Μέγιστο μέγεθος PCB 510x510 χιλιοστά
Μίν. μέγεθος PCB 50x50 χιλιοστά
Μοντέλο 0.4-6mm
Μέγιστο βάρος της σανίδας 5 κιλά
Υψόμετρο μεταφοράς 900±40 mm
Διαχωρισμός στην άκρη του πίνακα 2.5mm
Υψόμετρος της σανίδας 23 χιλιοστά
Κατεύθυνση μεταφοράς Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς Ένα στάδιο
Εναρμόνιση αυτόματη
Διασύνδεση Ε/Υ SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης) Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω
Σύστημα συμπίεσης PCB
Πατενταρισμένο πάνω από την επάνω σφραγίδα
Κλειδώσεις πλευρικών
Λειτουργία προσρόφησης
Εκτύπωση
0-20 mm
Τρόπος εκτύπωσης
μία/δύο φορές
Ταχύτητα εκτύπωσης
10-200 mm/sec
Τρόπος εκτύπωσης
Ένα / Δύο
Τύπος σφουγγαριού
Τεχνητήριος / χάλυβας Squeegee Blade ((Ογκό 45°/55°/60°)
Πίεση εκτύπωσης 0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος 470*370mm~737*737mm
Σύστημα καθαρισμού
Συστήματα καθαρισμού τύπου βροχής
Ενισχυμένη απορρόφηση κενού
Ξηρό, υγρό κενό τρεις συνθήκες
Επικαιροποιημένο σύστημα
10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων Τυπικό σχήμα καταπιστευματικού σήματος
Πάρκα
Τρύπα
Σύστημα κάμερας Ψάξτε προς τα πάνω/κάτω οπτική δομή
Ψηφιακή κάμερα CCD
Συμφωνία γεωμετρικών σχεδίων



Απόδοση μηχανής

Σχήμα GLE
Επαναλαμβανόμενη ακρίβεια θέσης ± 12,5um@6,CPK≥2.0
Ακρίβεια εκτύπωσης ±20um@6,CPK≥2.0
Χρόνος κύκλου εκτύπωσης < 7,5 δευτερόλεπτα
Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλαμβάνετε την ακρίβεια



Συνολική προδιαγραφή μηχανής

Ηλεκτρική τροφοδοσία
Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
Πίεση αέρα
4~6 kgf/cm2
Κατανάλωση αέρα
περίπου 5L/min
Θερμοκρασία λειτουργίας
-20°C~+45°C
Υγρασία λειτουργίας
30%~60%

Μέγεθος μηχανής(χωρίς το φως του πύργου)

1240 ((L) x 1410 ((W) x 1500 (H) mm
Βάρος μηχανής
Περίπου 1100 κιλά.



Χαρακτηριστικά

1Η πλατφόρμα GKG είναι σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος ρύθμισης των πινών PCB με διαφορετικό πάχος.



2Σύστημα καθαρισμού: Σύστημα καθαρισμού GKG εξοπλισμένο με τρεις μεθόδους καθαρισμού: στεγνό καθαρισμό, υγρό καθαρισμό, ηλεκτρική σκούπα.
Μπορεί επίσης να καθαριστεί χειροκίνητα, εάν ο πελάτης δεν χρειάζεται να χρησιμοποιήσει αυτόματο καθαρισμό για να μειώσει το χρόνο καθαρισμού και να βελτιώσει την αποτελεσματικότητα της παραγωγής.Το νέο σύστημα σκούπασης εξασφαλίζει πλήρη επαφή με το πρότυπο, η αυξημένη αναρρόφηση υπό κενό μπορεί αποτελεσματικά να εξαλείψει την υπόλοιπη πάστα
στο δίχτυ, το οποίο μπορεί να επιτύχει αποτελεσματική λειτουργία αυτόματου καθαρισμού.Το μέρος CCD και το σύστημα κλίσης c διαχωρίζονται, όταν λειτουργεί το CCD, το μέρος CCD
Η μηχανή μπορεί να κινηθεί ανεξάρτητα για να μειώσει το φορτίο του κινητήρα και να βελτιώσει την ταχύτητα και την ακρίβεια της μηχανής.

3Χρησιμοποιώντας ομοιόμορφο δακτυλικό φως και υψηλής φωτεινότητας ομοαξονικό φως, με λειτουργία ρύθμισης φωτεινότητας,τότε όλα τα είδη σημείων σήμανσης μπορούν να αναγνωριστούν καλά (συμπεριλαμβανομένων των ανθεκτικών σημείων σήμανσης), εφαρμόζεται για την επιχρίστωση κασσίτερου, το χαλκό, την επιχρίστωση χρυσού, την ψεκασμό κασσίτερου, το FPC και άλλους τύπους PCB με διαφορετικά χρώματα.

4, υψηλή προσαρμοστικότητα ατσάλινο πλέγμα πλαίσιο σύστημα συμπίεσης.
γραμμή παραγωγής.

5, Χρησιμοποιώντας διεπαφή λειτουργίας Windows XP/win7, με καλή λειτουργία διαλόγου ανθρώπου-μηχανής,και εύκολο για τον χειριστή γρήγορα εξοικειωμένοι με τη λειτουργία ειδικά όταν κάνει την επίδραση πλοήγησης του αρχείου προγραμματισμού. εύκολο να αλλάξετε κινέζικο / αγγλικό περιβάλλον, με ημερολόγιο λειτουργίας, αρχείο ελαττώματος / αυτοδιάγνωση ελαττώματος / προειδοποίηση ανάλυσης ελαττώματος / φωτεινό συναγερμό και άλλες λειτουργίες.

6, New Pattern οδηγός σιδηροδρομική απαγόρευση αποσυναρμολογήσιμη, προγραμματιζόμενη ευέλικτη πλευρική σφραγίδα, ειδική για FPC, PCB warpage, εκτελεί μια μοναδική συσκευή πλάκας σφραγίδας.Μέσα από το λογισμικό προγραμματισμού μπορεί αυτόματα να τεντωθεί και να τραβήξει πίσω ανεπηρέαστη PCB pickness.

Μηχανή εκτύπωσης γραμματοσειράς SMT 0,3 βήμα CCD ψηφιακή κάμερα υψηλής ακρίβειας αυτόματο εκτυπωτή γραμματοσειράς 0
