Τόπος καταγωγής: | Κίνα |
Μάρκα: | HSTECH |
Πιστοποίηση: | CE |
Αριθμό μοντέλου: | RM-560 |
Ποσότητα παραγγελίας min: | 1 σύνολο |
---|---|
Τιμή: | Negotiable |
Συσκευασία λεπτομέρειες: | Δαχτυλίδια |
Χρόνος παράδοσης: | 3-5 εργάσιμες ημέρες |
Όροι πληρωμής: | T/T, Western Union, MoneyGram |
Δυνατότητα προσφοράς: | 50 σετ ανά μήνα |
Ονομασία του προϊόντος: | Μηχανή δρομολογητών PCBA | Άλλο όνομα: | Αυτόματος δρομολογητής PCB |
---|---|---|---|
Πλατφόρμα: | Διπλό. | Στρίψιμο δρομολόγησης: | 6000 στροφές ανά λεπτό |
ΟΔΗΓΟΣ: | HIWIN | Κινητό μοτέρ: | Σερβοκινητήρας |
Τετάρτη: | AC380V 50Hz | Εγγύηση: | 1 έτος |

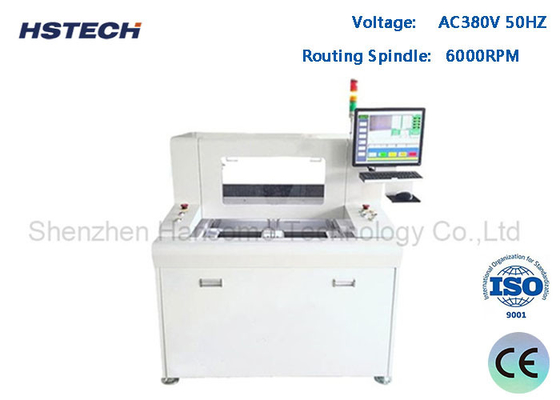

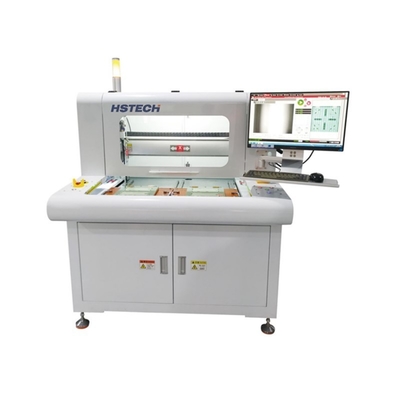

Οδηγός Hiwin 6000RPM Σερβοκινητήρας PCBA Router Machine Αυτοματοποιημένος δισκός δισκίου Router
Εισαγωγή μηχανής:
Αυτή η αυτόματη μηχανή δρομολογητή PCB χρησιμοποιώντας σπινδύλα υψηλής ταχύτητας δρομολόγησης, εξοπλισμένη με διπλή πλατφόρμα, 4 άξονες servo κινητήρα που οδηγείται,
Το σπιντέλο κινείται σύμφωνα με τον προγραμματισμό που έχει οριστεί, διαχωρίζοντας αυτόματα την τρύπα της σφραγίδας από τη συνδεδεμένη σανίδα, την καμπύλη σανίδα και άλλες σανίδες με ακανόνιστο σχήμα.
Το σύστημα λειτουργίας παραθύρου χρήσης μηχανής, ανίχνευση CCD της γραμμής διαχωρισμού, μπορεί να ελέγξει τη διαδικασία διαχωρισμού ανά πάσα στιγμή.
Βασικά χαρακτηριστικά:
1Μετακίνηση υψηλής ταχύτητας, 6000 στροφές ανά λεπτό.
2, λειτουργία Windows, χειροκίνητη τοποθέτηση ή εισαγωγή αρχείων.
3, ανίχνευση CCD.
4, συμπεριλαμβανομένου του εσωτερικού συλλέκτη σκόνης.
5, Κατάλληλο για διαχωρισμό πλακών FPC, πλακών αλουμινίου, FR4, κλπ.
6, Χρησιμοποιείται κυρίως για το διαχωρισμό τρυπών τρυπών που συνδέονται με την επιφάνεια, την καμπύλη επιφάνεια, αντί για την παραδοσιακή επιφάνεια v-cut.
Επεξεργασία:
Σχήμα | RM-560 | ||
Δομή | Μονή σπινδύλα, διπλές πλατφόρμες εργασίας | ||
Μέγεθος μηχανής ((mm) | 1000*1200*1550 | ||
Ακαθάριστο βάρος | 700 κιλά | ||
Μέγεθος συλλέκτη σκόνης (mm) | 625*600*1600 | ||
Μέθοδος συλλογής σκόνης | Συλλογή κάτω | ||
Μέγεθος πλατφόρμας εργασίας | 300*400 χιλιοστά | ||
Τύπος οδήγησης πλατφόρμας | Διπλή περιστρεφόμενη πλατφόρμα, κομματοκόπτης ακριβείας με μετατροπέα κινητήρα 3 φάσεων | ||
Σύστημα οδήγησης | Άξονας X/Y/Z που τροφοδοτείται από κινητήρα εφοδιασμού,άξονας W που τροφοδοτείται από μετατροπέα συχνότητας κινητήρα τριών φάσεων | ||
Στρίψιμο δρομολόγησης | 6000 στροφές ανά λεπτό | ||
Ταχύτητα κοπής | 1-100mm/s | ||
Ακριβότητα κοπής | ±0,05 mm | ||
Επαναλαμβανόμενη ακρίβεια | ±0,02 mm | ||
Ταχύτητα κίνησης άξονα | 800 mm/s | ||
Σύστημα άξονα Z | Στρογγυλοκίνητη, διπλή καθοδήγηση | ||
Συσκευή δρομολογητή | Φαλκονόμετρο,φ0,8~φ3,0 αριστερή περιστροφή,Ατσάλι Σάνκ Βόλφστραμ | ||
Έλεγχος ζωής εργαλείου | Έλεγχος λογισμικού προγράμματος | ||
Ενεργή προστατευτική λειτουργία | Φωτεινή κουρτίνα ασφαλείας | ||
Ασφαλιστική πόρτα | Εγχειριτική πόρτα | ||
Προειδοποίηση σφάλματος | - Ναι, ναι. | ||
Μέθοδος προγράμματος | Αυτοπρογραμματισμός, κάμερα που ελέγχεται από πληκτρολόγιο και ποντίκι |

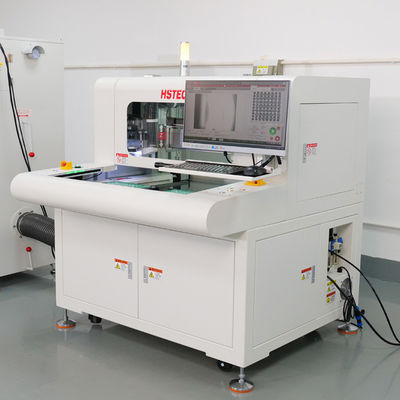

Λεπτομέρειες μηχανής:
Στρίβλος διαδρομής υψηλής ταχύτητας και εσωτερικός συλλέκτης σκόνης
Windows7/10 λειτουργικό σύστημα αγγλικής έκδοσης, απλό για το debugging και τη λειτουργία.
