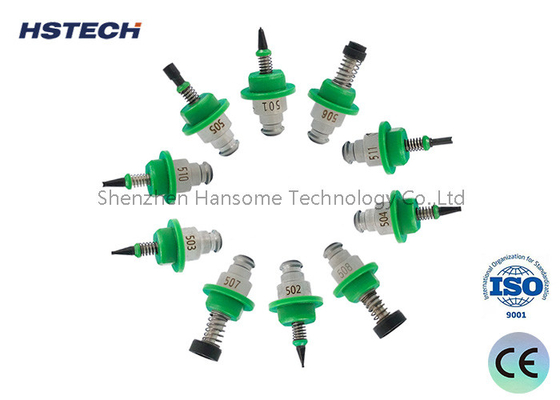

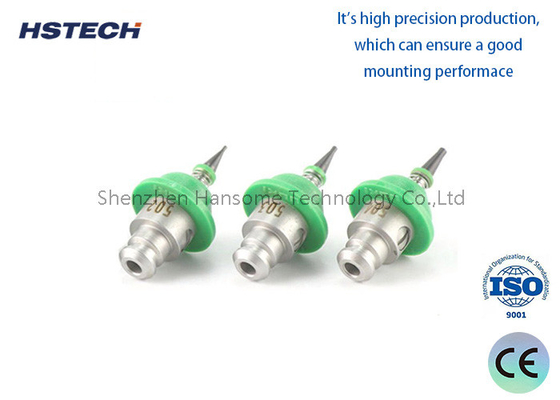

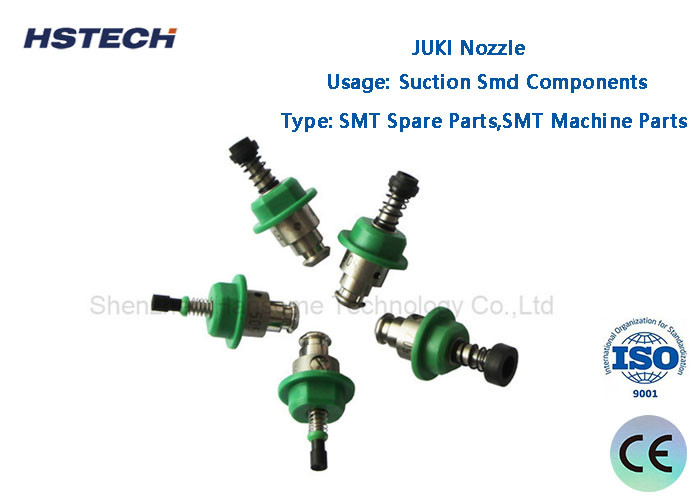

KE 2000 σειράς JUKI ακροφύσιο για την επιλογή και τοποθέτηση PCB μηχανή

KE 2000 σειράς JUKI ακροφύσιο για την επιλογή και τοποθέτηση μηχανή PCB

Εισαγωγή:

Η σειρά JUKI KE-2000 είναι μια δημοφιλής σειρά μηχανών υψηλής ταχύτητας και υψηλής ακρίβειας που χρησιμοποιούνται στην τεχνολογία επιφανειακής τοποθέτησης.Ένα από τα κρίσιμα συστατικά αυτών των μηχανών είναι ο ακροφύλακαςΟι ακροφύσια είναι σχεδιασμένα για να χειρίζονται ένα ευρύ φάσμα μεγεθών και τύπων εξαρτημάτων.διασφάλιση ευελιξίας και αποτελεσματικότητας στη διαδικασία τοποθέτησης.

Βασικά χαρακτηριστικά των ακροβωτίων JUKI KE-2000:

Υψηλή ακρίβεια:

Σχεδιασμένα για να χειρίζονται τα εξαρτήματα με υψηλή ακρίβεια, εξασφαλίζοντας την ορθή τοποθέτηση και ευθυγράμμιση στο PCB.

Δυνατότητα:

Κατασκευασμένο από υλικά υψηλής ποιότητας όπως ανοξείδωτο χάλυβα ή κεραμική, παρέχοντας αντοχή στην φθορά.

Αντικατάστατες:

Οι ακροφύσια είναι εύκολα εναλλάξιμα, επιτρέποντας την ταχεία προσαρμογή σε διαφορετικούς τύπους και μεγέθη συστατικών.

Συμβατότητα συστήματος κενού:

Βελτιστοποιημένο για χρήση με το σύστημα κενού της JUKI για να εξασφαλιστεί η ασφαλή λήψη και τοποθέτηση των εξαρτημάτων.

Ευρύ φάσμα μεγεθών:

Διατίθεται σε διάφορες διαμέτρους και σχήματα για να χειρίζεται εξαρτήματα που κυμαίνονται από μικρές αντίστασεις τσιπ έως μεγάλους συνδέσμους.

Αντιστατικές ιδιότητες:

Ορισμένα ακροφύσια έχουν σχεδιαστεί με αντιστατικά χαρακτηριστικά για να αποτρέψουν τη βλάβη ευαίσθητων εξαρτημάτων.

Σειρά JUKI νουζέλες:

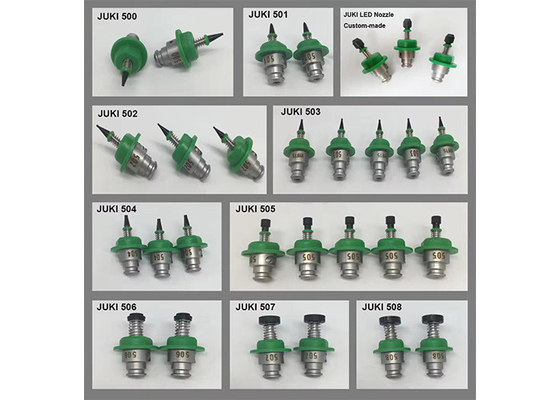

E36087290A0 JUKI NOZZLE 500 ASSY.1.0 × 0.5
E36007290A0 JUKI NOZZLE 501 ΕΣΚΛΗΨΗ 0,7 × 0.4
Ε36017290A0 JUKI NOZZLE 502 ΕΣΗΜΕΡΙΑ 0 0,7/O 0.4
E36027290A0 JUKI NOZZLE 503 Μονάδα O 1.0/O 0.6
E36037290A0 JUKI NOZZLE 504 Μονάδα O 1.6/O 1.0
E36047290A0 JUKI NOZZLE 505 Συγκρότημα O 3.5/O 1.7
E36057290A0 JUKI NOZZLE 506 Συγκρότημα O 5.0/O 3.2
E36067290A0 JUKI NOZZLE 507 Συγκρότημα O 8.5/O 5.0
E36077290A0 JUKI NOZZLE 508 Συγκρότημα O 9.5/O 8.0
E36177290A0 JUKI NOZZLE 512
Ε36187290A0 JUKI NOZZLE 513
Ε36197290A0 JUKI NOZZLE 514
Ε36207290A0 JUKI NOZZLE 515
Ε36217290A0 JUKI NOZZLE 516
Ε36227290A0 JUKI NOZZLE 517
Ε36227290A0 JUKI NOZZLE 518
Ε36227290A0 JUKI NOZZLE 519
E36227290A0 JUKI NOZZLE 520
Ε36227290A0 JUKI NOZZLE 521
E36227290A0 JUKI NOZZLE 522
Ε36227290A0 JUKI NOZZLE 523
Ε36227290A0 JUKI NOZZLE 524
Ε36227290A0 JUKI NOZZLE 525
Ε36227290A0 JUKI NOZZLE 526
Ε36227290A0 JUKI NOZZLE 527
Ε36227290A0 JUKI NOZZLE 528
E36227290A0 JUKI NOZZLE 529
E36227290A0 JUKI NOZZLE 530
Ε36227290A0 JUKI NOZZLE 531
Ε36227290A0 JUKI NOZZLE 532
Ε36227290A0 JUKI NOZZLE 533
Ε36227290A0 JUKI NOZZLE 534
Ε36227290A0 JUKI NOZZLE 535
E36237290A0 JUKI NOZZLE 800
E36247290A0 JUKI NOZZLE 801
Ε36257290A0 JUKI NOZZLE 802
Ε36267290A0 JUKI NOZZLE 803
EG350729M01 JUKI NOZZLE 804

Πλεονεκτήματα της χρήσης JUKI KE-2000 ακροφύλλων:

Πολυδιάστατη: συμβατή με ένα ευρύ φάσμα εξαρτημάτων, καθιστώντας την μηχανή προσαρμόσιμη σε διάφορες ανάγκες παραγωγής.

Αποτελεσματικότητα: Η λειτουργία με υψηλή ταχύτητα μειώνει τους χρόνους κύκλου και αυξάνει την απόδοση.

Αξιόπιστη: Η ανθεκτική κατασκευή εξασφαλίζει σταθερή απόδοση με την πάροδο του χρόνου.

Κόστος-αποτελεσματικότητα: Οι εναλλάξιμοι ακροφύσια μειώνουν την ανάγκη για πολλαπλά μηχανήματα, εξοικονομώντας χώρο και κόστη.

Συνήθεις τύποι ακροβωτίων για τη σειρά JUKI KE-2000:

Τυποποιημένες πύλες:

Χρησιμοποιείται για την τοποθέτηση συστατικών γενικής χρήσης, όπως αντίστοιχοι, πυκνωτές και μικρά IC.

Παραδείγματα:

N1: Για μικρά εξαρτήματα τσιπ (π.χ. 0201, 0402).

N2: Για ελαφρώς μεγαλύτερα εξαρτήματα (π.χ. 0603, 0805).

Ειδικές ακροφύσια:

Σχεδιασμένα για συγκεκριμένους τύπους ή σχήματα συστατικών.

Παραδείγματα:

N3: Για μεγαλύτερα εξαρτήματα, όπως συνδέσμους ή ηλεκτρολυτικούς πυκνωτές.

N4: Για εξαρτήματα μικρής ακρίβειας ή QFP (Quad Flat Packages).

N5: Για κυλινδρικά εξαρτήματα όπως διόδους.

Προσαρμοσμένα ακροφύσια:

Προσαρμόζονται για μοναδικά ή μη τυποποιημένα εξαρτήματα, όπως παράξενα ή υπερμεγέθη.
