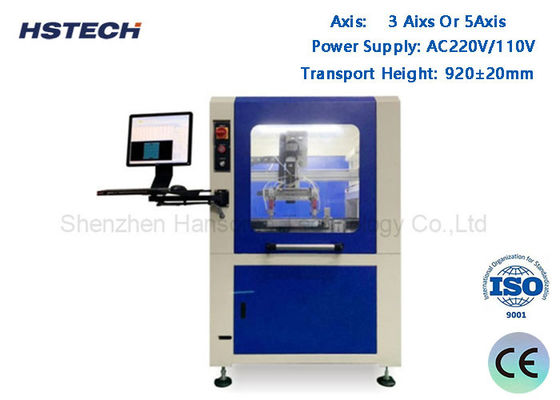

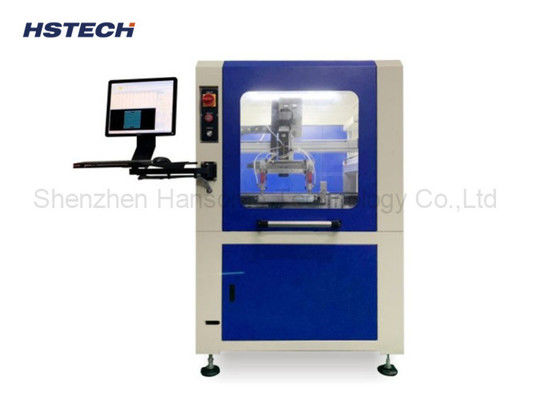

Μηχανή Επιλεκτικής Καλυπτικής Επίστρωσης 3 Αξόνων με Ακρίβεια ±0.02mm, Αυτόματη Ρύθμιση Πλάτους και Σερβοκινητήρα Fuji για Συναρμολόγηση PCB

Μηχανή Επιλεκτικής Καλυπτικής Επίστρωσης 3 Αξόνων με Ακρίβεια ±0.02mm, Αυτόματη Ρύθμιση Πλάτους και Σερβοκινητήρα Fuji για Συναρμολόγηση PCB

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-CC300
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	L/C,D/P,T/T,Western Union
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV

Όνομα προϊόντος:

Μηχανή επιλεκτικής επικάλυψης 3άξονων

Αξονας:

3 Aixs ή 5Axis

Τροφοδοτικό:

AC220V/110V

Ύψος μεταφοράς:

920±20mm

Βάρος μηχανής:

600 κιλά

Διάσταση μηχανής:

1060x1200x1700 χιλιοστά

Συσκευασία λεπτομέρειες:

Κουτί από ξύλο, με αφρό μέσα

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Επισημαίνω:

Μηχανή επιλεκτικής σύμμορφης επίστρωσης ±0

02mm Ακρίβειας

Μηχανή επίστρωσης PCB αυτόματης ρύθμισης πλάτους

Περιγραφή του προϊόντος

Αυτόματη μηχανή επιλεκτικής συμμόρφωσης για την επεξεργασία PCBA SMT Backstage

Αυτό το αυτόματο μηχανικό επιλεκτικής συμμόρφωσης επιχρίσματος έχει σχεδιαστεί για εφαρμογές επιχρίσματος ακριβείας σε διαδικασίες PCBA SMT backstage, προσφέροντας υψηλής ταχύτητας, αξιόπιστη απόδοση με εξαιρετική ακρίβεια.

Βασικά χαρακτηριστικά

Πλατφόρμα κίνησης με άξονα X, Y, Z με βίδα σφαίρας ακριβείας και κινητήρα Fuji servo
Επιλεκτική ικανότητα επικάλυψης για διάφορους τύπους PCB
Πολλαπλά μοτίβα επικάλυψης: ευθεία γραμμή, κύκλος και διάθεση τόξου
Εξαλείφει το φαινόμενο σκιάς ψεκασμού με επίπεδη επικάλυψη άκρων συστατικών
Ακριβότητα υψηλής ακρίβειας: ±0,02 mm
Υψηλής ταχύτητας, αξιόπιστο σύστημα μετάδοσης και ελέγχου
Σύστημα διπλής βαλβίδας για αυτόματη εναλλαγή ψεκασμού και επικάλυψης
Λειτουργία ευφυούς αυτόματης ρύθμισης πλάτους

Προδιαγραφές μηχανής

Προδιαγραφές	Λεπτομέρειες
Ονομασία του προϊόντος	Μηχανή επιλεκτικής συμμορφικής επικάλυψης
Σχήμα	HS-CC300
Υψόμετρο μετάδοσης	920±20 mm
Διάμετρο του μεταφορέα	50-450 mm/ή προσαρμοσμένο
Μεταφορά	Λ προς R ή R προς L
Υψόμετρος στοιχείου	Πάνω και κάτω μέγιστο 100 mm
Μέγεθος της άκρης της πλακέτας PCB	≥ 5 mm
Ταχύτητα μεταφοράς	0-12000mm/min
3 Άξονας ταχύτητας κίνησης	800 mm/s
Επαναλαμβανόμενη ακρίβεια	±0,02 mm
Προγράμματα Αποθήκευσης	Μέχρι 1000
Ηλεκτρική τροφοδοσία	AC220/110V
Πίεση αέρα	4 kgf/cm2
Τάγμα κόλλας	10L, χειροκίνητη ανάμειξη
Τρόπος ελέγχου	Βιομηχανικός υπολογιστής + κάρτα ελέγχου κίνησης
Γραμμική ρύθμιση οδηγού	Ευφυής ρύθμιση
Τρόπος προγραμματισμού	Εγχειρίδιο διδασκαλίας
Λιμένας επικοινωνίας	SMEMA
Πηγή φωτισμού	Αυτοεφοδιασμένη πηγή φωτισμού
Πηγή φωτισμού ανίχνευσης	Αυτοεξοπλισμένα
Λογισμικό	Λογισμικό επικάλυψης Windows +
Οδηγός κινητήρα	Μηχανή βήματος (2 τεμάχια)
Τρόπος οδήγησης 3 άξονων	Σερβοκινητήρας + μονάδα ελκυστήρα + Ηλεκτρικός κύλινδρος
Αριθμός ελαστικών βαλβίδων	1 βαλβίδα ψεκασμού + 1 βαλβίδα διανομής
Διάμετρος ψεκασμού	3-20mm
Μέθοδος ψεκασμού	Αυτοματοποιημένο
Συνολική ισχύς	2.6kW
Σώμα μηχανής	Ατσάλι ατσάλι
Βάρος μηχανής	600 κιλά
Μέγεθος μηχανής	1060x1200x1700 χιλιοστά

Πληροφορίες συσκευασίας
