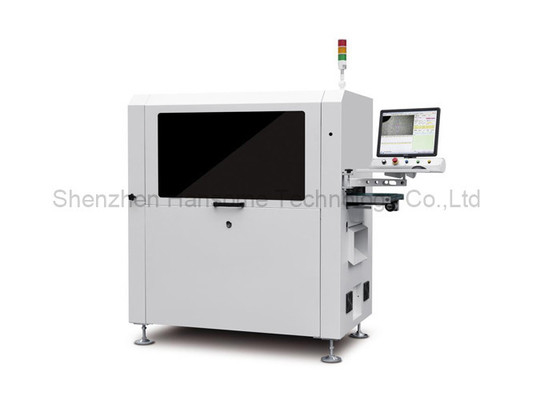

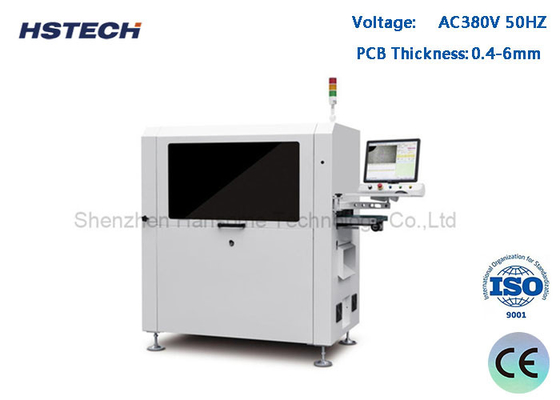

Μηχανή διαδιδομέτρου διαχωρισμού πλακών PCB με συλλέκτη σκόνης Γερμανία Σπιντέλ Inline PCBA Machine

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	ARX-811
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	T/T, Western Union, MoneyGram, D/P
Ικανότητα εφοδιασμού:	50 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Ευθύγραμμη μηχανή δρομολογητών PCBA

Μέγεθος PCB:

50x50~260x340mm

Μοντέλο:

0.46mm

Ηλεκτρική τροφοδοσία:

AC380V, 50/60HZ

Συσκευή διαχωρισμού:

Τεχνουργήματα αλεξίπτωσης

Εγγύηση:

1 έτος

Συσκευασία λεπτομέρειες:

Ξύλινη θήκη, προστασία από αφρό

Δυνατότητα προσφοράς:

50 σετ ανά μήνα

Περιγραφή του προϊόντος

Γερμανία Σπιντέλ Vacuum Pick PCB Depaneling Router Machine με συλλέκτη σκόνης

Εισαγωγή

Αυτό το μηχάνημα είναι ένα σε γραμμή αυτόματο PCBA μηχανή καθοδήγησης, χρησιμοποιώντας ξύλο Τουλφστεν χάλυβα φρένις κοπτήρα ως το εργαλείο spearating, εργάζονται με εξατομικευμένο κορμί για να διορθώσει το PCBA,επίσης καθαρίστε τη σκόνη με συλλέκτη σκόνης μετά την κοπή, ζώνη ESD για τη μεταφορά στην συσκευή ρεύματος.

Χαρακτηριστικά

1Βάλε το PCBA.

2- Κόψτε το κάτω μέρος.

3Δύο πλατφόρμες.

4Με ανίχνευση σπασμένου μαχαιριού.

5Συνδέστε την αυτόματη γραμμή παραγωγής.

6, οι στατιστικές των περιεχομένων των προϊόντων λειτουργούν και ταιριάζουν με το σύστημα ERP.

7, Μπορεί να εξοπλιστεί με αυτόματη αλλαγή εργαλείων, λειτουργία ανθεκτικής έκρηξης της ηλεκτρικής σκούπας και όγκο αέρα

λειτουργία παρακολούθησης

Προδιαγραφές

Σχήμα	ARX-811
Μέγιστο μέγεθος PCB	260x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Υψόμετρο μετάδοσης	900±50 mm
Κατεύθυνση μεταφοράς	Αριστερά προς τα δεξιά
Ταχύτητα μεταφοράς	1500 mm/s (μέγιστο) ρυθμιζόμενο
Τρόπος φόρτωσης	Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος
Ρυθμίσεις πλάτους σιδηροτροχιάς	Αυτοματοποιημένο
Διασύνδεση επικοινωνίας	SMEMA
Τοποθέτηση PCB	Τοποθέτηση των νημάτων
Σύστημα διαλογής	Αφαίρεση αναρρόφησης κενού
Σπιντέλο κοπής/ταχύτητα	60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100.000 rpm/min, μάρκα Γερμανίας)
Τύπος ψύξης	Τύπος αυτοψύξης
Αυτόματη αλλαγή εργαλείου	Προαιρετικό
Έλεγχος του μαχαιριού.	- Ναι, ναι.
Ταχύτητα διαχωρισμού	5-100mm/s
Ακριβότητα κοπής	± 0,05 mm
Συσκευή άλεσης	φ0,8~φ3,0 δεξιά πλευρά, σκελετό από χάλυβα βολφραμίου
Επαναλαμβανόμενη ακρίβεια θέσης	±0,1 mm
Συντονισμένη ταχύτητα κίνησης	1000 mm/s
Τύπος πλάκας εξωτερικής	Η μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας
Συλλογή αποβλήτων	Συλλογή απορριμμάτων από ντουλάπια
Προγραμματισμός διαδικασιών	Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος
Προμήθεια αέρα	5-8 kg/cm3
Ηλεκτρική τροφοδοσία	AC380V, 50/60Hz, 3KW
Μέγεθος μηχανής	1500x850x1600 mm
Βάρος	Περίπου 800 κιλά

Μέγεθος μηχανής

Μηχανή διαδιδομέτρου διαχωρισμού πλακών PCB με συλλέκτη σκόνης Γερμανία Σπιντέλ Inline PCBA Machine 0

Λεπτομέρειες

Συλλέκτης σκόνης κάτω.

Μηχανή διαδιδομέτρου διαχωρισμού πλακών PCB με συλλέκτη σκόνης Γερμανία Σπιντέλ Inline PCBA Machine 1

Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό moritex και πηγή φωτισμού μέτρησης - επιπέδου, για την υποστήριξη της βαθμονόμησης μηχανήςΑντιστάθμιση και τοποθέτηση, με μεγάλη σταθερότητα και ικανότητα κατά των διαταραχών.

Μηχανή διαδιδομέτρου διαχωρισμού πλακών PCB με συλλέκτη σκόνης Γερμανία Σπιντέλ Inline PCBA Machine 2

Πλήρης εξαρτήματα κενού ρουφήχτρα για τη συλλογή, τοποθέτηση, εκφόρτωση και την παραγωγή.

Μηχανή διαδιδομέτρου διαχωρισμού πλακών PCB με συλλέκτη σκόνης Γερμανία Σπιντέλ Inline PCBA Machine 3

Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιείται η αντιανθεκτική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.

Μηχανή διαδιδομέτρου διαχωρισμού πλακών PCB με συλλέκτη σκόνης Γερμανία Σπιντέλ Inline PCBA Machine 4

Σχετικά με τη συσκευασία
