λεπτομέρειες για τα προϊόντα

Σπίτι προϊόντα

Εγκατάσταση Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο δισκίου δρομολογητή FPC πλακέτα αλουμινίου FR4PCBA δρομολογητή μηχανή

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	RM-560
Μούβ:	1 σύνολο
τιμή:	Διαπραγματεύσιμα
Όροι πληρωμής:	D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	20 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Ονομασία προϊόντος:

Μηχανή δρομολογητών PCBA

Άλλο όνομα:

Αυτόματος δρομολογητής PCB

Πλατφόρμα:

Διπλό.

Στρίψιμο δρομολόγησης:

6000 στροφές ανά λεπτό

Οδηγός:

HIWIN

Με κινητήρα:

Σερβοκινητήρας

Τετάρτη:

AC380V 50Hz

Εγγύηση:

1 έτος

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

20 σετ ανά μήνα

Περιγραφή του προϊόντος

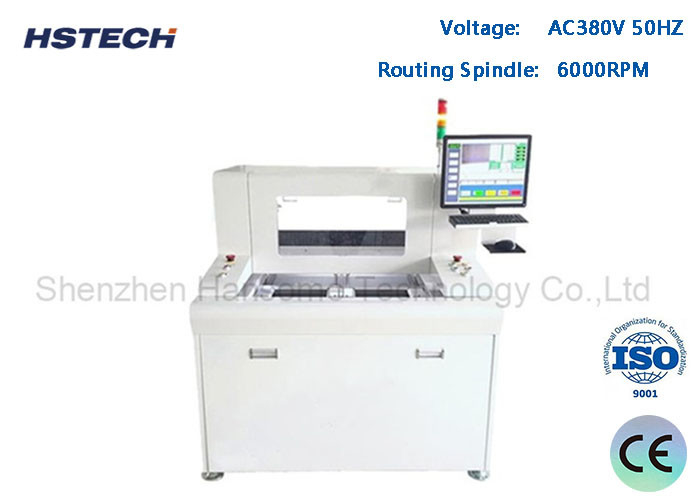

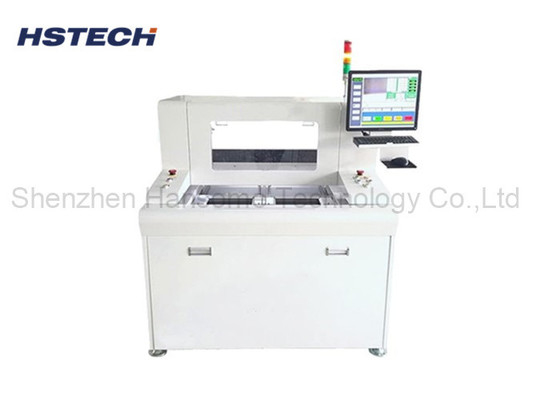

Εγκαταστάσεις Προσαρμοσμένο οπτικό έλεγχο FPC Aluminium Board FR4 Curve PCB Router Machine

Εισαγωγή μηχανών

Αυτή η αυτόματη μηχανή δρομολογητή PCB χρησιμοποιώντας σπινδύλα υψηλής ταχύτητας δρομολόγησης, εξοπλισμένη με διπλή πλατφόρμα, 4 άξονες servo κινητήρα που οδηγείται,

Το σπιντέλο κινείται σύμφωνα με τον προγραμματισμό που έχει οριστεί, χωρίζοντας αυτόματα την τρύπα της σφραγίδας, τη συνδεδεμένη σανίδα, την καμπύλη σανίδα και άλλες σανίδες με ακανόνιστο σχήμα.

Το σύστημα λειτουργίας παραθύρου χρήσης μηχανής, ανίχνευση CCD της γραμμής διαχωρισμού, μπορεί να ελέγξει τη διαδικασία διαχωρισμού ανά πάσα στιγμή.

Βασικά χαρακτηριστικά
1Μετακίνηση υψηλής ταχύτητας, 6000 στροφές ανά λεπτό.
2, λειτουργία Windows, χειροκίνητη τοποθέτηση ή εισαγωγή αρχείων.
3, ανίχνευση CCD.
4, συμπεριλαμβανομένου του εσωτερικού συλλέκτη σκόνης.

5, Κατάλληλο για διαχωρισμό πλακών FPC, πλακών αλουμινίου, FR4, κλπ.

6Χρησιμοποιείται κυρίως για το διαχωρισμό της κορδέλου που συνδέεται με τρύπα σφραγίσματος, της καμπύλης, αντί της παραδοσιακής κορδέλου v-cut.

Επεξεργασία

Σχήμα	RM-560
Δομή	Μονή σπινδύλα, διπλές πλατφόρμες εργασίας
Μέγεθος μηχανής ((mm)	100012001550
Ακαθάριστο βάρος	700 κιλά
Μέγεθος συλλέκτη σκόνης (mm)	6256001600
Μέθοδος συλλογής σκόνης	Συλλογή κάτω
Μέγεθος πλατφόρμας εργασίας	300*400 χιλιοστά
Τύπος οδήγησης πλατφόρμας	Διπλή περιστρεφόμενη πλατφόρμα, κοπτήρας ακριβείας με μετατροπέα κινητήρα 3 φάσεων
Σύστημα οδήγησης	Άξονας X/Y/Z που τροφοδοτείται από κινητήρα εφοδιασμού,άξονας W που τροφοδοτείται από μετατροπέα συχνότητας κινητήρα τριών φάσεων
Στρίψιμο δρομολόγησης	6000 στροφές ανά λεπτό
Ταχύτητα κοπής	1-100mm/s
Ακριβότητα κοπής	± 0,05 mm
Επαναλαμβανόμενη ακρίβεια	±0,02 mm
Ταχύτητα κίνησης άξονα	800 mm/s
Σύστημα άξονα Z	Στρογγυλοκίνητη, διπλή καθοδήγηση
Συσκευή δρομολογητή	Φαλκονόμετρο,φ0,8~φ3,0 αριστερή περιστροφή,Ατσάλι Σάνκ Βόλφστραμ
Έλεγχος ζωής εργαλείου	Έλεγχος λογισμικού προγράμματος
Ενεργή προστατευτική λειτουργία	Φωτεινή κουρτίνα ασφαλείας
Ασφαλιστική πόρτα	Εγχειριτική πόρτα
Προειδοποίηση σφάλματος	- Ναι, ναι.
Μέθοδος προγράμματος	Αυτοπρογραμματισμός, κάμερα που ελέγχεται από πληκτρολόγιο και ποντίκι

Λεπτομέρειες μηχανής

Στρίβλος διαδρομής υψηλής ταχύτητας και εσωτερικός συλλέκτης σκόνης

Εγκατάσταση Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο δισκίου δρομολογητή FPC πλακέτα αλουμινίου FR4PCBA δρομολογητή μηχανή 0

Windows7/10 λειτουργικό σύστημα αγγλικής έκδοσης, απλό για το debugging και τη λειτουργία.

Εγκατάσταση Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο δισκίου δρομολογητή FPC πλακέτα αλουμινίου FR4PCBA δρομολογητή μηχανή 1

Εγκατάσταση Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο δισκίου δρομολογητή FPC πλακέτα αλουμινίου FR4PCBA δρομολογητή μηχανή 2

Σχετικά με τη συσκευασία
