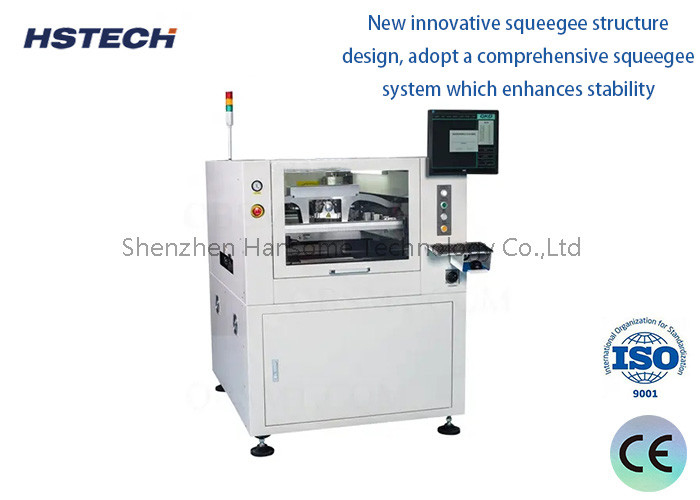

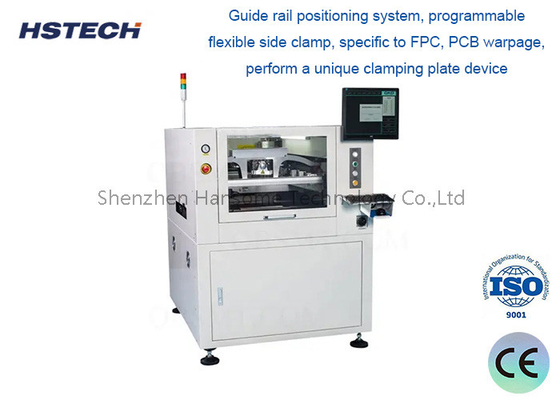

Μηχανή εκτύπωσης γραμματοσειράς SMT

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	GSE
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία προϊόντος:

Αυτοματοποιημένος εκτυπωτής προτύπων

Άλλο όνομα:

Μηχανή εκτύπωσης με πάστα συγκόλλησης

Μέγεθος PCB:

50x50~400x340mm

Υψόμετρο μεταφοράς:

900±40mm

Μοντέλο:

0.4~6mm

Διασύνδεση I/Ov:

SMEMA

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Μηχανή εκτύπωσης γραμματοσειράς SMT

Προδιαγραφές

Σχήμα	ΓΣΕ
Μέγεθος στίγματος	370x370mm (μέγεθος ελάχιστο)
	737x737mm (μέγιστο μέγεθος)
	20-40 mm ((πλάτος)
Μέγιστο μέγεθος PCB	400x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Πίνακας διαμόρφωσης PCB	μέγιστη διαγώνια PCB 1%
Υψόμετρο μεταφοράς	900±40 mm
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500mm/s, μπορεί να ρυθμιστεί
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματο
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/τραπέζι προς τα πάνω-κάτω
Σύστημα συμπίεσης PCB	Διπλώματα ευρεσιτεχνίας πάνω από την επάνω σφραγίδα/πλευρική σφραγίδα
Κεφαλή εκτύπωσης	Δύο ανεξάρτητες μηχανοκίνητες κεφαλές εκτύπωσης
Πίεση σφουγγαρίσματος	0.5~10Kg (Ελέγχος προγράμματος)
Ταχύτητα εκτύπωσης	6-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Κωνία 45°/55°/60°)
Σύστημα καθαρισμού	Ενισχυμένη απορρόφηση κενού, στεγνή, υγρή, κενό τρεις λειτουργίες
Επικαιροποιημένο σύστημα	8x6 χιλιοστά
Πεδίο ρύθμισης μηχανής	Χ: ± 3 mm, Υ: ± 7 mm, θ: ± 2°
Οραματισμός	Ψάξτε προς τα πάνω/κάτω Οπτική δομή/CCD/Γεωμετρία

Συνολική προδιαγραφή μηχανής

Επαναλαμβάνεται ακρίβεια θέσης	±0,01 mm
Ακριβότητα Τύπου	±0,025 mm
Χρόνος κύκλου	< 8 δευτερόλεπτα
Αλλαγή προϊόντος	Παλιά: <3 λεπτά, νέα: <5 λεπτά
Προμήθεια αέρα	4 έως 6 kgf/cm
Ηλεκτρική τροφοδοσία	Δυναμικό ρεύματος AC: 220±10%, 50/60HZ, 2,5 kW
Μέθοδος ελέγχου	ΕΠ
Σύστημα λειτουργίας	Windows XP/Win7
Μέγεθος μηχανής	1158 ((L) x 1362 ((W) x 1463 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Χαρακτηριστικά

1. GKG αφιερωμένη πλατφόρμα ανύψωσης ρύθμισης. Σταθερή και εύκολη στη ρύθμιση, μπορεί να ρυθμίσει γρήγορα το ύψος της κορυφής των πινών των PCB με διαφορετικό πάχος.

2Σύστημα καθαρισμού: Το σύστημα καθαρισμού GKG είναι εξοπλισμένο με τρεις μεθόδους καθαρισμού: στεγνό καθαρισμό, υγρό καθαρισμό και κενό καθαρισμό.Εάν οι πελάτες δεν χρειάζεται να χρησιμοποιούν αυτόματο καθαρισμόΤο νέο σύστημα σκούπισσης εξασφαλίζει επαρκή επαφή με το πρότυπο,και η αυξημένη αναρρόφηση κενού μπορεί αποτελεσματικά να εξαλείψει υπολειμματική πάστα στην οθόνηΤο τμήμα CCD είναι διαχωρισμένο από το σύστημα εκμάθησης.μείωση του φορτίου του κινητήρα και βελτίωση της ταχύτητας και της ακρίβειας του μηχανήματος.

3Χρησιμοποιώντας ομοιόμορφο δακτυλικό φως και υψηλής φωτεινότητας ομοαξονικό φως, με υποσχόμενη λειτουργία ρύθμισης φωτεινότητας,μπορεί να προσδιορίζει αποτελεσματικά όλους τους τύπους σημείων σήμανσης (συμπεριλαμβανομένων των σημείων χονδρικής σήμανσης), κατάλληλο για PCB με διαφορετικά χρώματα, όπως επίστρωση κασσίτερου, επίστρωση χαλκού, επίστρωση χρυσού, ψεκασμός κασσίτερου, FPC, κλπ. Η υιοθέτηση πατενταρισμένων μαθηματικών μοντέλων GKG μπορεί να εξασφαλίσει υψηλή ακρίβεια.

4. Ένα σύστημα σφραγισμού από χάλυβα με ισχυρή προσαρμοστικότητα. Μπορεί να εκτυπώσει οθόνες διαφόρων μεγεθών και να αντικαταστήσει γρήγορα τις ενότητες
γραμμή παραγωγής.

5Χρησιμοποιώντας το λειτουργικό περιβάλλον Windows XP/win7, έχει καλή λειτουργία διαλόγου ανθρώπου-μηχανής, καθιστώντας εύκολο για τους χειριστές να εξοικειωθούν γρήγορα με τη λειτουργία,Ειδικά όταν περιηγηθείτε σε αρχεία προγράμματος.Η διεπαφή μεταξύ κινέζικου και αγγλικού είναι εύκολο να αλλάξει, και έχει λειτουργίες όπως αρχεία καταγραφής λειτουργίας, καταγραφή ελαττωμάτων / αυτοδιάγνωση ελαττωμάτων / προκλήσεις ανάλυσης ελαττωμάτων / συναγερμοί φωτός.

6, 2D δοκιμή ποιότητας εκτύπωσης πάστες και ανάλυση, ικανή να επιθεωρήσει μετατόπιση, ανεπαρκή πάστε, λείπει και γέφυρα και άλλα ελαττώματα για να εξασφαλίσει την ποιότητα της εκτύπωσης.
