Μηχανή υψηλής απόδοσης πάστες συγκόλλησης για βιομηχανικό σύστημα MES 4.0

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	G9+
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία του προϊόντος:

Μηχανή εκτύπωσης πάστες συγκόλλησης υψηλού επιπέδου

Άλλο όνομα:

αυτόματη μηχανή εκτύπωσης οθόνης

Μέγεθος PCB:

50x50~450x340mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Μοντέλο:

0.46mm

Μέγιστο βάρος της σανίδας:

5 κιλά

Βάρος μηχανής:

1000 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Μηχανή υψηλής απόδοσης πάστες συγκόλλησης για βιομηχανικό σύστημα MES 4.0

Εισαγωγή

Το πλήρως αυτόματο μηχάνημα εκτύπωσης πάστες συγκόλλησης G9+ είναι ένα υψηλού επιπέδου μηχάνημα για εφαρμογές υψηλού επιπέδου SMT, το οποίο μπορεί να πληροί τις απαιτήσεις της διαδικασίας εκτύπωσης 03015, διαστήματος 0,25, υψηλής ακρίβειας,και υψηλής ταχύτητας.

Προδιαγραφές

Σχήμα	G9+
Μέγιστο μέγεθος PCB	450x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	15 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Εναρμόνιση	αυτόματο
Διασύνδεση Ε/Υ	SMEMA
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/χειροκίνητο πάνω-κάτω τραπέζι
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Κωνία 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm ((ώρος 20-40mm)
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ενισχυμένη απορρόφηση κενού
	Ξηρό, υγρό κενό τρεις συνθήκες
	Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Απόδοση μηχανής

Σχήμα	G9+
Επαναλαμβανόμενη ακρίβεια θέσης	± 12,5um@6,CPK≥2.0
Ακρίβεια εκτύπωσης	±18um@6,CPK≥2.0
Χρόνος κύκλου εκτύπωσης	< 7,5 δευτερόλεπτα
Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλάβετε την ακρίβεια

Συνολική προδιαγραφή μηχανής

Ηλεκτρική τροφοδοσία	Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
Πίεση αέρα	4~6 kgf/cm2
Κατανάλωση αέρα	περίπου 5L/min
Θερμοκρασία λειτουργίας	-20°C~+45°C
Υγρασία λειτουργίας	30%~60%
Μέγεθος μηχανής(χωρίς το φως του πύργου)	1172 ((L) x 1385 ((W) x 1530 (H) mm
Βάρος μηχανής	Περίπου 1000 κιλά.

Χαρακτηριστικά

1Χρησιμοποιώντας δύο συστήματα φωτεινής πηγής, η φωτεινότητα μπορεί να ρυθμιστεί σε έναν άπειρο κύκλο,διευκόλυνση της αναγνώρισης των διαφόρων σημείων αγοράς (συμπεριλαμβανομένων των ανισόμετρων σημείων σήμανσης), όπως η επικάλυψη από κασσίτερο, η επικάλυψη από χαλκό, η επικάλυψη από ασήμι, η συγκόλληση με θερμό αέρα, το FPC και διάφορα είδη χρωμάτων PCB.

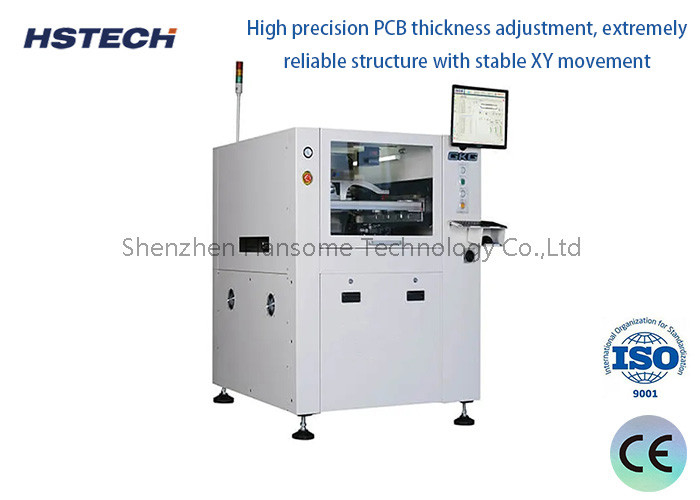

2. υψηλής ακρίβειας προσαρμογή πάχους PCB, εξαιρετικά αξιόπιστη δομή και σταθερή κίνηση XY. Η χειροκίνητη προσαρμογή μπορεί εύκολα να προσαρμοστεί σε διαφορετικά πάχους PCB.

3- Σύστημα τοποθέτησης σιδηροτροχιάς οδηγού, νέο μοτίβο καθοδήγηση σιδηροτροχιάς επιφάνειας αποσυναρμολογήσιμη, προγραμματισμένη ευέλικτη πλευρική σφραγίδα, ειδικά σχεδιασμένη για FPC και PCB παραμόρφωση, εκτελώντας μια μοναδική συσκευή σφραγίδωσης.Μέσω προγραμματισμού λογισμικού, η αμετάβλητη διαλογή PCB μπορεί να τεντωθεί και να ανασυρθεί αυτόματα.

4Ο νέος και καινοτόμος σχεδιασμός της δομής του ξυραστή υιοθετεί ένα ολοκληρωμένο σύστημα ξυραστή, το οποίο βελτιώνει τη σταθερότητα και τη διάρκεια ζωής του ξυραστή.

5, Υψηλής ταχύτητας καθαρισμός με πρότυπο, η δομή καθαρισμού με διανομή προς τα κάτω αποτρέπει με επιτυχία το φραγμένο άνοιγμα (που είναι πάντα η βασική αιτία για αναποτελεσματικό καθαρισμό).Το μήκος του διαλύτη που διανέμεται μπορεί επίσης να τροποποιηθεί εύκολα με έλεγχο λογισμικού..

6, Νέα πολυλειτουργική διεπαφή, απλότητα, σαφώς κατανοητή, φιλική προς το χρήστη.
