GKG Υψηλής ακρίβειας SMT τυπογράφος πάστες συγκόλλησης με σύστημα καθαρισμού βροχής

Name: GKG Υψηλής ακρίβειας SMT τυπογράφος πάστες συγκόλλησης με σύστημα καθαρισμού βροχής
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: GT++
Price: 6,005.00 USD
Availability: InStock

Ονομασία μάρκας:	GKG
Αριθμός μοντέλου:	GT++
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

CE,TUV,ROHS

Ονομασία του προϊόντος:

Αυτόματη μηχανή εκτύπωσης με στίγμα

Άλλο όνομα:

Αυτόματη μηχανή εκτύπωσης κολλών ύλης συγκολλήσεως

Μέγεθος PCB:

50x50~510x510mm

Υψόμετρο μεταφοράς:

900±40mm

Πίεση αέρα:

46kgf/cm ³

Μοντέλο:

0.46mm

Μέγιστο βάρος της σανίδας:

5 κιλά

Βάρος μηχανής:

1000 κιλά

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

Μηχανή εκτύπωσης γραμματοσειράς GKG SMT με λειτουργία καθαρισμού σταγονιδίων

Εισαγωγή

Το GT++ είναι ικανό να ανταποκρίνεται σε όλες τις ανάγκες της επιχείρησής σας.Το βελτιωμένο σύστημα καθαρισμού μας εξασφαλίζει ότι κάθε υπόλοιπη πάστα στο δίχτυ θα εξαλειφθεί πριν από την εκτύπωσηΗ λειτουργία 2D επιθεώρησης πάστες είναι σε θέση να ανιχνεύσει ανεπαρκή πάστε, γέφυρα και άλλα ελαττώματα.εξασφαλίζοντας έτσι ανώτερη ποιότητα εκτύπωσης.

Προδιαγραφές

Σχήμα	GT++
Μέγιστο μέγεθος PCB	510x510 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Μέγιστο βάρος της σανίδας	5 κιλά
Υψόμετρο μεταφοράς	900±40 mm
Διαχωρισμός στην άκρη του πίνακα	2.5mm
Υψόμετρος της σανίδας	23 χιλιοστά
Κατεύθυνση μεταφοράς	Ε, Ε, Ε, Ε.
Ταχύτητα μεταφοράς	μέγιστο 1500 mm/s, πρόγραμμα ελέγχου
Μέθοδος μεταφοράς	Ένα στάδιο
Τοποθέτηση PCB (μέθοδος υποστήριξης)	Μαγνητική καρφίτσα/στοιχείο στήριξης/αυτόματο τραπέζι άνω κάτω
Σύστημα συμπίεσης PCB	Πατενταρισμένο πάνω από την επάνω σφραγίδα
	Κλειδώσεις πλευρικών
	Λειτουργία προσρόφησης
Εκτύπωση	0-20 mm
Τρόπος εκτύπωσης	μία/δύο φορές
Ταχύτητα εκτύπωσης	10-200 mm/sec
Τρόπος εκτύπωσης	Ένα / Δύο
Τύπος σφουγγαριού	Τεχνητήριος / χάλυβας Squeegee Blade ((Κωνία 45°/55°/60°)
Πίεση εκτύπωσης	0.5-10 κιλά
Μέγεθος πλαισίου υποδείγματος	470370mm~737737mm ((ώρος 20-40mm)
Σύστημα καθαρισμού	Συστήματα καθαρισμού τύπου βροχής
	Ξηρό, υγρό κενό τρεις συνθήκες
	Καθαρισμός μπρος-πίσω
Επικαιροποιημένο σύστημα	10x8 χιλιοστά
Τύποι εμπιστευτικών σημάτων	Τυπικό σχήμα καταπιστευματικού σήματος
	Πάρκα
	Τρύπα
Σύστημα κάμερας	Ψάξτε προς τα πάνω/κάτω οπτική δομή
	Ψηφιακή κάμερα CCD
	Συμφωνία γεωμετρικών σχεδίων

Απόδοση μηχανής

Σχήμα	GT++
Επαναλαμβανόμενη ακρίβεια θέσης	± 12,5um@6,CPK≥2.0
Ακρίβεια εκτύπωσης	±18um@6,CPK≥2.0
Χρόνος κύκλου εκτύπωσης	< 7,5 δευτερόλεπτα
Βάσει του συστήματος δοκιμής τρίτου μέρους (CTQ) επαληθεύστε την πραγματική θέση εκτύπωσης πάστα συγκόλλησης επαναλάβετε την ακρίβεια

Συνολική προδιαγραφή μηχανής

Ηλεκτρική τροφοδοσία	Δρομολογιακό ρεύμα: 220±10%, 50/60HZ, 3,0 kW
Πίεση αέρα	4~6 kgf/cm2
Κατανάλωση αέρα	περίπου 5L/min
Θερμοκρασία λειτουργίας	-20°C~+45°C
Υγρασία λειτουργίας	30%~60%
Μέγεθος μηχανής(χωρίς το φως του πύργου)	1240 ((L) x 1410 ((W) x 1500 (H) mm
Βάρος μηχανής	Περίπου 1100 κιλά.

Χαρακτηριστικά

1, CCD ψηφιακό σύστημα, εντελώς νέο σύστημα οπτικής διαδρομής, ομοιόμορφο κυκλικό φως και υψηλή φωτεινότητα της ομοαξονικής φωτεινής πηγής.που επιτρέπουν την εύκολη αναγνώριση διαφορετικών σημείων σήμανσης (συμπεριλαμβανομένων των ανισόμετρων σημείων σήμανσης), όπως η επικάλυψη από κασσίτερο, επικάλυψη με χαλκό, επικάλυψη με ασήμι, συγκόλληση με θερμό αέρα, FPC και διάφορα είδη διαφορετικού χρώματος PCB.

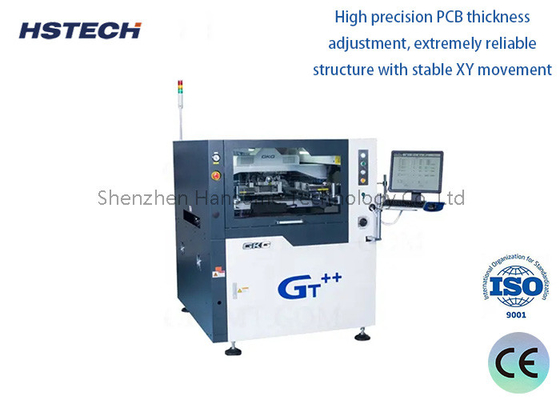

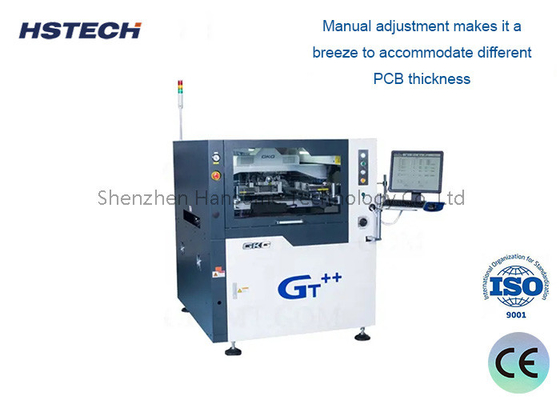

2, υψηλής ακρίβειας ρύθμιση πάχους PCB, εξαιρετικά αξιόπιστη δομή με σταθερή κίνηση XY. Η χειροκίνητη ρύθμιση καθιστά εύκολο να φιλοξενήσει διαφορετικό πάχος PCB.

3"Σύστημα τοποθέτησης σιδηροτροχιάς καθοδήγησης, new Pattern guide rail ban αποσυναρμολογητέος, προγραμματιζόμενος ευέλικτος πλευρικός σφιγκτήρας, ειδικός για FPC, PCB warpage, εκτελεί μια μοναδική συσκευή πλάκας σφιγμού.Μέσα από το λογισμικό προγραμματισμού μπορεί αυτόματα να τεντωθεί και να τραβήξει πίσω ανεπηρέαστη PCB pickness.

4, Νέο καινοτόμο σχεδιασμό δομής squeegee, υιοθετούν ένα ολοκληρωμένο σύστημα squeegee που ενισχύει τη σταθερότητα και τη μακρά διάρκεια ζωής.

5, Υψηλής ταχύτητας καθαρισμός με πρότυπο, η δομή καθαρισμού με διανομή προς τα κάτω αποτρέπει με επιτυχία το φραγμένο άνοιγμα (που είναι πάντα η βασική αιτία για αναποτελεσματικό καθαρισμό).Το μήκος του διαλύτη που διανέμεται μπορεί επίσης να τροποποιηθεί εύκολα με έλεγχο λογισμικού..

6, Νέα πολυλειτουργική διεπαφή, απλότητα, σαφώς κατανοητή, φιλική προς το χρήστη.

Εργασίες

1Σύστημα καθαρισμού από σταγόνες
Η δομή καθαρισμού από σταγόνες αποτρέπει αποτελεσματικά την απόφραξη του σωλήνα διαλύτη λόγω έλλειψης διαλύτη κατά τη διάρκεια του καθαρισμού και κακής αποτελεσματικότητας καθαρισμού.

2Συνολικό σχεδιασμό της δομής της λεπίδας
Μέσα από τη στροφή σιδηροδρόμου και τον αέρα κύλινδρο, η νέα δομή λεπίδας σφουγγαρίσματος αυξάνει τη σταθερότητα του κινήματος και παρατείνει τη διάρκεια ζωής.
