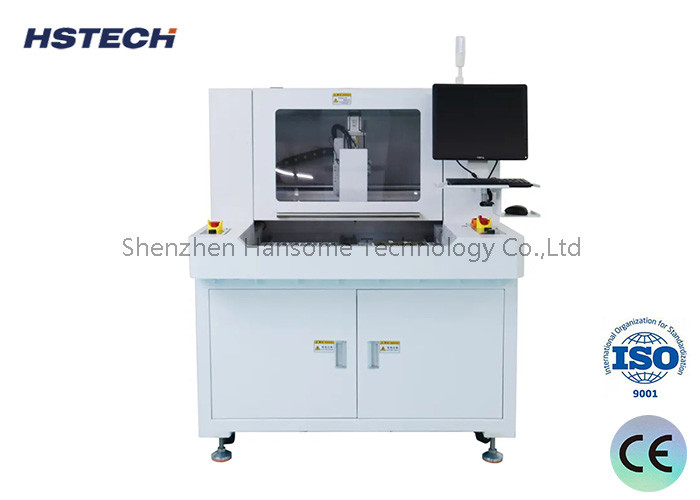

Μηχανή διαδρόμου PCB υψηλής ακρίβειας για ευθείες και κυκλικές σανίδες

Μηχανή διαδρόμου PCB υψηλής ακρίβειας για ευθείες και κυκλικές σανίδες

Ονομασία μάρκας: HSTECH
Αριθμός μοντέλου: RM-F550
Μούβ: 1 σύνολο
τιμή: negotiable
Όροι πληρωμής: D/P, T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού: 20 σετ ανά μήνα
Λεπτομέρειες
Τόπος καταγωγής:
Κίνα
Πιστοποίηση:
CE
Ονομασία του προϊόντος:
Μηχανή PCBA Offline Router
Πλατφόρμα:
Διπλό.
Πλατφόρμα εργασίας:
300*350mm
Επαναλαμβανόμενη ακρίβεια:
±0.01
Ακριβότητα κοπής:
±0.03
Μέγεθος μηχανής:
1200*1050*1440mm (L*W*H)
Συσκευασία λεπτομέρειες:
Δαχτυλίδια
Δυνατότητα προσφοράς:
20 σετ ανά μήνα
Περιγραφή του προϊόντος

Ηλεκτρονική διαχωριστική συσκευή Depanelizer PCB Panel Separator Routing Router

Εισαγωγή μηχανών



Το μηχάνημα RM-F550 είναι ένας πρόσφατα αναπτυγμένος δρομολογητής. Χρησιμοποιείται για την αποσυναρμολόγηση ολόκληρης της συναρμολόγησης πλατφόρμας εκτυπωμένων κυκλωμάτων (PCBA) σε μια ενιαία πλατφόρμα PCBA.Αυτό το μηχάνημα χρησιμοποιεί μια πολύ σταθερή πλατφόρμα για να εξασφαλίσει την ακρίβεια της εργασίας, με μέγεθος πλατφόρμας 300 * 350mm.
Έχει μια μεγαλύτερη επιλογή πλατφόρμας, με μέγεθος 400 * 600mm.και μπορεί επίσης να ανιχνεύσει τη διαδικασία της εκφόρτωσης της σανίδας.


Βασικά χαρακτηριστικά



1. Για να παρέχει στους πελάτες υψηλής απόδοσης, σταθερό και ασφαλές βιομηχανικό εξοπλισμό, χρησιμοποιώντας υψηλής ακρίβειας γραμμικές οδηγούς, κάρτες ελέγχου και κινητήρες servo
2Ο έλεγχος κίνησης 4 αξόνων βασίζεται στην δευτερεύουσα ευθυγράμμιση CCD υψηλής ανάλυσης και υιοθετεί διπλές πλατφόρμες για τη βελτίωση της αποτελεσματικότητας της παραγωγής.
3. γερμανική μάρκα σπείρας σύρματος, με ταχύτητα 40000~60000 στροφές/min.
4Η καθοδήγηση της μάρκας Taiwan Sea Temperature εξασφαλίζει την ακρίβεια και την ομαλότητα των κινητών συστημάτων.
5. Παρακολούθηση της ζωής του εργαλείου. Αφού κόψει μια ορισμένη απόσταση, το εργαλείο θα αυξήσει και θα πέσει αυτόματα στην θέση μιας άλλης ακατεργασμένης λεπίδας.

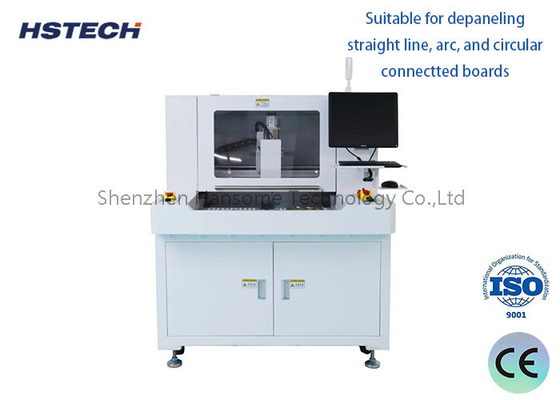

6. Κατάλληλο για την αποσυναρμολόγηση ίσων, κυκλικών και κυκλικών πλακών σύνδεσης.
7Το υποστρώμα PCB τοποθετείται χρησιμοποιώντας μια διαδικασία συνεχούς γλιστρίσεως δύο σταδίων για να μειωθεί ο χρόνος αναμονής και να αυξηθεί η παραγωγή.


Επεξεργασία



Σχήμα RM-F328
Δομή Μονό σπινδύλα, διπλή πλατφόρμα.
Διάρκεια κοπής 300*350 mm
Τύποι κοπής Καθαρή γραμμή, τόξο, κυκλική
Ταχύτητα κίνησης Άξονας X/Y 1000mm/s,άξονας Z 500mm/s
Μέθοδος συλλογής σκόνης Ανώτερη συλλογή
Στρίψιμο  40000 έως 60000 στροφές ανά λεπτό
Στρίψιμο δρομολόγησης Μέγιστο 60000 στροφές ανά λεπτό
Ταχύτητα κοπής Ρυθμισμός 1-100mm/s
Ακριβότητα κοπής ±0,03 mm
Επαναλαμβανόμενη ακρίβεια ±0,01 mm
Προγραμματισμός χρωματιστή CCD
Εξωτερική σύνδεση USB
Συσκευή δρομολογητή Φαλκονόμετρο,φ0,8~φ3,0 αριστερή περιστροφή,Ατσάλι Σάνκ Βόλφστραμ
Ηλεκτρική τροφοδοσία 380V
Δύναμη μηχανής 2000W
Μέγεθος συλλέκτη σκόνης 600*470*730mm
Δύναμη συλλέκτη σκόνης 2.2Kw,380V
Πίεση αέρα στο συλλέκτη σκόνης 4-6KG/cm3
Ασφαλιστική πόρτα Εγχειριτική πόρτα
Προειδοποίηση σφάλματος - Ναι, ναι.
Μέθοδος προγράμματος Αυτοπρογραμματισμός, κάμερα που ελέγχεται από πληκτρολόγιο και ποντίκι





Λεπτομέρειες μηχανής



Μηχανή διαδρόμου PCB υψηλής ακρίβειας για ευθείες και κυκλικές σανίδες 0
