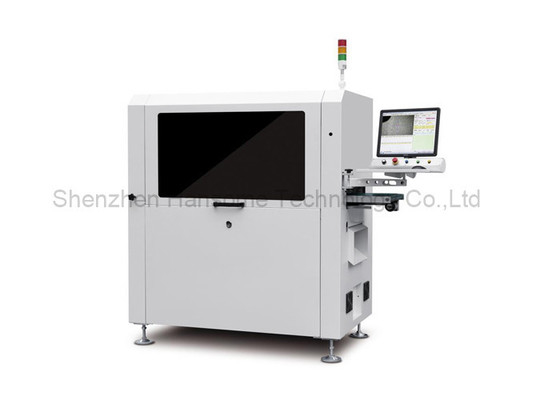

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	HS-ARX-811
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	T/T, Western Union, MoneyGram
Ικανότητα εφοδιασμού:	100 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα Προϊόντος:

Ευθύγραμμη μηχανή δρομολογητών PCBA

Εγγύηση:

1 έτος

Έλεγχος:

Εικόνα αφής

Ετικέτα ρελέ:

Σνάιντερ

Οπτοηλεκτρονικός διακόπτης:

OMRON

Υλικό:

Σύνθετα αλουμινίου

Υπόθεση:

Νέο

Σήμα:

SMEMA

Εφαρμογή:

Ηλεκτρονική συνέλευση

Χρώμα:

Ασημένιο

Σύστημα ελέγχου:

ΠΛΚ

OEM/ODM:

Διαθέσιμο

Κατανάλωση ενέργειας:

200W

Τύπος:

Αυτοματοποιημένο

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

100 σετ ανά μήνα

Περιγραφή του προϊόντος

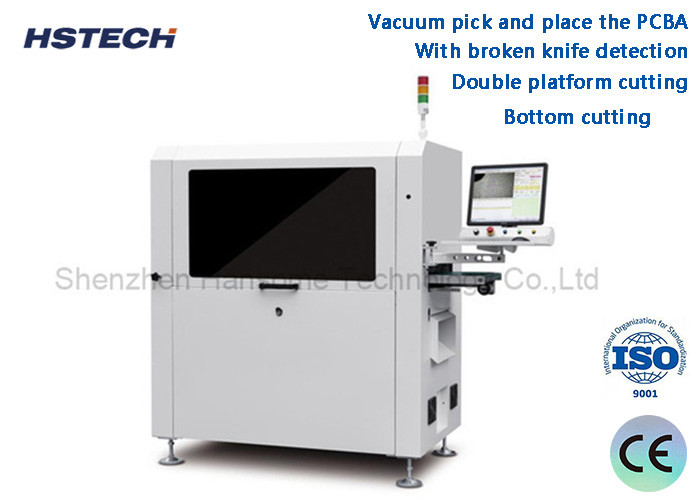

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού

Εισαγωγή

Αυτό το μηχάνημα είναι ένα σε γραμμή αυτόματο PCBA μηχανή καθοδήγησης, χρησιμοποιώντας ξύλο Τουλφστεν χάλυβα φρένις κοπτήρα ως το εργαλείο spearating, εργάζονται με εξατομικευμένο κορμί για να διορθώσει το PCBA,επίσης καθαρίστε τη σκόνη με συλλέκτη σκόνης μετά την κοπή, ζώνη ESD για τη μεταφορά στην συσκευή ρεύματος.

Χαρακτηριστικά

1Βάλε το PCBA.

2- Κόψτε το κάτω μέρος.

3Δύο πλατφόρμες.

4Με ανίχνευση σπασμένου μαχαιριού.

5Συνδέστε την αυτόματη γραμμή παραγωγής.

6, οι στατιστικές των περιεχομένων των προϊόντων λειτουργούν και ταιριάζουν με το σύστημα ERP.

7Μπορεί να εξοπλιστεί με αυτόματη αλλαγή εργαλείων, λειτουργία ανθεκτικής έκρηξης της ηλεκτρικής σκούπας και λειτουργία παρακολούθησης του όγκου αέρα.

Προδιαγραφές

Σχήμα	ARX-811
Μέγιστο μέγεθος PCB	260x340 χιλιοστά
Μίν. μέγεθος PCB	50x50 χιλιοστά
Μοντέλο	0.4-6mm
Υψόμετρο μετάδοσης	900±50 mm
Κατεύθυνση μεταφοράς	Αριστερά προς τα δεξιά
Ταχύτητα μεταφοράς	1500 mm/s (μέγιστο) ρυθμιζόμενο
Τρόπος φόρτωσης	Σιδηρόδρομος-οδηγός μεταφοράς τύπου τμήματος
Ρυθμίσεις πλάτους σιδηροτροχιάς	Αυτοματοποιημένο
Διασύνδεση επικοινωνίας	SMEMA
Τοποθέτηση PCB	Τοποθέτηση των νημάτων
Σύστημα διαλογής	Αφαίρεση αναρρόφησης κενού
Σπιντέλο κοπής/ταχύτητα	60,000 rpm/min, μάρκα Γερμανίας ((προαιρετικά 100.000 rpm/min, μάρκα Γερμανίας)
Τύπος ψύξης	Τύπος αυτοψύξης
Αυτόματη αλλαγή εργαλείου	Προαιρετικό
Έλεγχος του μαχαιριού.	- Ναι, ναι.
Ταχύτητα διαχωρισμού	5-100mm/s
Ακριβότητα κοπής	±0,05 mm
Συσκευή άλεσης	φ0,8~φ3,0 δεξιάς πλευρικής ονομαστικής αξίας, σκελετός από χάλυβα βολφραμίου
Επαναλαμβανόμενη ακρίβεια θέσης	±0,1 mm
Συντονισμένη ταχύτητα κίνησης	1000 mm/s
Τύπος πλάκας εξωτερικής	Η μονάδα μεταφοράς ζώνης ESD / μονάδα προώθησης παρτίδας
Συλλογή αποβλήτων	Συλλογή απορριμμάτων από ντουλάπια
Προγραμματισμός διαδικασιών	Εισαγωγή / επεξεργασία προγράμματος σχεδιασμού GERBER μέσω οπτικού συστήματος
Προμήθεια αέρα	5-8 kg/cm3
Ηλεκτρική τροφοδοσία	AC380V, 50/60Hz, 3KW
Μέγεθος μηχανής	1500x850x1600 mm
Βάρος	Περίπου 800 κιλά

Μέγεθος μηχανής

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού 0

Λεπτομέρειες

Συλλέκτης σκόνης κάτω.

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού 1

Εξαιρετικό σύστημα CCD με κάμερα απεικόνισης, φακό moritex και πηγή φωτός μέτρησης - επίπεδο, για να υποστηρίξει την βαθμονόμηση μηχανής,

Αντιστάθμιση και τοποθέτηση, με μεγάλη σταθερότητα και ικανότητα κατά των διαταραχών.

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού 2

Πλήρης εξαρτήματα ηλεκτρικής αναρρόφησης κενού για τη συλλογή, τοποθέτηση, εκφόρτωση και παραγωγή.

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού 3

Σύστημα σύνθετης εκφόρτωσης, χρησιμοποιήθηκε η αντιανθεκτική ζώνη ESD για τη μεταφορά του διαχωρισμένου προϊόντος στην επάνω πλευρά και το απόβλητο μεταφέρεται στην κάτω πλευρά, εξοικονομώντας πολύ χώρο με αυτή τη μέθοδο.

Διπλή πλατφόρμα κοπής με ανίχνευση σπασμένου μαχαιριού 4
