Φιξάρισμα Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο PCB δρομολογητή FPC πλακέτο αλουμινίου FR4 καμπύλη

Ονομασία μάρκας:	HSTECH
Αριθμός μοντέλου:	RM-560
Μούβ:	1 σύνολο
τιμή:	negotiable
Όροι πληρωμής:	D/P, T/T, Western Union
Ικανότητα εφοδιασμού:	20 σετ ανά μήνα

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Κίνα

Πιστοποίηση:

Όνομα Προϊόντος:

Μηχανή δρομολογητών PCBA

Άλλο όνομα:

Αυτόματος δρομολογητής PCB

Πλατφόρμα:

Διπλό.

Στρίψιμο δρομολόγησης:

6000 στροφές ανά λεπτό

Οδηγός:

HIWIN

Με κινητήρα:

Σερβοκινητήρας

Τετάρτη:

AC380V 50Hz

Εγγύηση:

1 έτος

Συσκευασία λεπτομέρειες:

Δαχτυλίδια

Δυνατότητα προσφοράς:

20 σετ ανά μήνα

Επισημαίνω:

Δρομολογητής PCB cnc

Τέμνουσα μηχανή PCBA

Περιγραφή του προϊόντος

Προσαρμοσμένη οπτική επιθεώρηση στερέωσης FPC Aluminum Board FR4 Curve PCB Router Machine

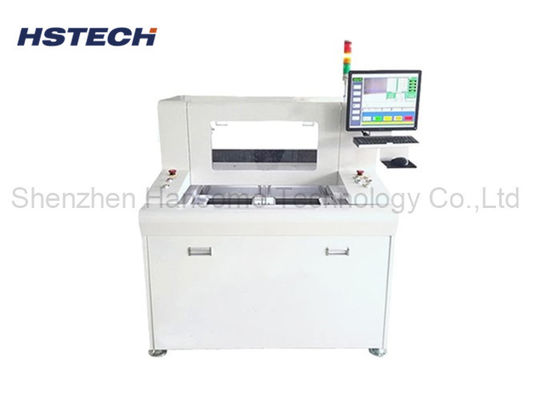

Εισαγωγή μηχανήματος

Αυτό το αυτόματο μηχάνημα δρομολόγησης PCB χρησιμοποιεί ατράκτο υψηλής ταχύτητας, εξοπλισμένο με διπλή πλατφόρμα, σερβοκινητήρα 4 αξόνων,

η άτρακτος κινείται σύμφωνα με τον προκαθορισμένο προγραμματισμό, διαχωρίζοντας αυτόματα την πλακέτα που συνδέεται με την οπή σφραγίδας, την κυρτή πλακέτα και άλλες πλακέτες ακανόνιστου σχήματος. Το μηχάνημα χρησιμοποιεί σύστημα λειτουργίας παραθύρων, ανίχνευση CCD της διαχωριστικής διαδρομής, μπορεί να ελέγξει τη διαδικασία διαχωρισμού ανά πάσα στιγμή.

Κύρια χαρακτηριστικά

1, Άτρακτος δρομολόγησης υψηλής ταχύτητας, 6000rpm.
2, Λειτουργία Windows, χειροκίνητη τοποθεσία ή εισαγωγή αρχείου.
3, Ανίχνευση CCD.
4, Εσωτερικός συλλέκτης σκόνης συμπεριλαμβανομένου.

5, Κατάλληλο για διαχωρισμό πλακέτας FPC, πλακέτας αλουμινίου, FR4, κ.λπ.

6, Χρησιμοποιείται κυρίως για τον διαχωρισμό πλακέτας που συνδέεται με την οπή σφραγίδας, κυρτής πλακέτας, αντί της παραδοσιακής πλακέτας v-cut.

Προδιαγραφές

Μοντέλο	RM-560
Δομή	Μονή άτρακτος, διπλές πλατφόρμες εργασίας
Μέγεθος μηχανήματος (mm)	100012001550
Μεικτό βάρος	700kg
Μέγεθος συλλέκτη σκόνης (mm)	6256001600
Μέθοδος συλλογής σκόνης	Συλλογή από κάτω
Μέγεθος πλατφόρμας εργασίας	300*400mm
Τύπος οδήγησης πλατφόρμας	Διπλή περιστροφική πλατφόρμα, κόφτης ακριβείας με μετατροπέα κινητήρα 3 φάσεων
Σύστημα οδήγησης	Άξονας X/Y/Z που οδηγείται από σερβοκινητήρα, άξονας W που οδηγείται από μετατροπέα συχνότητας κινητήρα τριών φάσεων
Άτρακτος δρομολόγησης	6000rpm
Ταχύτητα κοπής	1-100mm/s
Ακρίβεια κοπής	±0.05mm
Ακρίβεια επανάληψης	±0.02mm
Ταχύτητα κίνησης άξονα	800mm/s
Σύστημα άξονα Z	Οδήγηση με βίδα, διπλός οδηγός
Κιτ δρομολογητή	φρέζα, φ0.8~φ3.0 αριστερή περιστροφή, Shank Tungsten Steel
Έλεγχος διάρκειας ζωής εργαλείου	Έλεγχος προγράμματος λογισμικού
Ενεργή προστατευτική λειτουργία	κουρτίνα φωτός ασφαλείας
Πόρτα ασφαλείας	Χειροκίνητη πόρτα
Συναγερμός σφάλματος	Ναι
Μέθοδος προγράμματος	Αυτο-προγραμματισμός, κάμερα ελεγχόμενη από πληκτρολόγιο και ποντίκι

Λεπτομέρειες μηχανήματος

Άτρακτος δρομολόγησης υψηλής ταχύτητας και εσωτερικός συλλέκτης σκόνης

Φιξάρισμα Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο PCB δρομολογητή FPC πλακέτο αλουμινίου FR4 καμπύλη 0

Λειτουργικό σύστημα Windows7/10 αγγλικής έκδοσης, απλό για εντοπισμό σφαλμάτων και λειτουργία.

Φιξάρισμα Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο PCB δρομολογητή FPC πλακέτο αλουμινίου FR4 καμπύλη 1

Φιξάρισμα Προσαρμοσμένο οπτικό έλεγχο αυτόματο δισκίο PCB δρομολογητή FPC πλακέτο αλουμινίου FR4 καμπύλη 2
